Inbetriebnahme

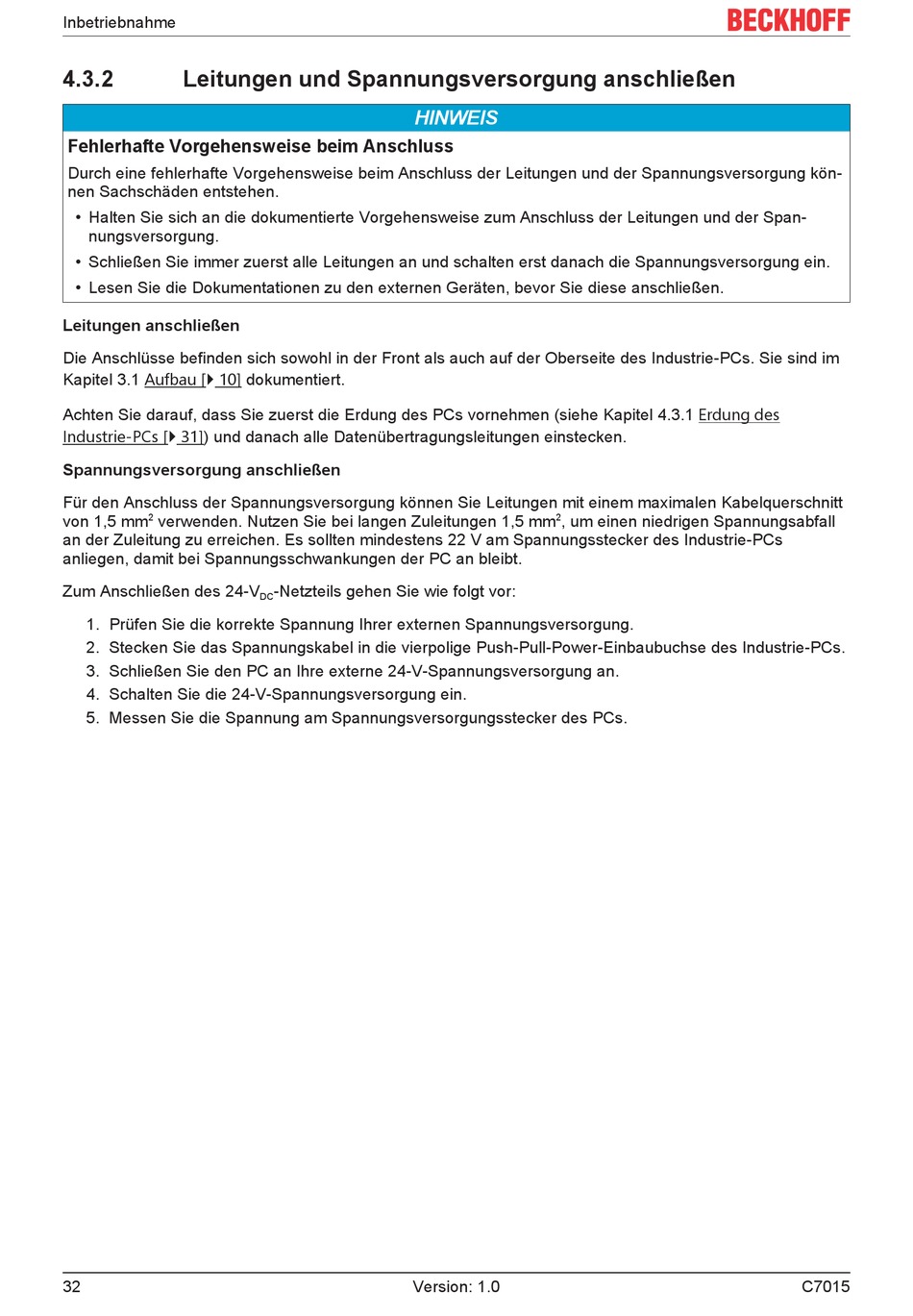

4.3.2
Leitungen und Spannungsversorgung anschließen
Fehlerhafte Vorgehensweise beim Anschluss
Durch eine fehlerhafte Vorgehensweise beim Anschluss der Leitungen und der Spannungsversorgung kön-
nen Sachschäden entstehen.
• Halten Sie sich an die dokumentierte Vorgehensweise zum Anschluss der Leitungen und der Span-
nungsversorgung.
• Schließen Sie immer zuerst alle Leitungen an und schalten erst danach die Spannungsversorgung ein.
• Lesen Sie die Dokumentationen zu den externen Geräten, bevor Sie diese anschließen.
Leitungen anschließen
Die Anschlüsse befinden sich sowohl in der Front als auch auf der Oberseite des Industrie-PCs. Sie sind im
Kapitel 3.1 Aufbau [} 10] dokumentiert.
Achten Sie darauf, dass Sie zuerst die Erdung des PCs vornehmen (siehe Kapitel 4.3.1 Erdung des
Industrie-PCs [} 31]) und danach alle Datenübertragungsleitungen einstecken.
Spannungsversorgung anschließen
Für den Anschluss der Spannungsversorgung können Sie Leitungen mit einem maximalen Kabelquerschnitt
2
von 1,5 mm
verwenden. Nutzen Sie bei langen Zuleitungen 1,5 mm
an der Zuleitung zu erreichen. Es sollten mindestens 22 V am Spannungsstecker des Industrie-PCs
anliegen, damit bei Spannungsschwankungen der PC an bleibt.
Zum Anschließen des 24-V
1. Prüfen Sie die korrekte Spannung Ihrer externen Spannungsversorgung.
2. Stecken Sie das Spannungskabel in die vierpolige Push-Pull-Power-Einbaubuchse des Industrie-PCs.
3. Schließen Sie den PC an Ihre externe 24-V-Spannungsversorgung an.
4. Schalten Sie die 24-V-Spannungsversorgung ein.
5. Messen Sie die Spannung am Spannungsversorgungsstecker des PCs.
32
HINWEIS
-Netzteils gehen Sie wie folgt vor:
DC
Version: 1.0
2
, um einen niedrigen Spannungsabfall
C7015
