Inbetriebnahme

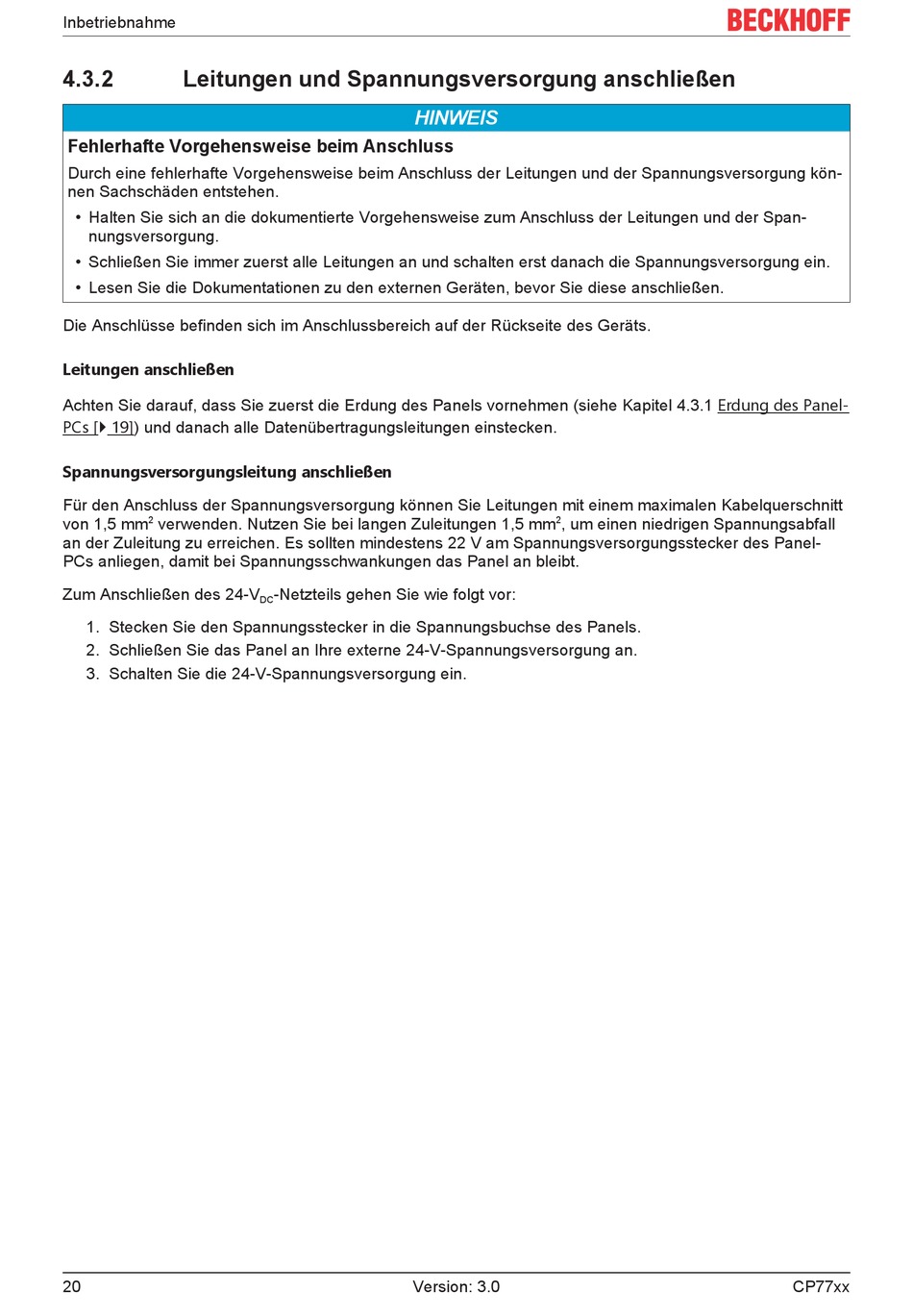

4.3.2 Leitungen und Spannungsversorgung anschließen
Fehlerhafte Vorgehensweise beim Anschluss
Durch eine fehlerhafte Vorgehensweise beim Anschluss der Leitungen und der Spannungsversorgung kön-
nen Sachschäden entstehen.
• Halten Sie sich an die dokumentierte Vorgehensweise zum Anschluss der Leitungen und der Span-
nungsversorgung.
• Schließen Sie immer zuerst alle Leitungen an und schalten erst danach die Spannungsversorgung ein.
• Lesen Sie die Dokumentationen zu den externen Geräten, bevor Sie diese anschließen.
Die Anschlüsse befinden sich im Anschlussbereich auf der Rückseite des Geräts.
Leitungen anschließen
Achten Sie darauf, dass Sie zuerst die Erdung des Panels vornehmen (siehe Kapitel 4.3.1 Erdung des Panel-
PCs [} 19]) und danach alle Datenübertragungsleitungen einstecken.
Spannungsversorgungsleitung anschließen
Für den Anschluss der Spannungsversorgung können Sie Leitungen mit einem maximalen Kabelquerschnitt
2
von 1,5 mm verwenden. Nutzen Sie bei langen Zuleitungen 1,5 mm
an der Zuleitung zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Panel-
PCs anliegen, damit bei Spannungsschwankungen das Panel an bleibt.
Zum Anschließen des 24-V
1. Stecken Sie den Spannungsstecker in die Spannungsbuchse des Panels.
2. Schließen Sie das Panel an Ihre externe 24-V-Spannungsversorgung an.
3. Schalten Sie die 24-V-Spannungsversorgung ein.
20
HINWEIS
-Netzteils gehen Sie wie folgt vor:
DC
Version: 3.0
2
, um einen niedrigen Spannungsabfall
CP77xx
