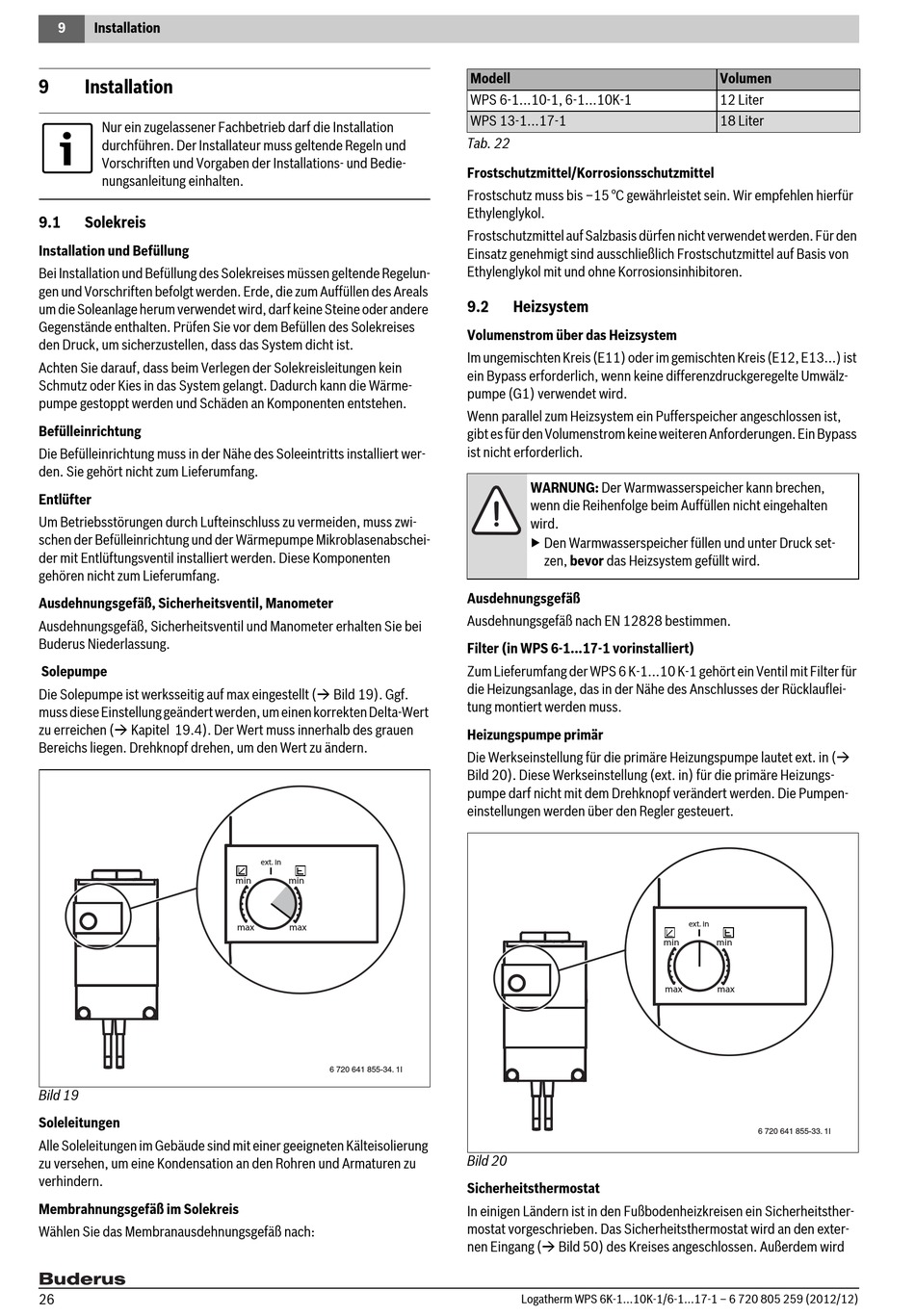

Installation

9 Installation
Nur ein zugelassener Fachbetrieb darf die Installation
durchführen. Der Installateur muss geltende Regeln und
Vorschriften und Vorgaben der Installations- und Bedie-
nungsanleitung einhalten.
9.1

Solekreis

Installation und Befüllung
Bei Installation und Befüllung des Solekreises müssen geltende Regelun-
gen und Vorschriften befolgt werden. Erde, die zum Auffüllen des Areals
um die Soleanlage herum verwendet wird, darf keine Steine oder andere
Gegenstände enthalten. Prüfen Sie vor dem Befüllen des Solekreises
den Druck, um sicherzustellen, dass das System dicht ist.
Achten Sie darauf, dass beim Verlegen der Solekreisleitungen kein
Schmutz oder Kies in das System gelangt. Dadurch kann die Wärme-
pumpe gestoppt werden und Schäden an Komponenten entstehen.
Befülleinrichtung
Die Befülleinrichtung muss in der Nähe des Soleeintritts installiert wer-
den. Sie gehört nicht zum Lieferumfang.
Entlüfter
Um Betriebsstörungen durch Lufteinschluss zu vermeiden, muss zwi-
schen der Befülleinrichtung und der Wärmepumpe Mikroblasenabschei-
der mit Entlüftungsventil installiert werden. Diese Komponenten
gehören nicht zum Lieferumfang.
Ausdehnungsgefäß, Sicherheitsventil, Manometer
Ausdehnungsgefäß, Sicherheitsventil und Manometer erhalten Sie bei
Buderus Niederlassung.
Solepumpe
Die Solepumpe ist werksseitig auf max eingestellt ( Bild 19). Ggf.
muss diese Einstellung geändert werden, um einen korrekten Delta-Wert
zu erreichen ( Kapitel 19.4). Der Wert muss innerhalb des grauen
Bereichs liegen. Drehknopf drehen, um den Wert zu ändern.
Bild 19
Soleleitungen
Alle Soleleitungen im Gebäude sind mit einer geeigneten Kälteisolierung
zu versehen, um eine Kondensation an den Rohren und Armaturen zu
verhindern.
Membrahnungsgefäß im Solekreis
Wählen Sie das Membranausdehnungsgefäß nach:
26
ext. in
min min
max max
6 720 641 855-34. 1I
Modell
WPS 6-1...10-1, 6-1...10K-1
WPS 13-1...17-1
Tab. 22
Frostschutzmittel/Korrosionsschutzmittel
Frostschutz muss bis –15 °C gewährleistet sein. Wir empfehlen hierfür
Ethylenglykol.
Frostschutzmittel auf Salzbasis dürfen nicht verwendet werden. Für den
Einsatz genehmigt sind ausschließlich Frostschutzmittel auf Basis von
Ethylenglykol mit und ohne Korrosionsinhibitoren.
9.2

Heizsystem

Volumenstrom über das Heizsystem
Im ungemischten Kreis (E11) oder im gemischten Kreis (E12, E13...) ist
ein Bypass erforderlich, wenn keine differenzdruckgeregelte Umwälz-
pumpe (G1) verwendet wird.
Wenn parallel zum Heizsystem ein Pufferspeicher angeschlossen ist,
gibt es für den Volumenstrom keine weiteren Anforderungen. Ein Bypass
ist nicht erforderlich.
WARNUNG: Der Warmwasserspeicher kann brechen,
wenn die Reihenfolge beim Auffüllen nicht eingehalten
wird.
▶ Den Warmwasserspeicher füllen und unter Druck set-
zen, bevor das Heizsystem gefüllt wird.
Ausdehnungsgefäß
Ausdehnungsgefäß nach EN 12828 bestimmen.
Filter (in WPS 6-1...17-1 vorinstalliert)
Zum Lieferumfang der WPS 6 K-1...10 K-1 gehört ein Ventil mit Filter für
die Heizungsanlage, das in der Nähe des Anschlusses der Rücklauflei-
tung montiert werden muss.
Heizungspumpe primär
Die Werkseinstellung für die primäre Heizungspumpe lautet ext. in (
Bild 20). Diese Werkseinstellung (ext. in) für die primäre Heizungs-
pumpe darf nicht mit dem Drehknopf verändert werden. Die Pumpen-
einstellungen werden über den Regler gesteuert.
Bild 20
Sicherheitsthermostat
In einigen Ländern ist in den Fußbodenheizkreisen ein Sicherheitsther-
mostat vorgeschrieben. Das Sicherheitsthermostat wird an den exter-
nen Eingang ( Bild 50) des Kreises angeschlossen. Außerdem wird
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
Volumen
12 Liter
18 Liter
ext. in
min min
max max
