Technische Hinweise

7.1 Aufbau der Wärmepumpe
7.1.1 WPS 6 K-1...10 K-1
16
14
6
13
12

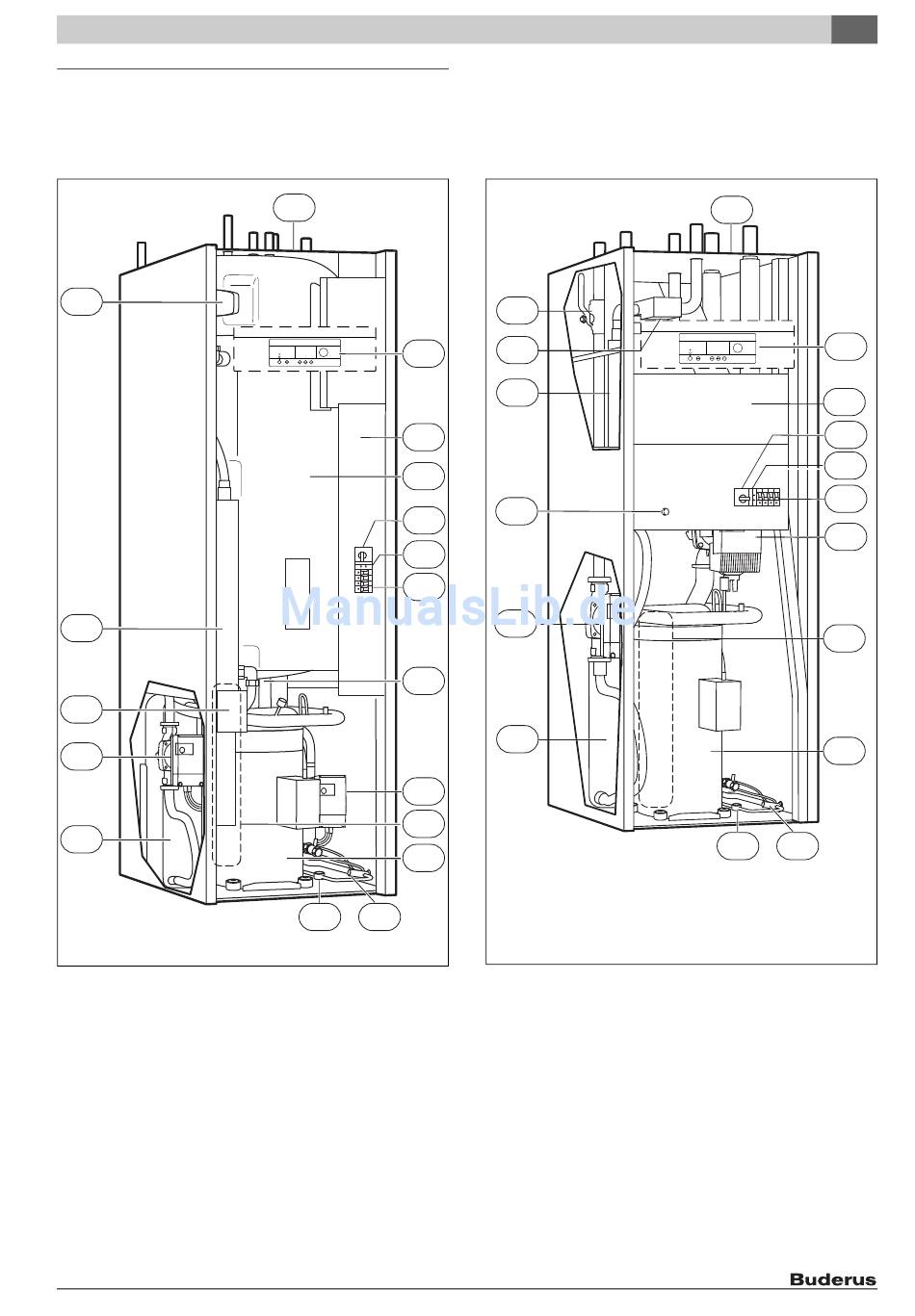

Bild 11
[1] Typenschild
[2] Bedienfeld
[3] Motorschutz mit Reset Kompressor
[4] Sicherungsautomaten
[5] Schaltkasten
[6] Reset-Taste für den Überhitzungsschutz des elektrischen Zuhei-
zers
[7] Solepumpe
[8] Verdampfer (in der Abbildung verdeckt)
[9] Kompressor mit Isolierung
[10] Expansionsventil
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
1
2
5
17
3
19
4
18
7
8
9
11 10
6 720 647 770-02.1I
7.1.2 WPS 6-1...17-1
15
16
14
20
13
12
Bild 12
[11] Schauglas
[12] Kondensator
[13] Heizungspumpe primär
[14] Elektrischer Zuheizer
[15] Filter für das Heizsystem
[16] 3-Wege-Ventil
[17] Doppelwandiger Warmwasserspeicher
[18] Entleerhahn unter dem Warmwasserspeicher
[19] Phasenwächter
[20] Reset-Taste für den Überhitzungsschutz des elektrischen Zuhei-
zers WPS6-1 - 10-1 (verdeckt)
Technische Hinweise 7
