7.2.3 WPS 6-1...17-1
E11.C101
E11.F101
E11.P101
Pa
E11.T1
T
E11.C111

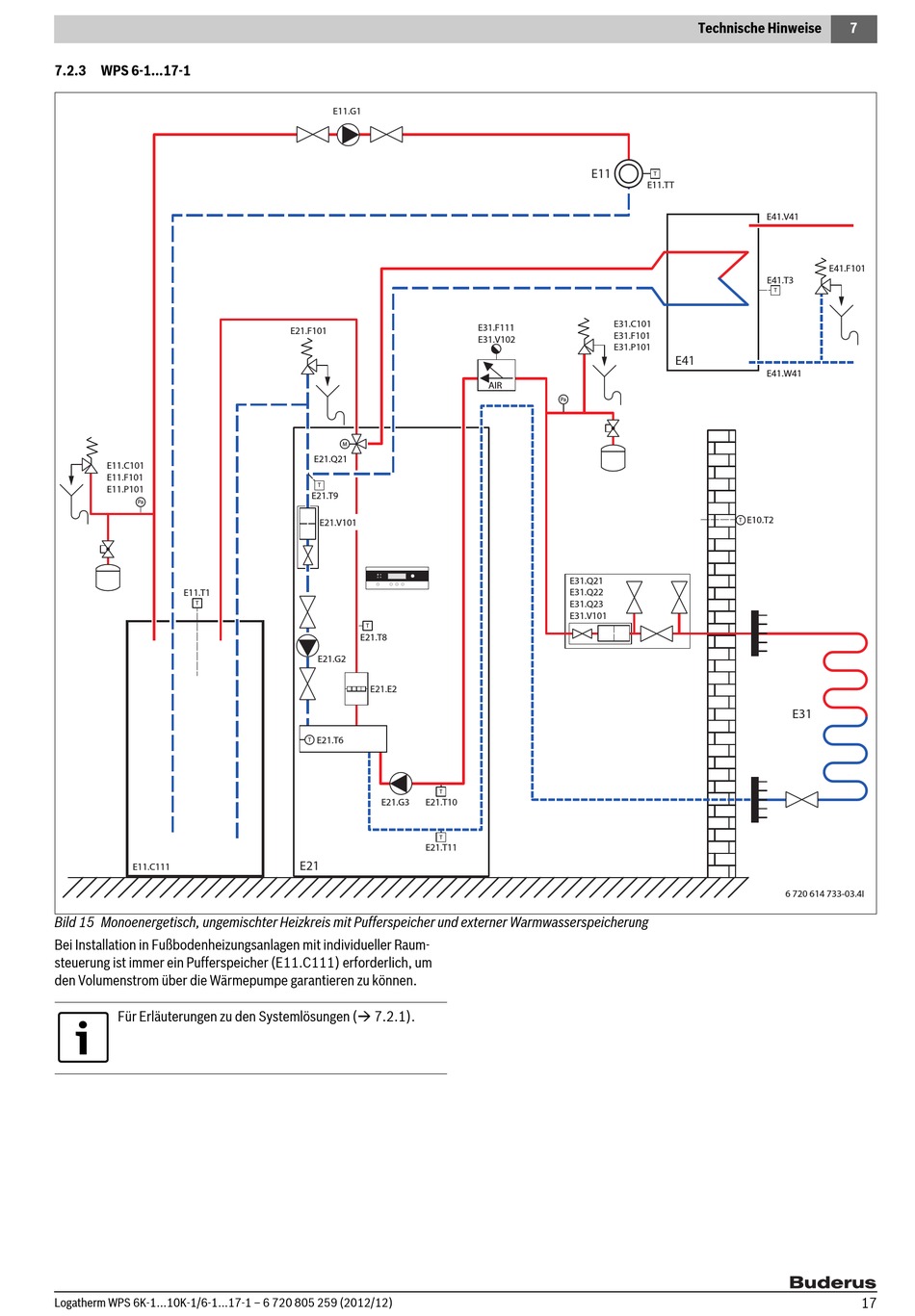

Bild 15 Monoenergetisch, ungemischter Heizkreis mit Pufferspeicher und externer Warmwasserspeicherung
Bei Installation in Fußbodenheizungsanlagen mit individueller Raum-
steuerung ist immer ein Pufferspeicher (E11.C111) erforderlich, um
den Volumenstrom über die Wärmepumpe garantieren zu können.
Für Erläuterungen zu den Systemlösungen ( 7.2.1).
