Buderus Logatherm WPS 6K-1...10K-1 Installationsanleitung Seite 18

7 Technische Hinweise
E11.C101
E11.F101
E11.P101
Pa
HHM17-1
E11.T1
T
E71.Q71
M
E71.E1.F111
E71
E11.C111

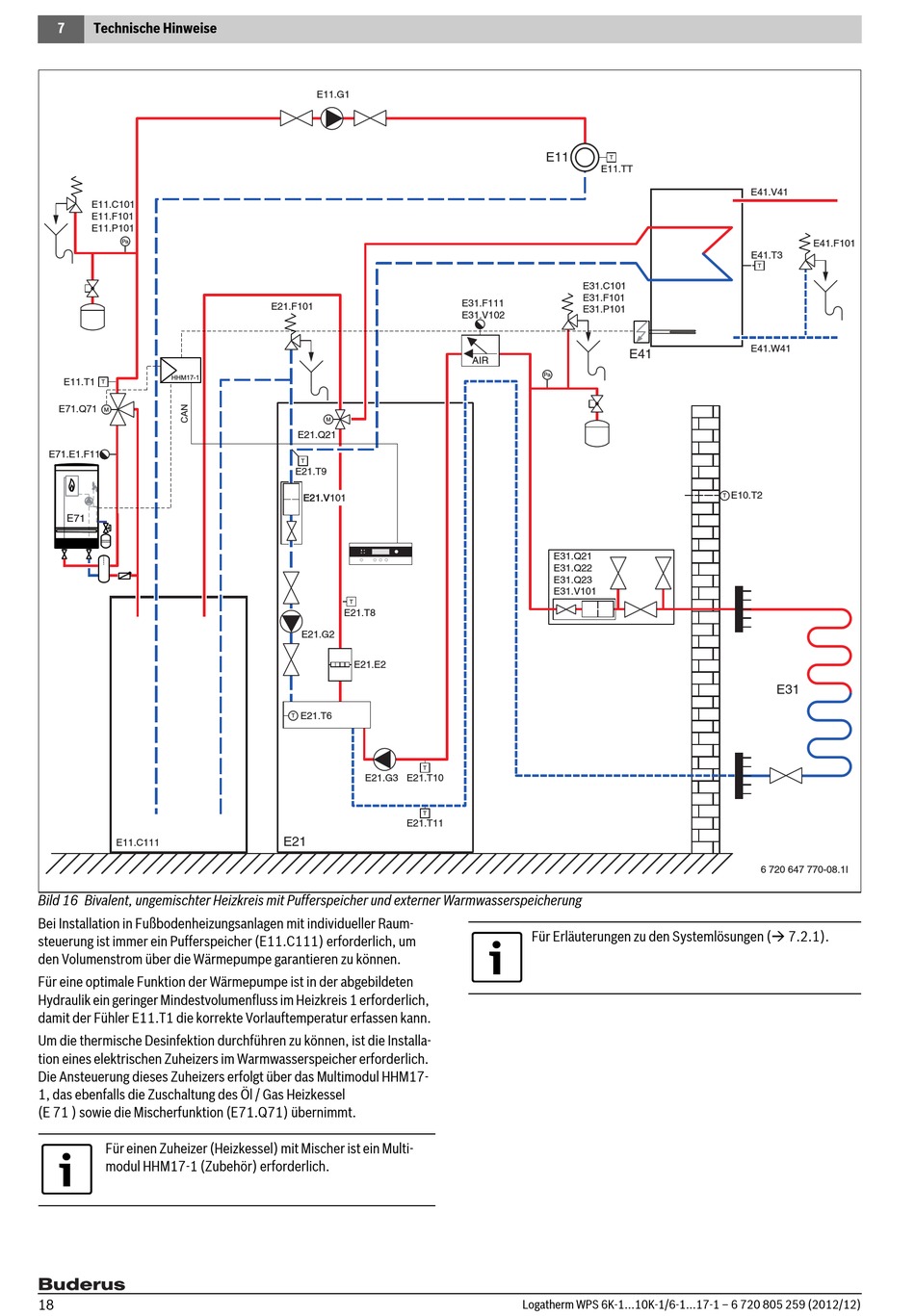

Bild 16 Bivalent, ungemischter Heizkreis mit Pufferspeicher und externer Warmwasserspeicherung
Bei Installation in Fußbodenheizungsanlagen mit individueller Raum-
steuerung ist immer ein Pufferspeicher (E11.C111) erforderlich, um
den Volumenstrom über die Wärmepumpe garantieren zu können.
Für eine optimale Funktion der Wärmepumpe ist in der abgebildeten
Hydraulik ein geringer Mindestvolumenfluss im Heizkreis 1 erforderlich,
damit der Fühler E11.T1 die korrekte Vorlauftemperatur erfassen kann.
Um die thermische Desinfektion durchführen zu können, ist die Installa-
tion eines elektrischen Zuheizers im Warmwasserspeicher erforderlich.
Die Ansteuerung dieses Zuheizers erfolgt über das Multimodul HHM17-
1, das ebenfalls die Zuschaltung des Öl / Gas Heizkessel
(E 71 ) sowie die Mischerfunktion (E71.Q71) übernimmt.
Für einen Zuheizer (Heizkessel) mit Mischer ist ein Multi-
modul HHM17-1 (Zubehör) erforderlich.
