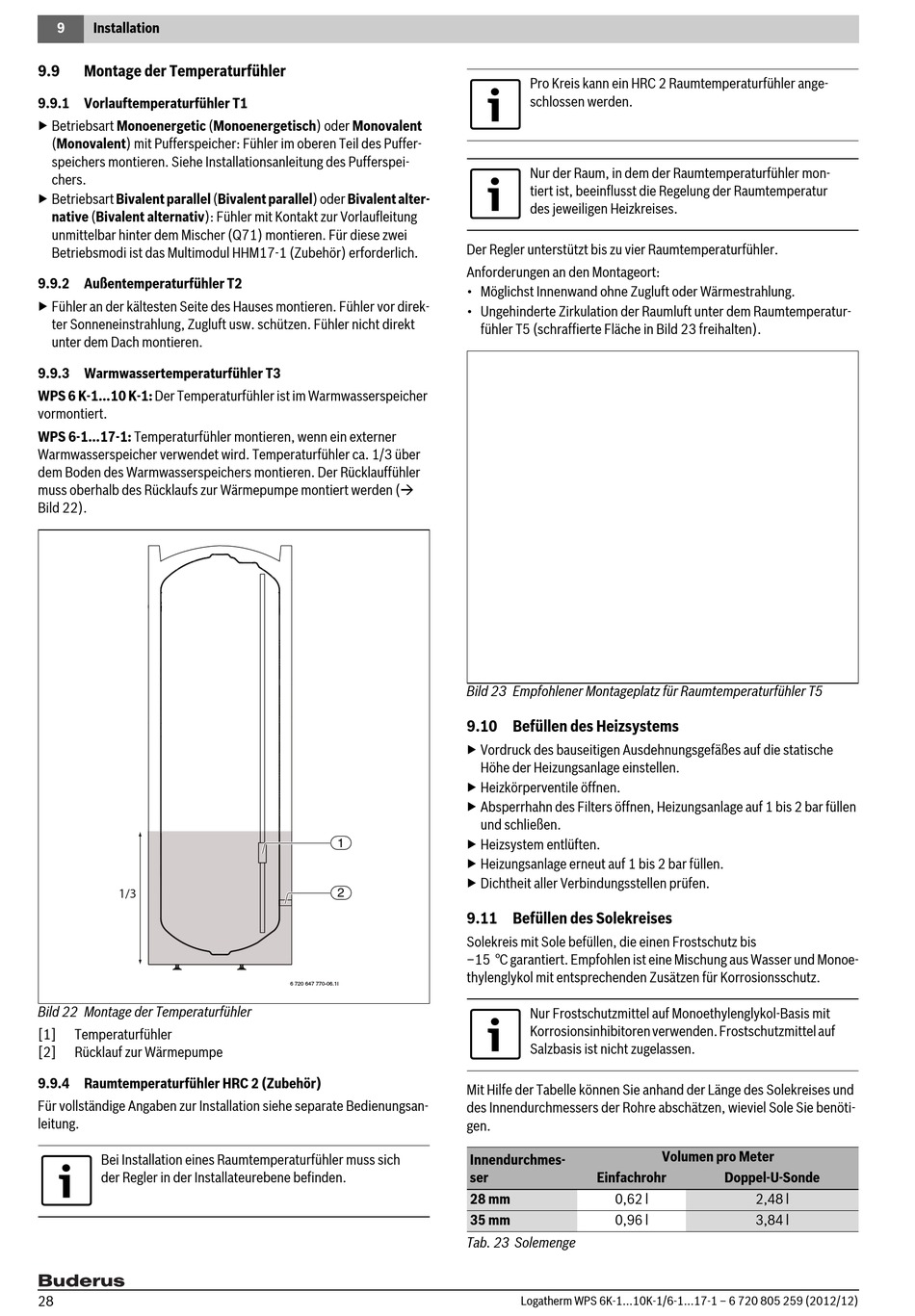

9 Installation
9.9 Montage der Temperaturfühler
9.9.1 Vorlauftemperaturfühler T1
▶ Betriebsart Monoenergetic (Monoenergetisch) oder Monovalent
(Monovalent) mit Pufferspeicher: Fühler im oberen Teil des Puffer-
speichers montieren. Siehe Installationsanleitung des Pufferspei-
chers.
▶ Betriebsart Bivalent parallel (Bivalent parallel) oder Bivalent alter-
native (Bivalent alternativ): Fühler mit Kontakt zur Vorlaufleitung
unmittelbar hinter dem Mischer (Q71) montieren. Für diese zwei
Betriebsmodi ist das Multimodul HHM17-1 (Zubehör) erforderlich.
9.9.2 Außentemperaturfühler T2
▶ Fühler an der kältesten Seite des Hauses montieren. Fühler vor direk-
ter Sonneneinstrahlung, Zugluft usw. schützen. Fühler nicht direkt
unter dem Dach montieren.
9.9.3 Warmwassertemperaturfühler T3
WPS 6 K-1...10 K-1: Der Temperaturfühler ist im Warmwasserspeicher
vormontiert.
WPS 6-1...17-1: Temperaturfühler montieren, wenn ein externer
Warmwasserspeicher verwendet wird. Temperaturfühler ca. 1/3 über
dem Boden des Warmwasserspeichers montieren. Der Rücklauffühler
muss oberhalb des Rücklaufs zur Wärmepumpe montiert werden (
Bild 22).
1/3
Bild 22 Montage der Temperaturfühler
[1] Temperaturfühler
[2] Rücklauf zur Wärmepumpe
9.9.4 Raumtemperaturfühler HRC 2 (Zubehör)
Für vollständige Angaben zur Installation siehe separate Bedienungsan-
leitung.
Bei Installation eines Raumtemperaturfühler muss sich
der Regler in der Installateurebene befinden.
28
1
2
6 720 647 770-06.1I
Pro Kreis kann ein HRC 2 Raumtemperaturfühler ange-
schlossen werden.
Nur der Raum, in dem der Raumtemperaturfühler mon-
tiert ist, beeinflusst die Regelung der Raumtemperatur
des jeweiligen Heizkreises.
Der Regler unterstützt bis zu vier Raumtemperaturfühler.
Anforderungen an den Montageort:
• Möglichst Innenwand ohne Zugluft oder Wärmestrahlung.
• Ungehinderte Zirkulation der Raumluft unter dem Raumtemperatur-
fühler T5 (schraffierte Fläche in Bild 23 freihalten).
Bild 23 Empfohlener Montageplatz für Raumtemperaturfühler T5
9.10 Befüllen des Heizsystems
▶ Vordruck des bauseitigen Ausdehnungsgefäßes auf die statische
Höhe der Heizungsanlage einstellen.
▶ Heizkörperventile öffnen.
▶ Absperrhahn des Filters öffnen, Heizungsanlage auf 1 bis 2 bar füllen
und schließen.
▶ Heizsystem entlüften.
▶ Heizungsanlage erneut auf 1 bis 2 bar füllen.
▶ Dichtheit aller Verbindungsstellen prüfen.
9.11 Befüllen des Solekreises
Solekreis mit Sole befüllen, die einen Frostschutz bis
–15 °C garantiert. Empfohlen ist eine Mischung aus Wasser und Monoe-
thylenglykol mit entsprechenden Zusätzen für Korrosionsschutz.
Nur Frostschutzmittel auf Monoethylenglykol-Basis mit
Korrosionsinhibitoren verwenden. Frostschutzmittel auf
Salzbasis ist nicht zugelassen.
Mit Hilfe der Tabelle können Sie anhand der Länge des Solekreises und
des Innendurchmessers der Rohre abschätzen, wieviel Sole Sie benöti-
gen.
Innendurchmes-
ser

Einfachrohr

28 mm 0,62 l
35 mm 0,96 l
Tab. 23 Solemenge
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
Volumen pro Meter
Doppel-U-Sonde
2,48 l
3,84 l
