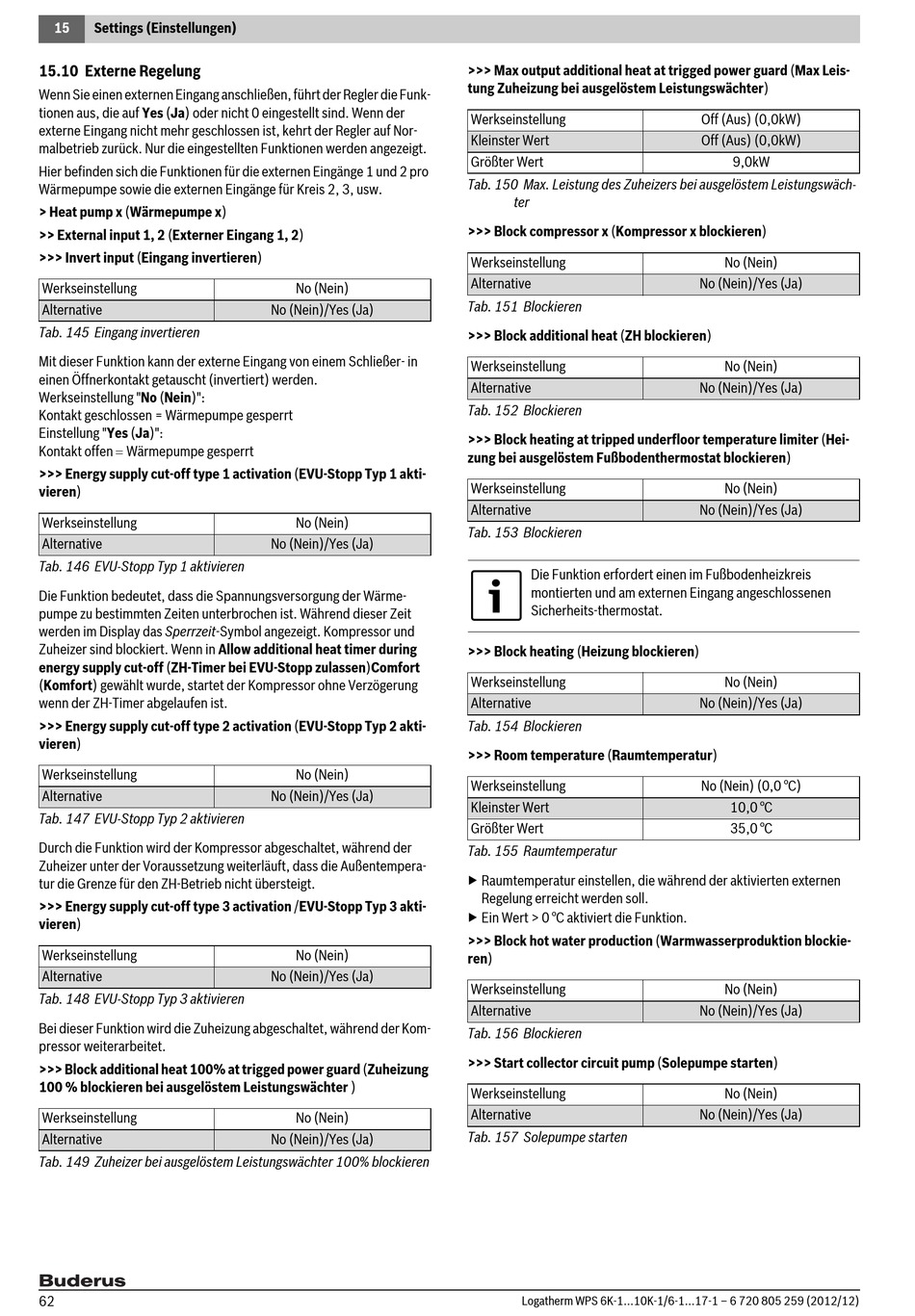

15 Settings (Einstellungen)

15.10 Externe Regelung

Wenn Sie einen externen Eingang anschließen, führt der Regler die Funk-
tionen aus, die auf Yes (Ja) oder nicht 0 eingestellt sind. Wenn der
externe Eingang nicht mehr geschlossen ist, kehrt der Regler auf Nor-
malbetrieb zurück. Nur die eingestellten Funktionen werden angezeigt.
Hier befinden sich die Funktionen für die externen Eingänge 1 und 2 pro
Wärmepumpe sowie die externen Eingänge für Kreis 2, 3, usw.
> Heat pump x (Wärmepumpe x)
>> External input 1, 2 (Externer Eingang 1, 2)
>>> Invert input (Eingang invertieren)
Werkseinstellung
Alternative
Tab. 145 Eingang invertieren
Mit dieser Funktion kann der externe Eingang von einem Schließer- in
einen Öffnerkontakt getauscht (invertiert) werden.
Werkseinstellung "No (Nein)":
Kontakt geschlossen = Wärmepumpe gesperrt
Einstellung "Yes (Ja)":
Kontakt offen  Wärmepumpe gesperrt
>>> Energy supply cut-off type 1 activation (EVU-Stopp Typ 1 akti-
vieren)
Werkseinstellung
Alternative
Tab. 146 EVU-Stopp Typ 1 aktivieren
Die Funktion bedeutet, dass die Spannungsversorgung der Wärme-
pumpe zu bestimmten Zeiten unterbrochen ist. Während dieser Zeit
werden im Display das Sperrzeit-Symbol angezeigt. Kompressor und
Zuheizer sind blockiert. Wenn in Allow additional heat timer during
energy supply cut-off (ZH-Timer bei EVU-Stopp zulassen)Comfort
(Komfort) gewählt wurde, startet der Kompressor ohne Verzögerung
wenn der ZH-Timer abgelaufen ist.
>>> Energy supply cut-off type 2 activation (EVU-Stopp Typ 2 akti-
vieren)
Werkseinstellung
Alternative
Tab. 147 EVU-Stopp Typ 2 aktivieren
Durch die Funktion wird der Kompressor abgeschaltet, während der
Zuheizer unter der Voraussetzung weiterläuft, dass die Außentempera-
tur die Grenze für den ZH-Betrieb nicht übersteigt.
>>> Energy supply cut-off type 3 activation /EVU-Stopp Typ 3 akti-
vieren)
Werkseinstellung
Alternative
Tab. 148 EVU-Stopp Typ 3 aktivieren
Bei dieser Funktion wird die Zuheizung abgeschaltet, während der Kom-
pressor weiterarbeitet.
>>> Block additional heat 100% at trigged power guard (Zuheizung
100 % blockieren bei ausgelöstem Leistungswächter )
Werkseinstellung
Alternative
Tab. 149 Zuheizer bei ausgelöstem Leistungswächter 100% blockieren
62
No (Nein)
No (Nein)/Yes (Ja)
No (Nein)
No (Nein)/Yes (Ja)
No (Nein)
No (Nein)/Yes (Ja)
No (Nein)
No (Nein)/Yes (Ja)
No (Nein)
No (Nein)/Yes (Ja)
>>> Max output additional heat at trigged power guard (Max Leis-
tung Zuheizung bei ausgelöstem Leistungswächter)
Werkseinstellung
Kleinster Wert
Größter Wert
Tab. 150 Max. Leistung des Zuheizers bei ausgelöstem Leistungswäch-
ter
>>> Block compressor x (Kompressor x blockieren)
Werkseinstellung
Alternative
Tab. 151 Blockieren
>>> Block additional heat (ZH blockieren)
Werkseinstellung
Alternative
Tab. 152 Blockieren
>>> Block heating at tripped underfloor temperature limiter (Hei-
zung bei ausgelöstem Fußbodenthermostat blockieren)
Werkseinstellung
Alternative
Tab. 153 Blockieren
Die Funktion erfordert einen im Fußbodenheizkreis
montierten und am externen Eingang angeschlossenen
Sicherheits-thermostat.
>>> Block heating (Heizung blockieren)
Werkseinstellung
Alternative
Tab. 154 Blockieren
>>> Room temperature (Raumtemperatur)
Werkseinstellung
Kleinster Wert
Größter Wert
Tab. 155 Raumtemperatur
▶ Raumtemperatur einstellen, die während der aktivierten externen
Regelung erreicht werden soll.
▶ Ein Wert > 0 °C aktiviert die Funktion.
>>> Block hot water production (Warmwasserproduktion blockie-
ren)
Werkseinstellung
Alternative
Tab. 156 Blockieren
>>> Start collector circuit pump (Solepumpe starten)
Werkseinstellung
Alternative
Tab. 157 Solepumpe starten
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
Off (Aus) (0,0kW)
Off (Aus) (0,0kW)
9,0kW
No (Nein)
No (Nein)/Yes (Ja)
No (Nein)
No (Nein)/Yes (Ja)
No (Nein)
No (Nein)/Yes (Ja)
No (Nein)
No (Nein)/Yes (Ja)
No (Nein) (0,0 °C)
10,0 °C
35,0 °C
No (Nein)
No (Nein)/Yes (Ja)
No (Nein)
No (Nein)/Yes (Ja)
