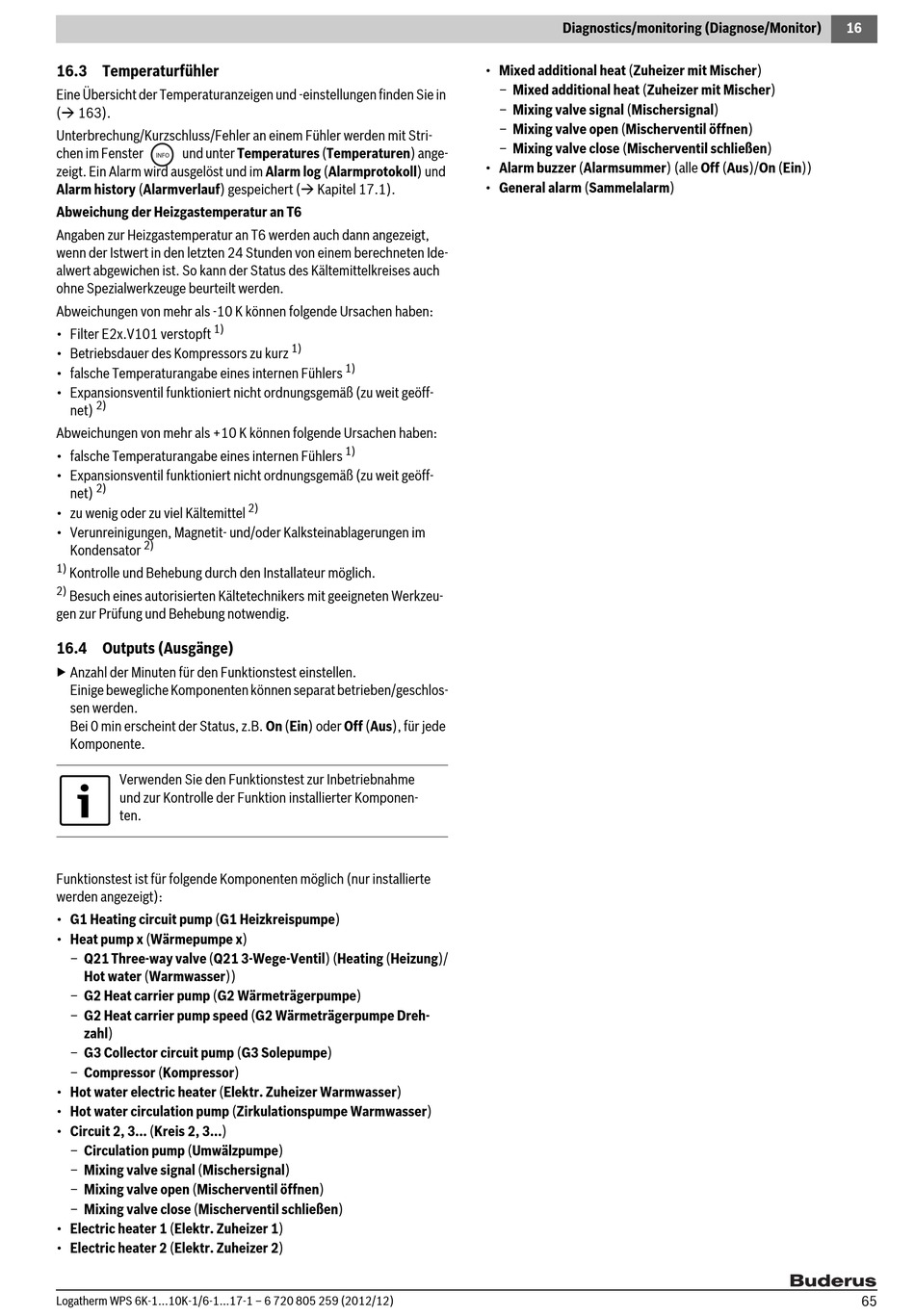

16.3 Temperaturfühler
Eine Übersicht der Temperaturanzeigen und -einstellungen finden Sie in
( 163).
Unterbrechung/Kurzschluss/Fehler an einem Fühler werden mit Stri-
chen im Fenster und unter Temperatures (Temperaturen) ange-
zeigt. Ein Alarm wird ausgelöst und im Alarm log (Alarmprotokoll) und
Alarm history (Alarmverlauf) gespeichert ( Kapitel 17.1).
Abweichung der Heizgastemperatur an T6
Angaben zur Heizgastemperatur an T6 werden auch dann angezeigt,
wenn der Istwert in den letzten 24 Stunden von einem berechneten Ide-
alwert abgewichen ist. So kann der Status des Kältemittelkreises auch
ohne Spezialwerkzeuge beurteilt werden.
Abweichungen von mehr als -10 K können folgende Ursachen haben:
1)
• Filter E2x.V101 verstopft
• Betriebsdauer des Kompressors zu kurz
• falsche Temperaturangabe eines internen Fühlers
• Expansionsventil funktioniert nicht ordnungsgemäß (zu weit geöff-
2)
net)
Abweichungen von mehr als +10 K können folgende Ursachen haben:
• falsche Temperaturangabe eines internen Fühlers
• Expansionsventil funktioniert nicht ordnungsgemäß (zu weit geöff-
2)
net)
• zu wenig oder zu viel Kältemittel
• Verunreinigungen, Magnetit- und/oder Kalksteinablagerungen im
2)
Kondensator
1)
Kontrolle und Behebung durch den Installateur möglich.
2)
Besuch eines autorisierten Kältetechnikers mit geeigneten Werkzeu-
gen zur Prüfung und Behebung notwendig.
16.4 Outputs (Ausgänge)
▶ Anzahl der Minuten für den Funktionstest einstellen.
Einige bewegliche Komponenten können separat betrieben/geschlos-
sen werden.
Bei 0 min erscheint der Status, z.B. On (Ein) oder Off (Aus), für jede
Komponente.
Verwenden Sie den Funktionstest zur Inbetriebnahme
und zur Kontrolle der Funktion installierter Komponen-
ten.
Funktionstest ist für folgende Komponenten möglich (nur installierte
werden angezeigt):
• G1 Heating circuit pump (G1 Heizkreispumpe)
• Heat pump x (Wärmepumpe x)
– Q21 Three-way valve (Q21 3-Wege-Ventil) (Heating (Heizung)/
Hot water (Warmwasser))
– G2 Heat carrier pump (G2 Wärmeträgerpumpe)
– G2 Heat carrier pump speed (G2 Wärmeträgerpumpe Dreh-
zahl)
– G3 Collector circuit pump (G3 Solepumpe)
– Compressor (Kompressor)
• Hot water electric heater (Elektr. Zuheizer Warmwasser)
• Hot water circulation pump (Zirkulationspumpe Warmwasser)
• Circuit 2, 3... (Kreis 2, 3...)
– Circulation pump (Umwälzpumpe)
– Mixing valve signal (Mischersignal)
– Mixing valve open (Mischerventil öffnen)
– Mixing valve close (Mischerventil schließen)
• Electric heater 1 (Elektr. Zuheizer 1)
• Electric heater 2 (Elektr. Zuheizer 2)
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
1)
1)
1)
2)
Diagnostics/monitoring (Diagnose/Monitor)
• Mixed additional heat (Zuheizer mit Mischer)
– Mixed additional heat (Zuheizer mit Mischer)
– Mixing valve signal (Mischersignal)
– Mixing valve open (Mischerventil öffnen)
– Mixing valve close (Mischerventil schließen)
• Alarm buzzer (Alarmsummer) (alle Off (Aus)/On (Ein))
• General alarm (Sammelalarm)
