10.4 Schaltplan elektrischer Anschluss

10.4.1 Anschlussübersicht Elektroschaltschrank - Wärmepumpe
1

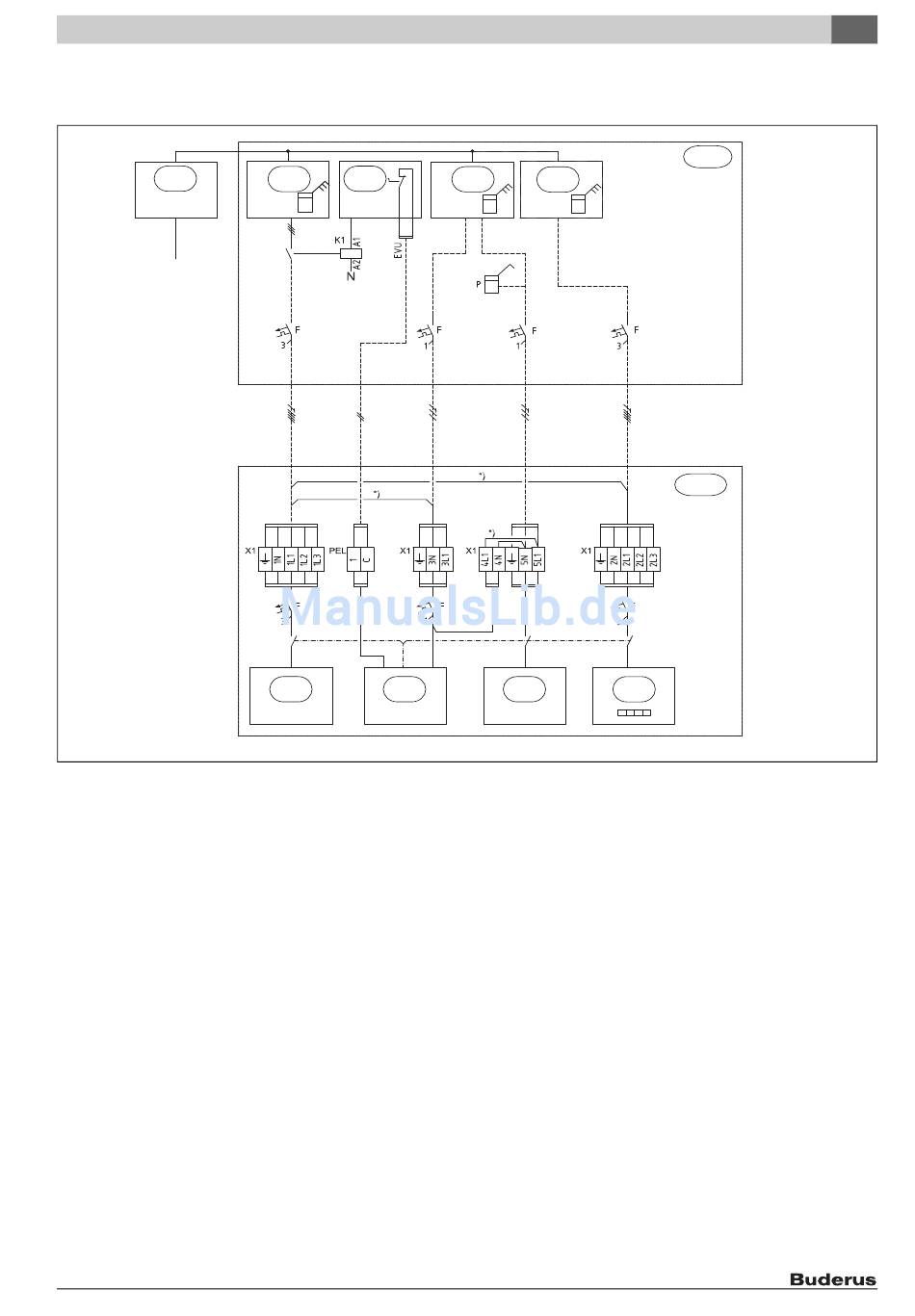

Bild 32 Anschlussübersicht Elektroschaltschrank - Wärmepumpe
Durchgezogene Linie = werkseitig angeschlosse
Gestrichelte Linie = wird bei der Installation angeschlossen:
[1] Stromversorgung in den Elektroschaltschrank
[2] Stromzähler für die Wärmepumpe, Niedertarif
[3] Tarifkontrolle
[4] Stromzähler für das Gebäude, 1-phasig Normaltarif
[5] Stromzähler für das Gebäude, 3-phasig Normaltarif
[6] Kompressor
[7] Wärmeträgerpumpe G2, Regler, EVU
[8] Solepumpe G3
[9] Elektrischer Zuheizer
[EVU] Elektroschaltschrank des Gebäudes
[EWP] Wärmepumpe
[*)] Brücke, die bei getrennter Stromversorgung entfernt wird
[P] Strommesser (Zubehör)
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
2 3
6 7
4
5
8 9
Elektrischer Anschluss 10
EVU
EWP
6 720 648 043-02.1I
31
