10 Elektrischer Anschluss
10.4.2 Übersicht Leiterplatte
a)

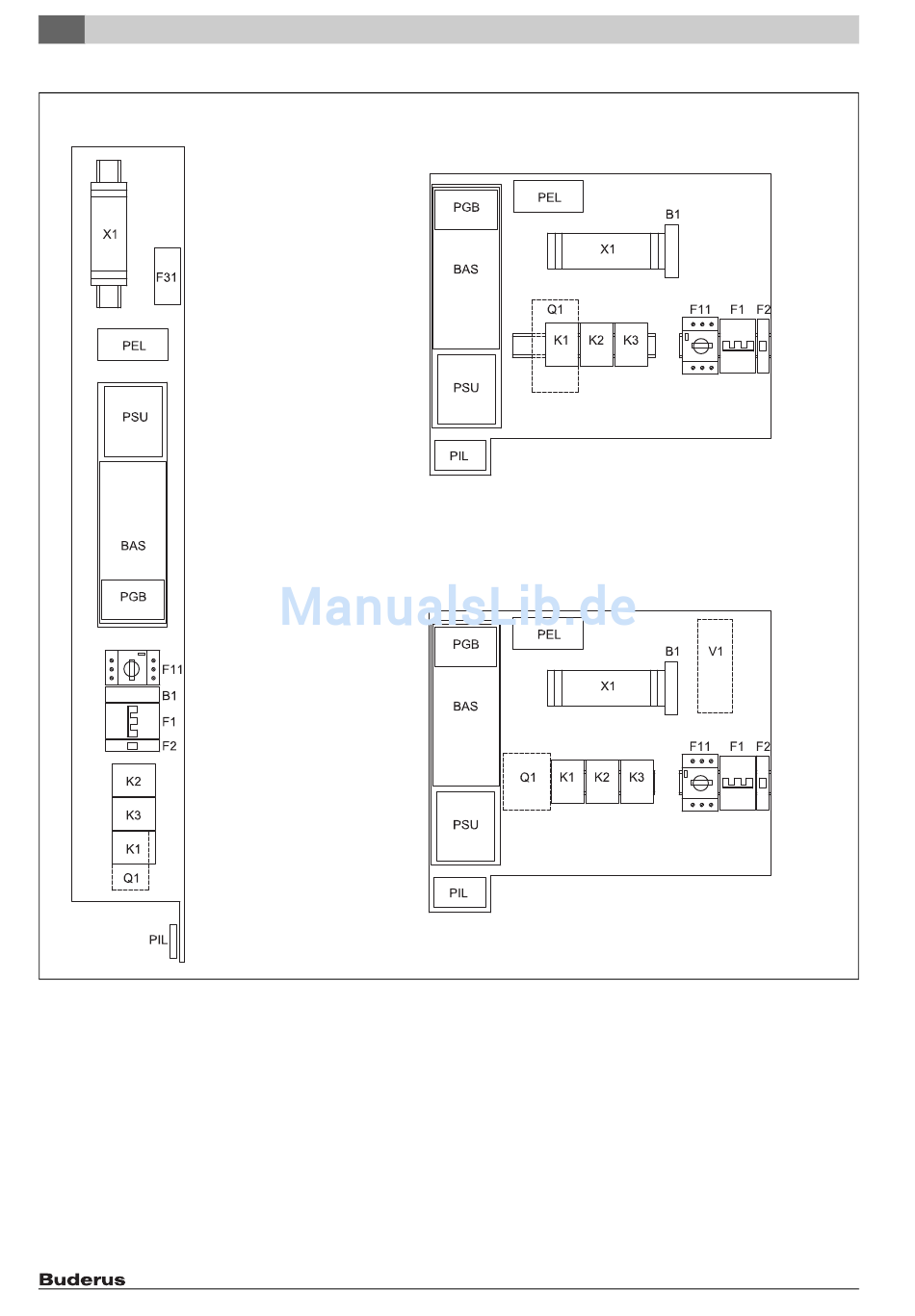

Bild 33 Übersicht Leiterplatte
[B1] Phasenmesser
[F1] Sicherungsautomat elektrischer Zuheizer
[F2] Sicherungsautomat Wärmepumpe
[F11] Motorschutz Kompressor
[K1] Schütz Kompressor
[K2] Schütz f. elektr. Zuheizer, Stufe 1
[K3] Schütz f. elektr. Zuheizer, Stufe 2
[Q1] Anlaufstrombegrenzer (Zubehör für 6 kW)
[V1] EMC-Filter
[X1] Anschlussklemmen
[BAS] Leiterplatte
[PGB] Leiterplatte
[PIL] Leiterplatte
[PEL] Leiterplatte
32
b)
c)
[PSU] Leiterplatte
[F31] Leiterplatte Fremdstromanode
[a)] 6-10 kW (WPS K-1)
[b)] 6-10 kW (WPS-1)
[c)] 13-17 kW (WPS-1)
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
6 720 648 043-07.1I
