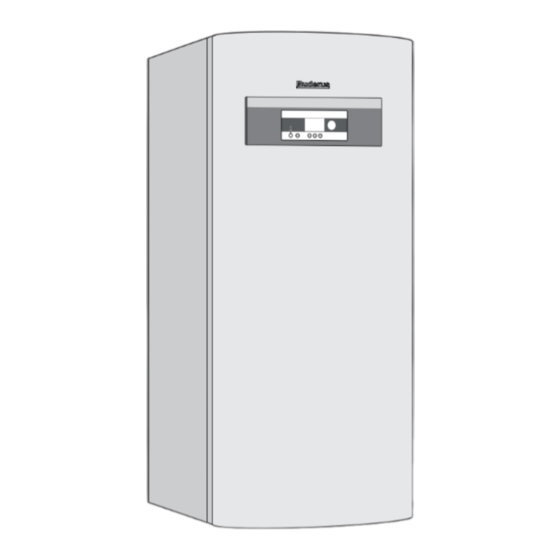

- Seite 1 Bedienungsanleitung Erdwärmepumpe Logatherm Für den Benutzer Bitte sorgfältig lesen WPS 6K-1...10K-1 WPS 6-1...17-1...
- Seite 2 Energie und Leidenschaft, um für Sie indi- viduelle Lösungen für Ihr Wohlfühlklima zu entwickeln. Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heiztechnik in bewährter Buderus Qualität, die Ihnen lange und zuverlässig Behaglichkeit schenken wird.
-
Seite 3: Inhaltsverzeichnis
12 Energiesparhinweise ....... . 25 Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 4: Symbolerklärung Und Sicherheitshinweise
Schlecht durchgeführte Reparaturen können zu Risiken für den Anwender und verschlechtertem Betrieb führen. ▶ Nur Originalersatzteile verwenden. ▶ Die Wärmepumpe durch einen zugelassenen Fachbetrieb jährlich ins- pizieren und bedarfsabhängig warten lassen. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 5: Angaben Zur Wärmepumpe
Erhöht den Druck des Kältemittels. Diese vier Hauptbestandteile sind über drei geschlossene Rohrsysteme miteinander verbunden. In der Wärmepumpe zirkuliert ein Kältemittel, das in einigen Teilen des Kreises flüssig und in einigen gasförmig ist. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) - Seite 6 Fußbodenheizung) und das Warmwassersystem des Hauses geleitet. Der Dampf kühlt sich ab und wird flüssig. Der Druck des Käl- temittels ist nach wie vor hoch, während er in das Expansionsventil geleitet wird. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12)
-
Seite 7: Energiemessung
JAZ erheblich. Hierbei können das Lüftungsverhalten, Modus-Taste die Raumtemperatur sowie der Warmwasserbedarf maßgebenden Ein- Info-Taste fluss nehmen. Menü-Taste Zurück-Taste Die JAZ nach VDI 4650 ist ein normativer Vergleichswert, der definierte Display Betriebsbedingungen berücksichtigt. Tatsächliche Betriebsbedingun- Drehknopf Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 8: Hauptschalter (Ein/Aus)
▶ -Taste in der Standardanzeige mind. 5 s lang ge- drückt halten, anschließend die gewünschte Sprache auswählen. Info-Taste Mit der Taste können Sie Informationen zu Betrieb, Temperaturen, Programmversion usw. aufrufen. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 9: Übersicht Menü
6 720 614 733-09.1I Bild 4 Standardanzeige Funktionen aufrufen und Werte ändern 6 720 645 806-2.1I Die Menüübersicht zeigt die Funktionen an, die mit der Taste Bild 6 dem Drehknopf ausgewählt werden können. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 10: Hilfefunktion Im Display
Wert angezeigt wird, z. B. 53 °C. Grafische Anzeige des Werts. Größter Wert. Einheit. Vorheriger Wert. Geänderter Wert. (Taste loslassen um den Wert zu spei- chern.) Kleinster Wert. 6 720 614 733-16.1I Bild 11 Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 11: Informationen Der Wärmepumpe
Betrieb sind. Heizkreise • Kreis 1: Die Regelung des ersten Kreises gehört zur Standardausrüs- tung des Reglers und wird über den montierten Vorlauftemperatur- fühler oder in Kombination mit einem installierten Raumtemperaturfühler kontrolliert. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 12: Heizungsregelung
Alternativ kann die Raumtemperatur am Regler eingestellt werden. ▶ Menü Room temperature normal (Raum Normaltemperatur) des betreffenden Kreises öffnen und gewünschte Raumtemperatur ein- stellen. Der Einstellwert am Raumtemperaturfühler des Heizkreises wird automatisch auf denselben Wert geändert. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 13: Zeitsteuerung Der Heizung
• Extra hot water duration (Zeitraum für Extra Warmwasser) weitere Einstellungen vornehmen. 10.1.4 Extra hot water duration (Zeitraum für Extra Warmwasser) ▶ Zur Beschreibung der Einstellung von Extra hot water (Extra Warm- wasser) ( Kapitel 10.5). Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 14: Room And Hot Water Program Mode
Hot water program (Warmwasserprogramm) Bild 22 erfolgt (Kapitel 10.3). Always on (Immer ein) bedeutet, dass Warm- wasser immer erzeugt wird. Always off (Immer aus) bedeutet, dass die Warmwasserproduktion blockiert ist. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) - Seite 15 Vorlauftemperatur bei geltender Abweichtemperatur verwendet. Bei > Room temperature during time program (Raum Abweichtempera- 3 °C Unterschied wird die Vorlauftemperatur um 9 °C geändert. tur ) >> Room temperature during time program (Raum Abweichtempe- ratur ) Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12)
-
Seite 16: Compressor X Operating Time (Laufzeit Kompressor X)
• Gewünschte Warmwassertemperatur angeben None (Kein) bedeutet, dass die Funktion deaktiviert ist. All (Alle) • Warmwasservorrang bedeutet, dass die thermische Desinfektion täglich durchgeführt • Extra Warmwasser anfordern wird. > Interval in weeks (Wochenintervall) Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 17: Summer/Winter Operation (Sommer-/Winterbetrieb)
ßentemperaturen in der Nähe des eingestellten Wertes elektr. ZH) in kWh für Heating (Heizung) und Hot water (Warmwas- zu vermeiden. ser) angezeigt. 10.10 Allgemeine Einstellungen > General (Allgemeines) >> Room sensor settings (Einstellungen Raumfühler) Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 18: Störungen
( Kapitel 8.3) im Alarmprotokoll und in der Standardanzeige des mepumpe und einen eventuellen Alarm an. Die Betriebs- und Störungs- Bedienfelds angezeigt. leuchte wird daher auch Alarmleuchte genannt. > Delete alarm log (Alarmprotokoll löschen) Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 19: Alarmsummer Bei Alarm
E21 bezieht sich auf Wärmepumpe 1, E22 auf Wärmepumpe 2. E11 bezieht sich auf Kreis 1, E12 auf Kreis 2, E13 auf Kreis 3 usw. Txx bezieht sich auf die unterschiedlichen Temperaturfühler. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) - Seite 20 Bedingungen zum Zurücksetzen: Der Wert des Temperaturfühlers ist > – 50 °C. Neustart: Bestätigung erforderlich. Kategorie: E. ▶ Kundendienst informieren, wenn der Alarm nach der Bestätigung wei- terhin bestehen bleibt. Alarmleuchte/-summer: Ja. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12)
- Seite 21 ▶ Kundendienst informieren, wenn der Alarm nach der Bestätigung wei- node E41.F31) terhin bestehen bleibt. Funktionsbeschreibung: Beeinflusst weder Kompressor noch Zuhei- zer. Der Alarm wird ausgelöst, wenn die Fremdstromanode im Warm- wasserspeicher nicht funktioniert. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12)
- Seite 22 Raumtemperaturfühler das Heizsystem nicht mehr bestehen bleibt oder häufig auftritt. beeinflussen kann. Wird aktiviert, wenn der Wert des Fühlers eine nied- rigere Temperatur als -1 °C anzeigt. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12)
- Seite 23 ▶ Kundendienst informieren, wenn der Alarm länger als 3 Stunden bestehen bleibt oder häufig auftritt. Alarmleuchte/-summer: Ja. Neustart: Automatisch nach Wegfall der Ursache. ▶ Kundendienst informieren, wenn der Alarm länger als 3 Stunden bestehen bleibt oder häufig auftritt. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12)
-
Seite 24: Warnungen
Meldung in einen Alarm der Funktionsbeschreibung: Der Warnung wird ausgelöst, sobald die Tem- Kategorie A über ( Kapitel 11.7.2). peratur in einem der Kreise zu niedrig wird. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) -
Seite 25: Energiesparhinweise
Warmwasserstopp wegen Betriebsbereichs- grenzen) Funktionsbeschreibung: Die Informationen wird nur angezeigt, wenn Heizgas Stoppfunktion aktiviert auf Ja gesetzt ist. Der laufende Warm- wasserbetrieb wird unterbrochen und stattdessen der Heizbetrieb auf- genommen. Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12) - Seite 26 Notizen Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 260 (2012/12)
