Buderus Logatherm WPS 6K-1...10K-1 Installationsanleitung Seite 40

10 Elektrischer Anschluss
10.7.2 Kompletter Anschlussschaltplan

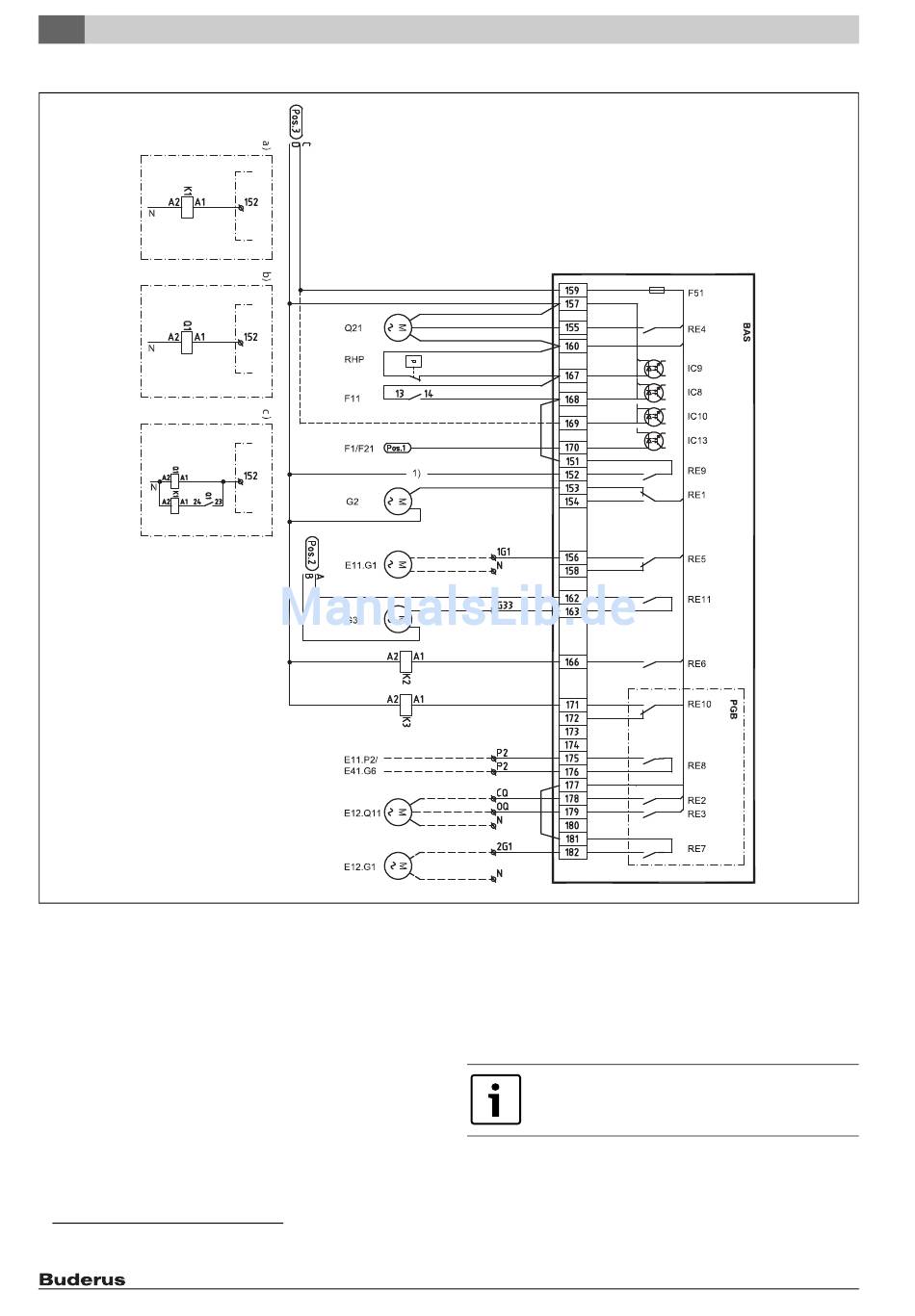

Bild 49 Kompletter Anschlussschaltplan (230 V)
Durchgezogene Linie = werkseitig angeschlosse
Gestrichelte Linie = wird bei der Installation angeschlossen:
[K1] Schütz Kompressor
[Q1] Anlaufstrombegrenzer (Zubehör für 6 kW)
[Q21] 3-Wege-Ventil
[RHP] Hochdruckpressostat
[F11] Motorschutz Kompressor
[F1/F21] Sicherung/Überhitzungsschutz f. elektr. Zuheizer
[G2] Heizungspumpe primär
[E11.G1] Pumpe Kreis 1
[G3] Solepumpe
1)
[E11.P2 ] Sammelalarm
1)
[E41.G6 ] Zirkulationspumpe Warmwasser
[E12.Q11] Mischer Kreis 2
[E12.G1] Pumpe Kreis 2
[F51] Sicherung 6,3 A
1) P2 - P2 potentialfreier Anschluss Zirkulationspumpe / Sammelalarm
40
[K2] Schütz f. elektr. Zuheizer, Stufe 1
[K3] Schütz f. elektr. Zuheizer, Stufe 2
[a)] 6-kW-Schütz
[b)] 6–10 kW Anlaufstrombegrenzer
[c)] 13–17 kW Anlaufstrombegrenzer
E12.G1: Beim Anschluss einer Hocheffizienzpumpe
muss ein Zwischenrelais zur Steuerung der Pumpe ver-
wendet werden.
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
6 720 617 560-13.1I
