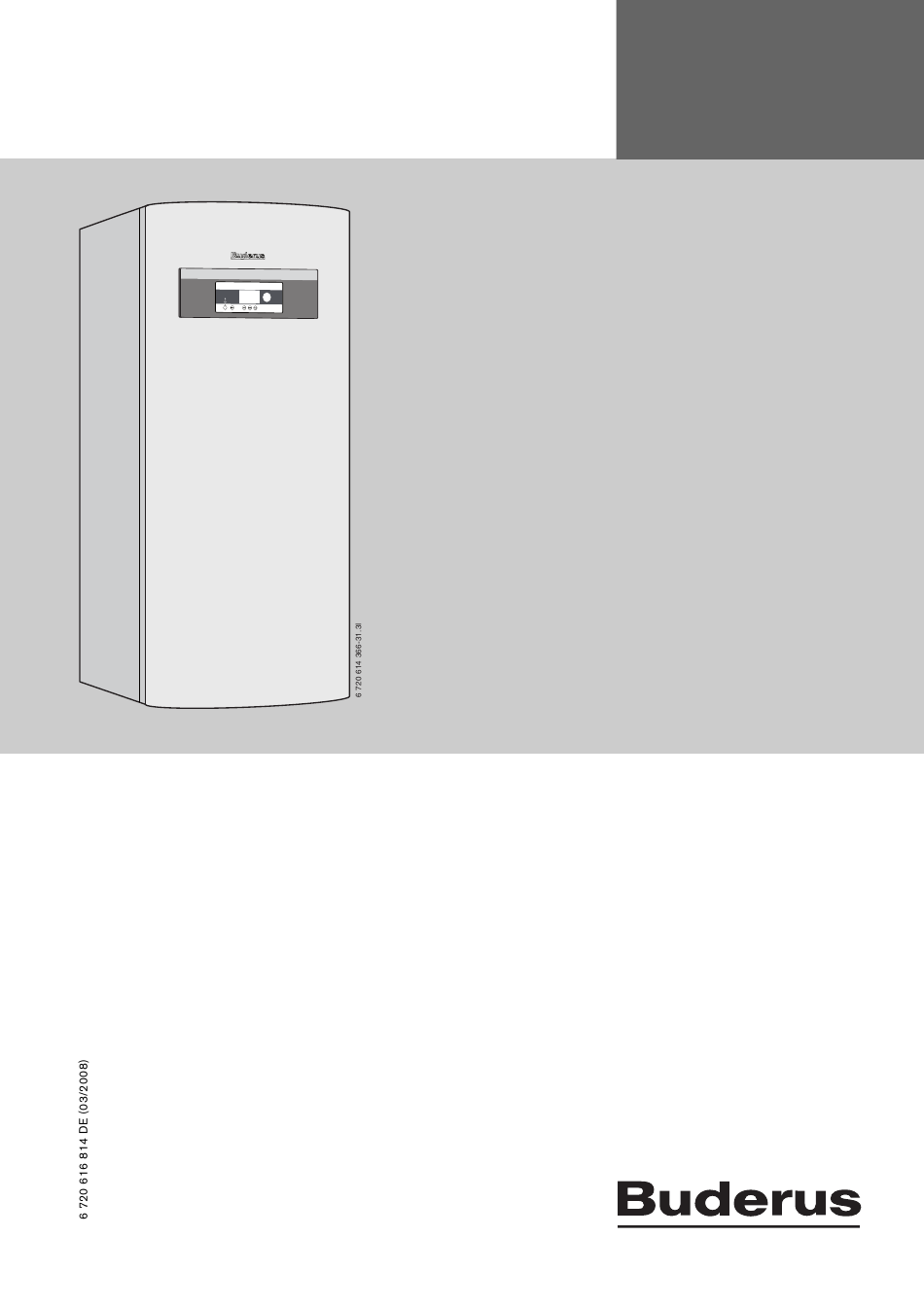

Bedienungsanleitung
Logatherm WPS 6...11 K
Logatherm WPS 6...17
Erdwärmepumpe
Für das Fachhandwerk
Vor Montage und Wartung
sorgfältig lesen.

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Buderus Logatherm WPS 6

Inhaltszusammenfassung für Buderus Logatherm WPS 6

  • Seite 1 Bedienungsanleitung Erdwärmepumpe Logatherm WPS 6...11 K Für das Fachhandwerk Logatherm WPS 6...17 Vor Montage und Wartung sorgfältig lesen.

  • Seite 2: Inhaltsverzeichnis

    Info-Taste Energiesparhinweise Menüübersicht Notizen Bedienung der Menüs Standardanzeige Funktionen aufrufen und Werte ändern Hilfefunktion im Display Informationen der Wärmepumpe Betriebsinformationen Info-Taste Betriebssymbole Heizen allgemein Heizkreise Heizungsregelung Zeitsteuerung der Heizung Betriebsarten Konstanttemperatur Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 3: Sicherheitshinweise Und Symbolerklärung

    Hinweise enthalten wichtige Informationen in solchen Fäl- V Die Wärmepumpe durch einen zugelassenen Fachbe- len, in denen keine Gefahren für Mensch oder Gerät dro- trieb jährlich inspizieren und bedarfsabhängig warten hen. lassen. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 4: Angaben Zur Wärmepumpe

    Erhöht den Druck des Kältemittels. Diese vier Hauptbestandteile sind über drei geschlossene Rohrsysteme miteinander verbunden. In der Wärme- pumpe zirkuliert ein Kältemittel, das in einigen Teilen des Kreises flüssig und in einigen gasförmig ist. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 5 – Im Kompressor wird der Kältemitteldruck erhöht und sonde oder den Erdwärmekollektor geleitet, um neue die Temperatur des Dampfs steigt auf ca. +100 °C. gespeicherte Sonnenenergie aufzunehmen. Die Tem- peratur der Flüssigkeit beträgt hierbei ca. -3 °C. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 6: Regler

    Warmwasser und thermischer Desinfektion aus. Der Zuheizer besteht entweder aus einem elektrischem Zuheizer oder einer gemischten Alternative, beispiels- weise aus Elektro-, Öl- oder Gaskessel. Die Zuheizung ist beim Regler automatisch aktiviert wenn nötig. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 7: Bedienfeld Mit Display

    Ein Alarm wird angezeigt und muss bestätigt werden Ein Alarm wurde bestätigt aber die Ursache wurde nicht behoben Die Leuchte ist aus Keine Spannungsversor- gung zum Regler Tab. 1 Funktionen der Leuchte Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 8: Menüübersicht

    Kreis 1 und Warmwasser Kreis 2, 3.. Allgemeines Datum einstellen Zeit einstellen Sommer-/Winterzeit Displayhelligkeit Sprache Alarm Alarmprotokoll Alarmprotokoll löschen Alarmanzeige Alarmsummersignal Alarmanzeige Regler Alarmanzeige Raumfühler Auf Werkseinstellungen zurücksetzen Tab. 2 Menüübersicht Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 9: Bedienung Der Menüs

    Warmwasser markiert ist. Warmwassertemperatur wird angezeigt. 6 720 614 733-11.1I Bild 6 6 720 614 733-12.1I Bild 9 V Taste gedrückt halten. Der aktuell eingestellte Wert (55,0 °C) wird markiert. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 10: Hilfefunktion Im Display

    Auswahlliste. Das markierte Feld zeigt die aktuelle Posi- tion in der Ebene Kunde an. Der Pfeil zeigt Einstellmöglichkeiten/neues Menü auf der nächsten Ebene an. Die ersten fünf Funktionen der Ebene Kunde. Die Funktion ist markiert. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 11: Informationen Der Wärmepumpe

    Alarm (Kompressor, Zuheizer) Wärme 6 720 614 733-22.1I Elektrischer Zuheizer Spärrzeit Bild 18 Zuheizer mit Mischer Warmwasser Extra Warmwasser Thermische Desinfektion Schwimmbad (Zubehör) Kühlung (Zubehör) Estrichtrocknung Externe Regelung Programm/Zeitsteuerung Party-Modus Urlaub Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 12: Heizen Allgemein

    Haus beeinflussen, z. B. offener Kamin, Gebläsekon- vektor, windanfälliges Haus oder direkte Sonnenein- strahlung. Nur der Raum, in dem der Raumtemperatur- fühler montiert ist, beeinflusst die Regelung der Raumtemperatur des jeweiligen Heizkrei- ses. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 13: Zeitsteuerung Der Heizung

    Kreis 1 kann für eine Konstanttemperatur eingestellt wer- den. Hierbei arbeitet die Wärmepumpe, um einen Puffer- speicher auf einer stabilen Temperatur zu halten. Anschließend wird die Wärme des Speichers in die Hei- zung gemischt. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 14: 9 Einstellungen

    V Ja wählen, um den laufenden Partybetrieb in allen akti- vierten Kreisen zu deaktivieren. Die Wärmepumpe geht in den Programmbetrieb über. Das Menü wird nur angezeigt, wenn der Partybetrieb aktiviert ist. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 15: 9.2 Betriebsmodus Programm Raum Und Warmwasser

    Tab. 11 Warmwasserprogramm Automatisch bedeutet, dass die Programmsteuerung nach dem gewählten Warmwasserprogramm erfolgt (Kapitel 9.3). Immer Ein bedeutet, dass Warmwasser immer erzeugt wird. Immer Aus bedeutet, dass die Warm- wasserproduktion blockiert ist. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 16 10,0 °C Größter Wert 30,0 °C Tab. 16 Raum Abweichtemperatur V Temperatur einstellen, die für dieses Programm als Abweichtemperatur gelten soll. Das Menü wird nur angezeigt, wenn ein Zeitprogramm ausgewählt ist. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 17 –– ergibt eine ca. 1°C niedrigere Raumtemperatur. – ergibt eine ca. 0,5°C niedrigere Raumtemperatur. + ergibt eine ca. 0,5°C höhere Raumtemperatur. ++ ergibt eine ca. 1°C höhere Raumtemperatur. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 18: Warmwasser Und Extra Warmwasser

    V Einstellen, wie lange Extra Warmwasser produziert werden soll. – Extra Warmwasser Stopptemperatur Werkseinstellung 65 °C Kleinster Wert 50 °C Größter Wert 65 °C Tab. 24 Warmwassertemperatur V Stopptemperatur für Extra Warmwasser einstellen. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 19: Thermische Desinfektion

    Bei einem Wechsel zwischen Sommerbe- trieb und Winterbetrieb tritt eine gewisse Verzögerung auf, um ein häufiges Starten und Stoppen des Kompressors bei Außen- temperaturen in der Nähe des eingestellten Wertes zu vermeiden. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 20: Urlaub

    Nein Alternative Ja/Nein Tab. 33 Warmwasser blockieren – Kreis 2, 3... – Urlaubsfunktion aktivieren – Startdatum – Enddatum – Raumtemperatur V Werte entsprechend der Beschreibung für Kreis 1 und Warmwasser einstellen. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 21: Störungen

    – Blockierungszeit Alternative Ja/Nein Tab. 43 Auf Werkseinstellungen zurücksetzen Werkseinstellung Startzeit 0:00 - 23:45 Endzeit 0:00 - 23:45 Tab. 39 Blockierungszeit V Einstellen, zwischen welchen Zeiten der Alarmsummer kein Summersignal geben soll. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 22: Störungen

    Ursache für den Alarm wurde nicht behoben Grün, blinkend Wärmepumpe im Stand-by, es liegt keine Ursache für einen Alarm Grün, konstant Wärmepumpe eingeschaltet, es leuchtend liegt keine Ursache für einen Alarm Tab. 44 Alarmleuchte Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 23: 10.5 Alarmkategorien

    Diese Information wird auch im Alarmproto- koll gespeichert. In der Standardanzeige des Bedienfelds wird das Alarmsymbol angezeigt ( Kapitel 6.1 Standar- danzeige). Beispiel für einen Alarm: 6 720 614 733-26.1I Bild 22 Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 24: 10.7 Alarmfunktionen

    Bedingungen zum Zurücksetzen: Die Solekreistem- peratur übersteigt die niedrigste zulässige Temperatur. Kategorie: A. Alarmleuchte/-summer: Ja. Neustart: Bestätigung erforderlich. V Kundendienst informieren, wenn der Alarm nach der Bestätigung weiterhin bestehen bleibt. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 25: Unterbrechung An Fühler E2X.t6 Heizgas

    V Kundendienst informieren, wenn der Alarm häufig auf- tritt. Alarmleuchte/-summer: Ja. Neustart: Bestätigung erforderlich. V Sicherungen des Heizsystems kontrollieren. V Kundendienst informieren, wenn der Alarm nach der Bestätigung weiterhin bestehen bleibt. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 26: Fehler Am Externen Zuheizer

    > -10 °C an. Kategorie: G. Alarmleuchte/-summer: Ja. Neustart: Automatisch nach Wegfall der Ursache. V Kundendienst informieren, wenn der Alarm länger als 3 Stunden bestehen bleibt oder häufig auftritt. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 27: Unterbrechung An Fühler E11.T1 Vorlauf

    V Kundendienst informieren, wenn der Alarm länger als Neustart: Automatisch nach Wegfall der Ursache. 3 Stunden bestehen bleibt oder häufig auftritt. V Kundendienst informieren, wenn der Alarm länger als 3 Stunden bestehen bleibt oder häufig auftritt. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 28 Drehknopfs befindet sich wieder im normalen Betriebsbereich. Kategorie: H. Alarmleuchte/-summer: Ja. Neustart: Automatisch nach Wegfall der Ursache. V Kundendienst informieren, wenn der Alarm länger als 3 Stunden bestehen bleibt oder häufig auftritt. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 29 Bedingungen zum Zurücksetzen: Der Wert des Tem- peraturfühlers ist >-50°C. Kategorie: H. Alarmleuchte/-summer: Ja. Neustart: Automatisch nach Wegfall der Ursache. V Kundendienst informieren, wenn der Alarm länger als 3 Stunden bestehen bleibt oder häufig auftritt. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 30: Kurzschluss An Fühler E2X.t11

    < 150 °C an. Kategorie: H. Alarmleuchte/-summer: Ja. Neustart: Automatisch nach Wegfall der Ursache. V Kundendienst informieren, wenn der Alarm länger als 3 Stunden bestehen bleibt oder häufig auftritt. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 31: 10.8 Warnungen

    Neustart: Durch die Warnung wird nichts abgeschaltet, Neustart: Automatisch nach Wegfall der Ursache. sie wird allerdings im Alarmprotokoll gespeichert. V Filter prüfen und gegebenenfalls reinigen. V Kundendienst informieren, wenn die Warnung nach der Bestätigung weiterhin bestehen bleibt. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 32 10.8.10 Anschluss an I/O-Karte kontrollieren Funktionsbeschreibung: Abhängig von der Karte. Bedingungen zum Zurücksetzen: Die Kommunikation mit der Karte ist neu eingerichtet. Kategorie: M. Alarmleuchte: Ja. Neustart: Bestätigung erforderlich. V Kundendienst informieren. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 33: Energiesparhinweise

    Einige Einstellungen (z. B. Extra Warmwasser) aktivieren den Zuheizer und führen somit zu einem höheren Energie- verbrauch. Wählen Sie daher für Warmwasser und Heizung immer eine so niedrige Temperatureinstellung wie möglich. Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.

  • Seite 34: Notizen

    Notizen Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 35 Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
  • Seite 36 Bosch Thermotechnik GmbH Sophienstrasse 30-32 D-35576 Wetzlar www.buderus.de info@buderus.de...
