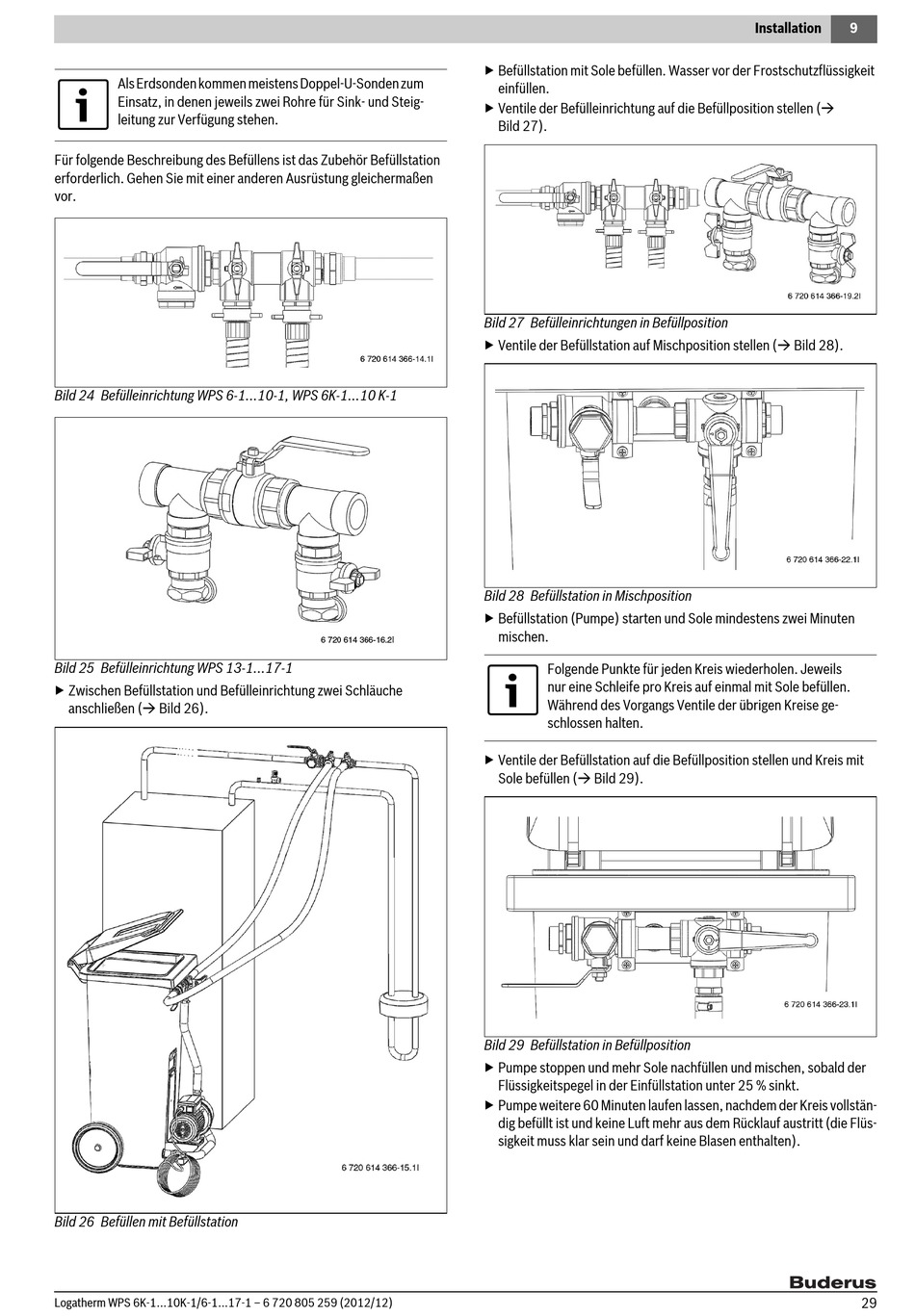

Als Erdsonden kommen meistens Doppel-U-Sonden zum
Einsatz, in denen jeweils zwei Rohre für Sink- und Steig-
leitung zur Verfügung stehen.
Für folgende Beschreibung des Befüllens ist das Zubehör Befüllstation
erforderlich. Gehen Sie mit einer anderen Ausrüstung gleichermaßen
vor.
Bild 24 Befülleinrichtung WPS 6-1...10-1, WPS 6K-1...10 K-1
Bild 25 Befülleinrichtung WPS 13-1...17-1
▶ Zwischen Befüllstation und Befülleinrichtung zwei Schläuche
anschließen ( Bild 26).
Bild 26 Befüllen mit Befüllstation
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
▶ Befüllstation mit Sole befüllen. Wasser vor der Frostschutzflüssigkeit
einfüllen.
▶ Ventile der Befülleinrichtung auf die Befüllposition stellen (
Bild 27).
Bild 27 Befülleinrichtungen in Befüllposition
▶ Ventile der Befüllstation auf Mischposition stellen ( Bild 28).
Bild 28 Befüllstation in Mischposition
▶ Befüllstation (Pumpe) starten und Sole mindestens zwei Minuten
mischen.
Folgende Punkte für jeden Kreis wiederholen. Jeweils
nur eine Schleife pro Kreis auf einmal mit Sole befüllen.
Während des Vorgangs Ventile der übrigen Kreise ge-
schlossen halten.
▶ Ventile der Befüllstation auf die Befüllposition stellen und Kreis mit
Sole befüllen ( Bild 29).
Bild 29 Befüllstation in Befüllposition
▶ Pumpe stoppen und mehr Sole nachfüllen und mischen, sobald der
Flüssigkeitspegel in der Einfüllstation unter 25 % sinkt.
▶ Pumpe weitere 60 Minuten laufen lassen, nachdem der Kreis vollstän-
dig befüllt ist und keine Luft mehr aus dem Rücklauf austritt (die Flüs-
sigkeit muss klar sein und darf keine Blasen enthalten).
