Wps 6-1 - Buderus Logatherm WPS 6K-1...10K-1 Installationsanleitung

6.2

WPS 6-1...8-1

≥100
Bild 7
Logatherm WPS 6K-1...10K-1/6-1...17-1 – 6 720 805 259 (2012/12)
≥100
Bild 8
Alle Abmessungen in mm:
[1] Elektrische Anschlüsse
[2] Solekreis aus
[3] Solekreis ein
[4] Speicherrücklauf
6 720 647 770-7.1I
[5] Speichervorlauf
[6] Heizungsrücklauf
[7] Heizungsvorlauf

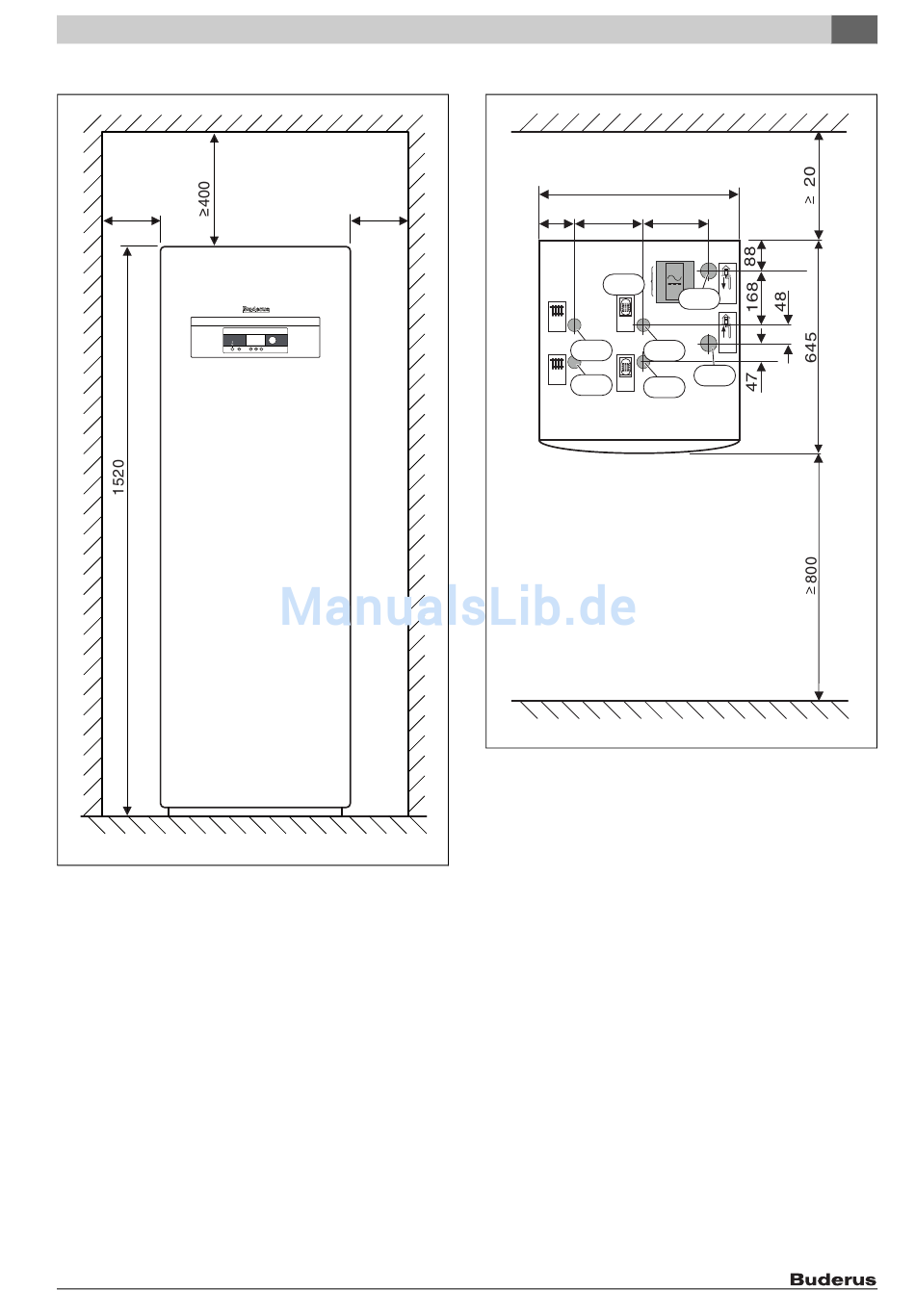

Abmessungen und Mindestabstände
600
105 213 189
1
2
E
C
4
6
3
F
7
5
D
6
A
B
6 720 647 043-33.1I
11
