1
1. Spurstangen-Kugelgelenk
3. Ziehen Sie die Klemmmutter fest, wenn die
Einstellung vorgenommen ist.
3
1. Bremspedal
2. Kupplungspedal
3. Oberer Anschlag des Kupplungspedals

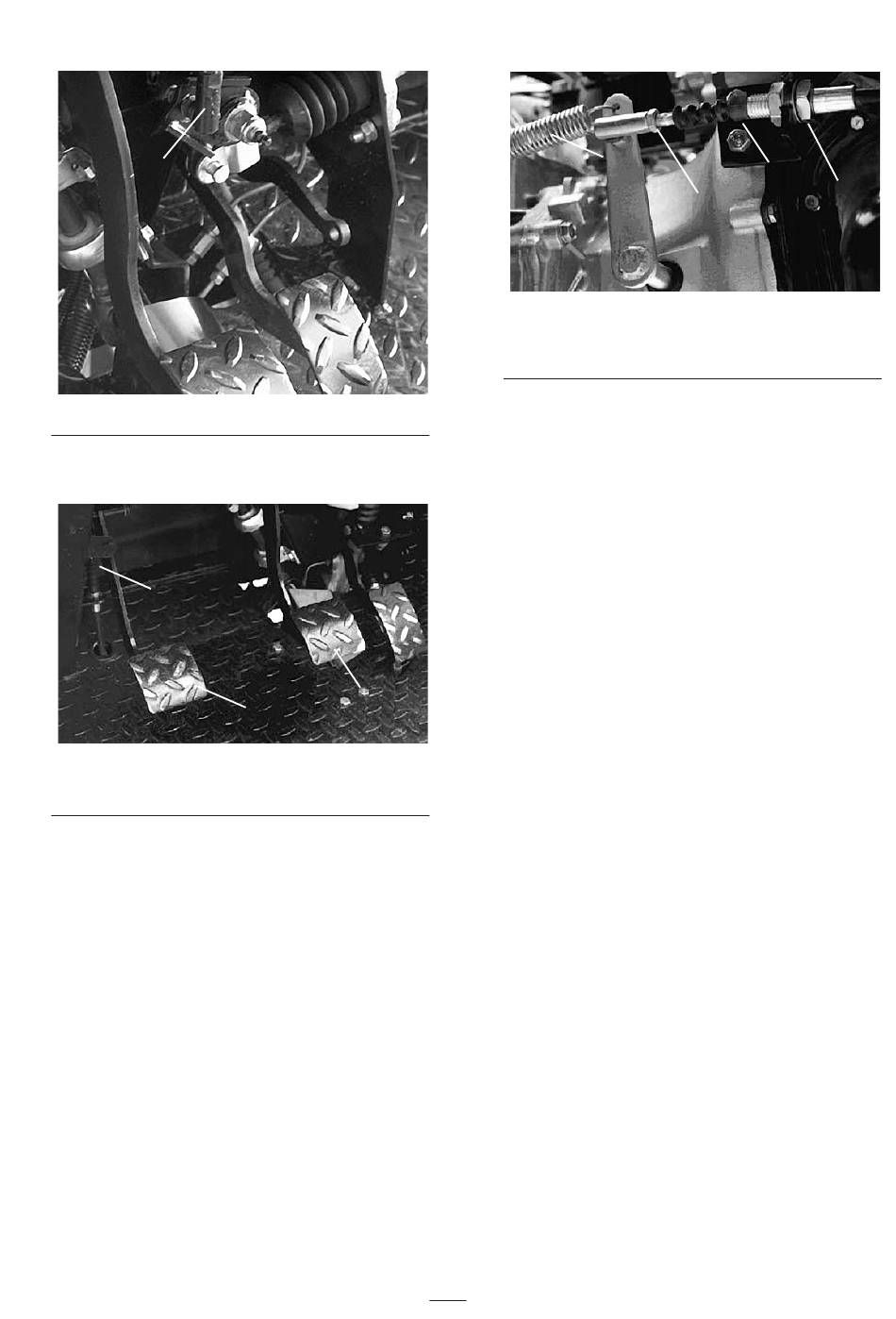

Einstellen des Kupplungspedals
(Bild 57-58)
Prüfen Sie die Einstellung alle 200 Stunden.
1. Lockern Sie die Klemmmuttern, mit denen das
Kupplungskabel an der Halterung am
Glockengehäuse befestigt ist.
Bild 55
1
2
Bild 56
3
1. Kupplungskabel
2. Klemmmuttern
3. Rücklauffeder
4. Kugelgelenk
Hinweis: Das Kugelgelenk kann entfernt und
gedreht werden, wenn eine weitere Einstellung
erforderlich ist.
2. Nehmen Sie die Rücklauffeder vom
Kupplungshebel ab.
3. Stellen Sie die Klemmmuttern und/oder das
Kugelgelenk ein, bis sich die untere hintere Kante
des Kupplungspedals 9,5 cm ± 3 mm von der
Oberseite des Bodenplattensternmusters befindet,
wenn Sie eine Kraft von 1,8 kg auf das Pedal
anwenden.
Hinweis: Kraft wird angewendet, so dass das
Auslöselager etwas die Druckplattenzinken
berührt.
4. Setzen Sie die Rücklauffeder wieder auf den
Kupplungshebel.
5. Prüfen Sie, dass sich die hintere Kante des
Kupplungspedals 14 cm ± 3 mm von der
Oberseite des Bodenplattensternmusters befindet.
Wenn die Abmessung nicht stimmt, stellen Sie
den oberen Anschlag des Kupplungspedals ein.
Hinweis: Die Kupplung sollte nicht weniger als
1,9 cm Spiel haben.
6. Ziehen Sie die Klemmmuttern fest, wenn die
Einstellung vorgenommen ist.
7. Prüfen Sie die Einstellung des Kupplungs-
sicherheitsschalters erneut (Bild 58). Der Motor
darf erst anlaufen, wenn der Abstand zwischen
dem Kupplungspedal und dem Boden 2,9 cm
± 6 mm beträgt. Lösen Sie ggf. die Klemm-
muttern und verstellen Sie den Abstand nach
oben oder unten.
49
1
4
Bild 57
2
