Toro Workman 3200 Bedienungsanleitung Seite 25

1
6
3

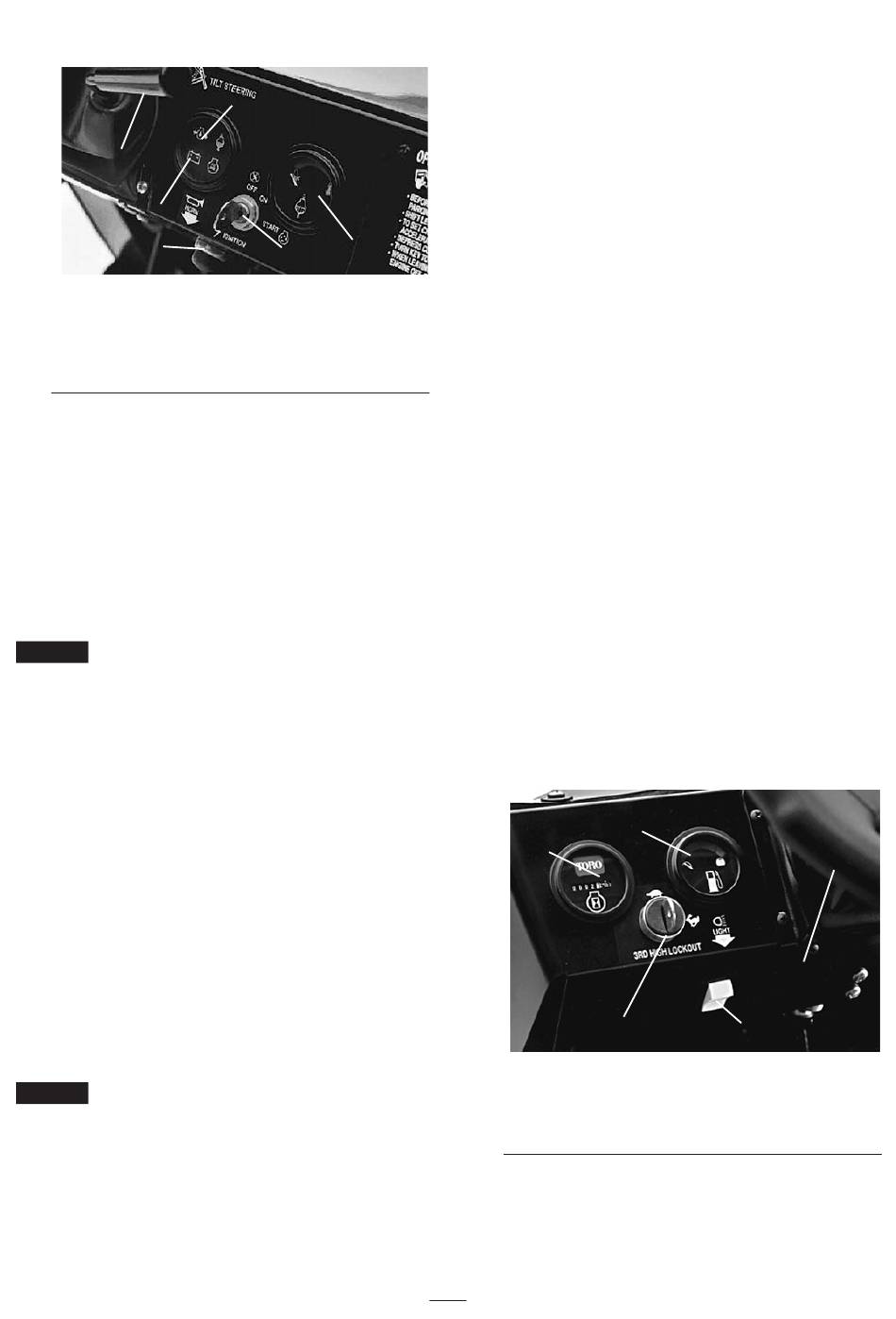

1. Lenkradverstellhebel
2. Zündschloss
3. Hupe
4. Temperaturanzeige
5. Lampe für niedrigen Ölstand
6. Ladelampe
Lampe für niedrigen Ölstand (Bild 23)—Eine
Lampe leuchtet auf, wenn der Öldruck bei laufendem
Motor unter einen sicheren Wert abfällt. Wenn die
Lampe an- und ausgeht oder immer aufleuchtet, halten
Sie das Fahrzeug an, stellen Sie den Motor ab und
prüfen Sie den Ölstand. Wenn der Ölstand niedrig war,
die Lampe nach dem Auffüllen von Öl jedoch beim
Starten des Motors nicht ausgeht, stellen Sie den
Motor sofort ab und wenden Sie sich an den lokalen
TORO Fachhändler.
Setzen Sie das Fahrzeug erst nach
Wichtig
durchgeführter Reparatur ein. Ansonsten könnte der
Motor beschädigt werden.
Zündschloss (Bild 23)—Das Zündschloss, mit dem
der Motor gestartet und abgestellt wird, hat drei
Stellungen: OFF, ON/Preheat und START. Drehen Sie
den Zündschlüssel im Uhrzeigersinn auf die START-
Stellung, um den Anlasser zu aktivieren. Lassen Sie
den Schlüssel los, wenn der Motor startet. Der
Schlüssel geht von selbst auf die ON-Stellung zurück.
Drehen Sie den Schlüssel entgegen dem Uhrzeigersinn
in die OFF-Stellung, wenn Sie den Motor abstellen
möchten.
Ladelampe (Bild 23)—Diese Lampe leuchtet auf,
wenn die Batterie entladen wird. Wenn die Lampe
beim Einsatz des Fahrzeugs aufleuchtet, stoppen Sie
das Fahrzeug und stellen Sie den Motor ab. Prüfen Sie
mögliche Ursachen, wie z. B. Lichtmaschinenriemen.
Wenn der Riemen der Lichtmaschine lose
Wichtig
oder gebrochen ist, fahren Sie erst mit dem Fahrzeug,
wenn Sie die erforderliche Einstellung oder Reparatur
ausgeführt haben. Ansonsten könnte der Motor
beschädigt werden.
5
4
2
Bild 23
So prüfen Sie die Funktion der Warnlampen:
1. Stellen Sie die Feststellbremse fest.
2. Drehen Sie den Zündschlüssel auf die ON-
Stellung. Starten Sie nicht den Motor. Die
Ladelampe und die Öldrucklampen sollten
aufleuchten. Wenn eine Lampe nicht aufleuchtet,
ist eine Birne durchgebrannt, oder das System
weist einen Fehler auf, der repariert werden muss.
Hinweis: Die Warnlampe für eine zu hohe
Wassertemperatur ist nicht funktionsfähig.
Betriebsstundenzähler (Bild 24)—Der Betriebs-
stundenzähler zeigt die Stunden an, die der Motor
gelaufen hat. Der Betriebsstundenzähler wird aktiviert,
wenn das Zündschloss in die Stellung „Ein" gedreht
wird.
Lichtschalter (Bild 24)—Mit diesem Schalter
schalten Sie die Scheinwerfer ein. Drücken Sie den
Schalter rein, um die Scheinwerfer einzuschalten.
Dritthöchster Sperrschalter (Bild 24)—Wenn Sie
den Schalter in die Langsam-Stellung schieben und
den Schlüssel abziehen, kann der dritte Gang nicht im
hohen Bereich eingelegt werden. Der Motor wird
abgestellt, wenn der Schalthebel im hohen Bereich in
den dritten Gang gelegt wird. Der Schlüssel wird mit
nach unten zeigenden Auskerbungen eingesteckt.
Drücken Sie den Schlüssel ein, wenn Sie ihn drehen
möchten. Der Schlüssel kann in beiden Stellungen
abgezogen werden.
2
4
1. Lichtschalter
2. Betriebsstundenzähler
3. Kraftstoffuhr
4. Sperrschalter für den dritten Gang
5. Lenkrad
Kraftstoffuhr (Bild 24)—Die Kraftstoffuhr zeigt die
Kraftstoffmenge im Tank an. Sie funktioniert nur bei
eingeschalteter Zündung.
25
3
1
Bild 24
5
