Toro Workman 3200 Bedienungsanleitung Seite 43

Risse, indem Sie in Richtung einer hellen
Lichtquelle hindurch blicken.
5. Prüfen Sie den neuen Filter auf eventuelle
Versandschäden. Prüfen Sie das versiegelte Ende
des Filters. Bauen Sie nie defekte Luftfilter ein.
6. Setzen Sie den neuen Filter in den Filterkörper
ein. Stellen Sie sicher, dass der Filter einwandfrei
abdichtet, indem Sie beim Einbauen Druck auf
den Außenrand des Filters ausüben. Drücken Sie
nie auf die Mitte des Filters.
7. Setzen Sie die Abdeckung auf und sichern Sie die
Laschen.

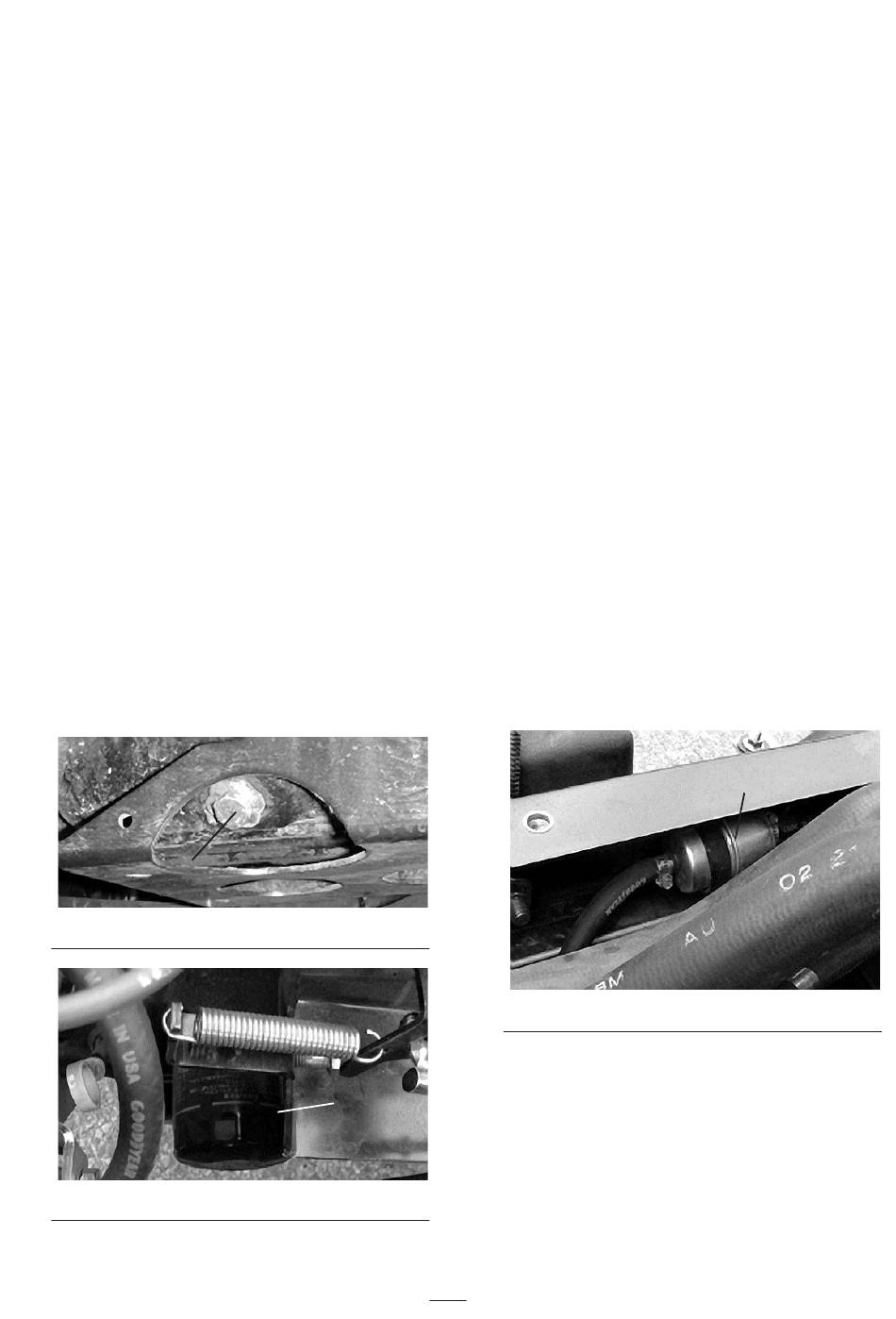

Auswechseln von Motoröl und
Filter (Bild 40 & 41)
Wechseln Sie das Öl und den -filter zunächst nach den
ersten 50 Betriebsstunden und dann alle 100 Stunden.
1. Heben Sie die Ladepritsche (falls vorhanden) an
und setzen Sie die Sicherheitsstütze auf den
ausgefahrenen Hubzylinder, um die Ladepritsche
abzustützen.
2. Entfernen Sie die Ablassschraube und lassen Sie
das Öl in das Auffanggefäß ab. Schrauben Sie die
Ablassschraube wieder ein, nachdem das Öl
abgelaufen ist.
1. Ablassschraube—Motoröl
1. Motorölfilter
1
Bild 40
1
Bild 41
3. Entfernen Sie den Ölfilter. Ölen Sie die neue
Dichtung am Ölfilter leicht mit frischem Öl ein,
bevor Sie den Filter eindrehen. Schrauben Sie den
Filter auf, bis die Dichtung die Befestigungsplatte
berührt. Ziehen Sie sie dann noch eine
Drehung an. NICHT ZU FEST.
4. Füllen Sie Öl in das Kurbelgehäuse. Siehe Prüfen
des Motoröls auf Seite 18.
Kraftstoffanlage (Bild 42)
Kraftstoffleitungen und -anschlüsse
Prüfen Sie die Leitungen und Anschlüsse alle 600
Stunden oder mindestens einmal jährlich. Prüfen Sie
auf Verschleiß, Defekte und lockere Anschlüsse.
Kraftstofffilter
Wechseln Sie die Filterglocke alle 600 Betriebsstunden
aus.
1. Heben Sie die Ladepritsche (falls vorhanden) an
und setzen Sie die Sicherheitsstütze auf den
ausgefahrenen Hubzylinder, um die Ladepritsche
abzustützen.
2. Stellen Sie einen sauberen Behälter unter den
Kraftstofffilter.
1. Kraftstofffilter
3. Lösen Sie die R-Schellen, mit denen die Filter am
Rahmen befestigt sind.
4. Nehmen Sie die Schellen ab, mit denen die
Kraftstofffilter an den Kraftstoffleitungen
befestigt sind.
5. Montieren Sie die neuen Kraftstofffilter mit den
vorher abgenommenen Schellen an den
43
1 ⁄ bis
2
1
Bild 42
2 ⁄
3
