Gasarmatur

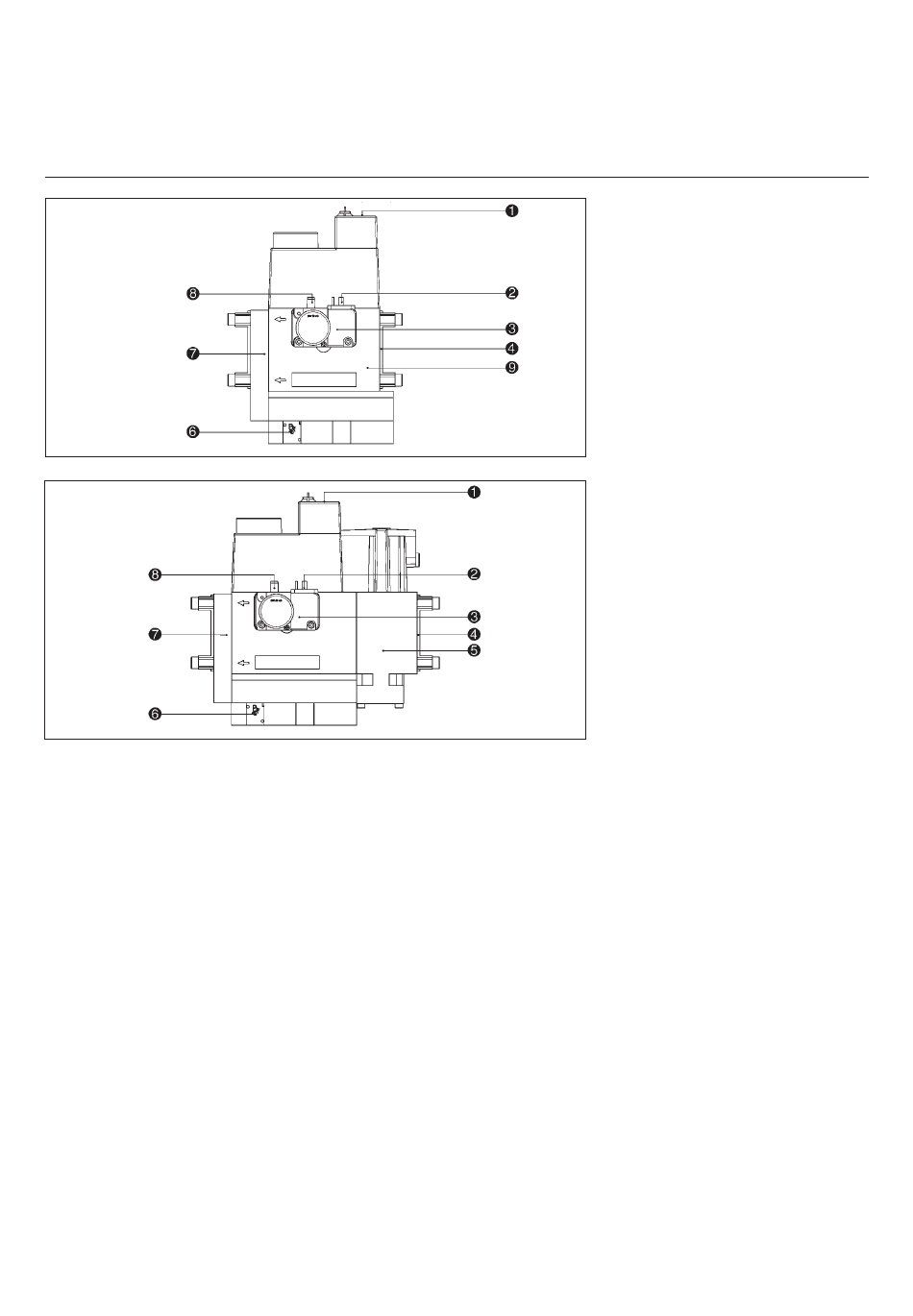

Gasarmatur DMV SE
1
Elektroanschluß der Magnetventile
(DIN 43650)
2
Elektroanschluß des Gasdruck-
wächters (DIN 43650)
3
Gasdruckwächter
4
Gaseingangsflansch
5
Taschenfilter (unter Deckel)
6
Einstellschraube Gasdruck pBr
7
Impulsflansch
8
Gasdruckmeßnippel G1/8
9
Rohrfilter
Einbaulage :
Senkrecht mit nach oben stehendem
Magnet.
8
Die Gaskompakteinheit DMV SE ist
eine Kompakteinheit mit 2 Magnetventi-
len Klasse A, Servo-Druckregler Klasse
A, Filter und Druckwächter.
Schmutzfangeinrichtung : Sieb mit
–
integriertem Filter oder angebautem
Taschenfilter.
Druckwächter GW A5 : Einstellbe-
–
reich 5.....50 mbar
Magnetventil V1/V2 schnell
–
öffnend/schnell schließend.
Servo-Druckregler über Spindel ein-
–
stellbar.
Max. Betriebsüberdruck 500 mbar
–
Eingangsdruckbereich
–
pe 15-500 mbar
Spannung/Frequenz :
–
230V / 50-60 Hz
08/2005 - Art. Nr. 13 018 081A
mit integriertem Rohrfilter
mit Taschenfilter
