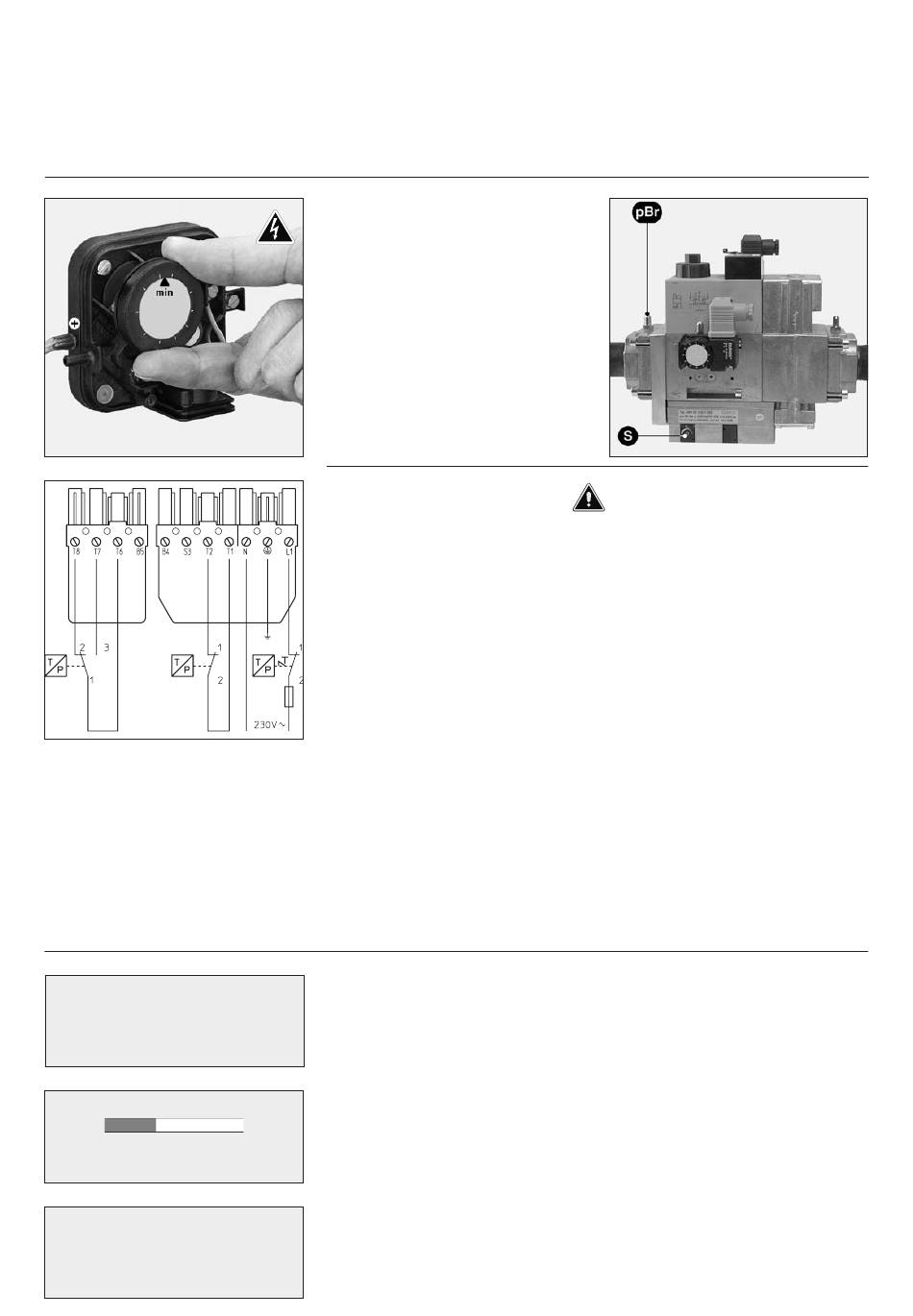

Inbetriebnahme
Elektrische spanning op brander inschakelen
Zelftest van de automaat
Testen Brander
Lucht
Laden Gegevens
0%
Autom. niet geprogrammeerd
44
Luchtdrukschakelaar
· Doorzichtige kap afnemen
· Luchtdrukschakelaar provisorisch op
de minimale waarde instellen.
Instelling drukregelaar
De gasdrukregelaar is vanuit de fabriek
op 11 mbar ingesteld. Gasdruk na de
eerste branderstart meten (meetpunt
op uitgaande flens) en zonodig d.m.v.
de gasdrukinstelschroef pBr corrigeren.
Na de inbedrijfstelling niet meer
wijzigen.
Electrische aansluitingen
De stroomverzorging en elektrische
aansluiting moeten vold oen
enaangesloten worden volgens de
geldende normen en eisen.
Der Anschluß des Brenners und der
Regelung muß gemäß Stromlaufplan
erfolgen.
De voeding moet afgezekerd zijn op
10A.
Bei Kesselsteuerungen, die nur
mit max. 6,3 A abgesichert werden
dürfen, muß der Brennermotor über
eine separate Zuleitung versorgt
werden (Hilfsrelais als Zubehör
erhältlich).
De 4 en 7 polige steker
aansluiten op de contrasteker van de
brander-automaat, evenzo de stekers,
grijs en zwart, op de overeenkomstige
stekers op het gasregelblok aansluiten.
Zelftest van de automaat
Brander door hoofdschakelaar inschakelen. De branderautomaat voert een zelftest
Gas
uit. Als de automaat nog niet geprogrammeerd is geeft het display aansluitend
"Automaat niet geprogrammeerd"
Zelftest van de automaat en de stappenmotoren lucht en gas.
De uitlezing laadt de in de branderautomaat onthouden gegevens.
100%
De automaat werd nog niet geprogrammeerd.
08/2005 - Art. Nr. 13 018 081A
Let op!
· Voor het elektrisch aansluiten, eerst
de gaskraan sluiten.
· 7 polige steker aansluiten op de
automaat.
· Voor werkzaamheden aan de
gas-en luchtmotor of de e-bus
verbinding, dient eerst de brander
d.m.v. het losnemen van de 7-polige
steker, spanningsloos gemaakt
worden.
