Overzicht
Branderbeschrijving
Branderbeschrijving
De brander VECTRON G 04.540
MODULO is milieuvriendelijke,
modulerend werkende gasbranders met
elektronische gas/lucht regeling in
monoblok uitvoering. Ze zijn geschikt
voor alle in de EN 4702 bedoelde
toestellen, binnen hun
belastinggrenzen.
30
Leveringsomvang
De brander wordt in drie
verpakkingseenheden geleverd:
· Branderhuis met
bedieningsvoorschriften, elektrisch
schema, onderdelenlijst,
Heizraumtafel.
· Branderkop met flensafdichting en
bevestigingsschroeven.
· Gasstraat.
08/2005 - Art. Nr. 13 018 081A
Extra's op wens leverbaar:
Manometer
–
Compensator
–
Prüfbrenner
–
externe luchtaansluiting
–
Gasafsluiter
–
Thermisches Sicherheitsventil
–
Hilfsrelais für Brennermotor.
–

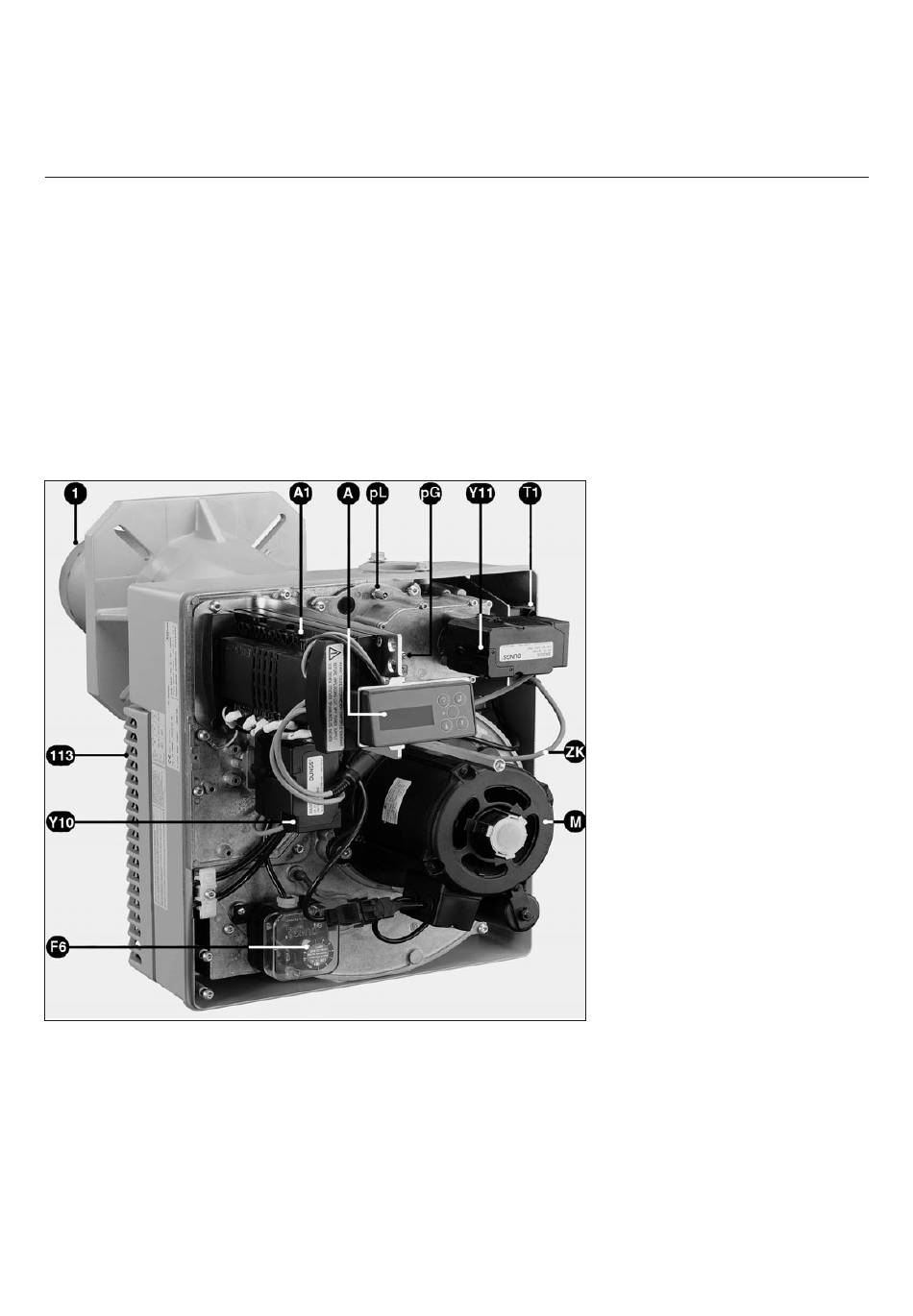

1 Vlampijp
A1 Branderautomaat
A Display
pL Luchtdrukmeetnippel
pG Gasdrukmeetnippel
Y11 Stappenmotor gas
T1 Ontsteektrafo
M Ventilatormotor
F6 Luchtdrukschakelaar
Y10 Stappenmotor lucht
113 Luchtaanzuigkast
ZK Ontstekingskabel
