Montage
Prüfung / Einstellung
Mischeinrichtung
4
14
40
08/2005 - Art. Nr. 13 018 081A

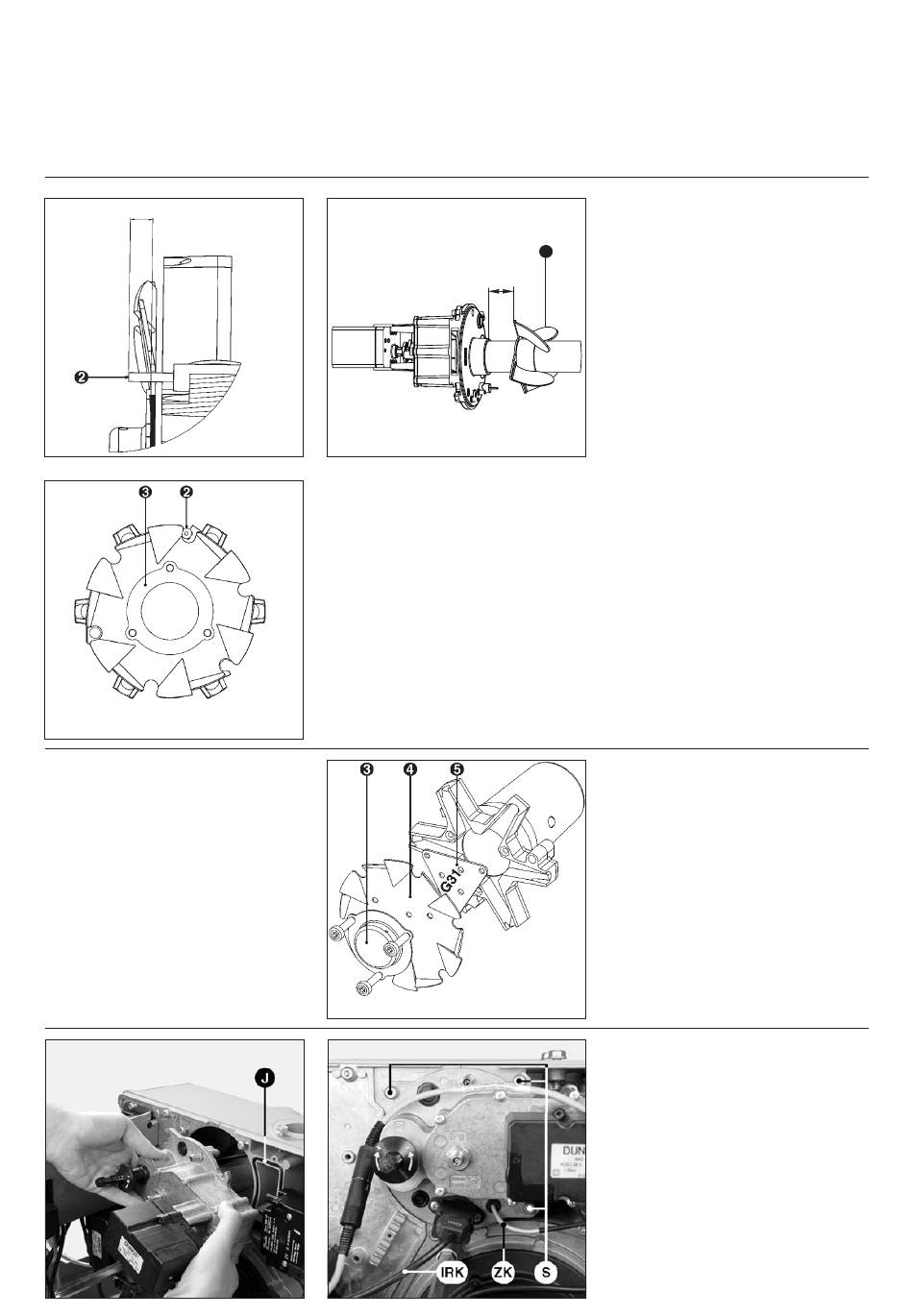

Kontrolle der Mischeinrichtung
· Einstellung der Zündelektrode 2
gemäß Darstellung prüfen. Bei
6
richtiger Einstellung steht der Isolier-
körper bündig mit Stauscheibe 4.
· Abstand Drallring 6 zu Deckel
Mischeinrichtung überprüfen.
Einstellung auf Flüssiggasbetrieb.
· Stützgasblende 3 und Stauscheibe 4
demontieren.
· Abdeckplatte 5 um 180° wenden, so
daß Bohrungen in Stauscheibe
verschlossen werden.
· Stauscheibe 4 und Stützgasblende 3
wieder montieren (Aufschrift G31
zeigt zum Gasrohr).
Montage Mischeinrichtung
· O-Ring J in Nut des
Gasanschlußstückes einlegen
(O-Ring befindet sich im Gaskanal
des Brennergehäuses).
· Mischeinrichtung einbauen.
· Deckel festschrauben (3 Schrauben S
im Bajonettverschluß).
· Schrittmotor Gas mit
Zwischenstecker anschließen.
(Achtung : Brenner muß
spannungsfrei sein).
· Anschlußkabel IRK mit IR Detektor
von Automat in Halter einstecken.
· Zündkabel ZK an Zündtrafo
anschließen.
