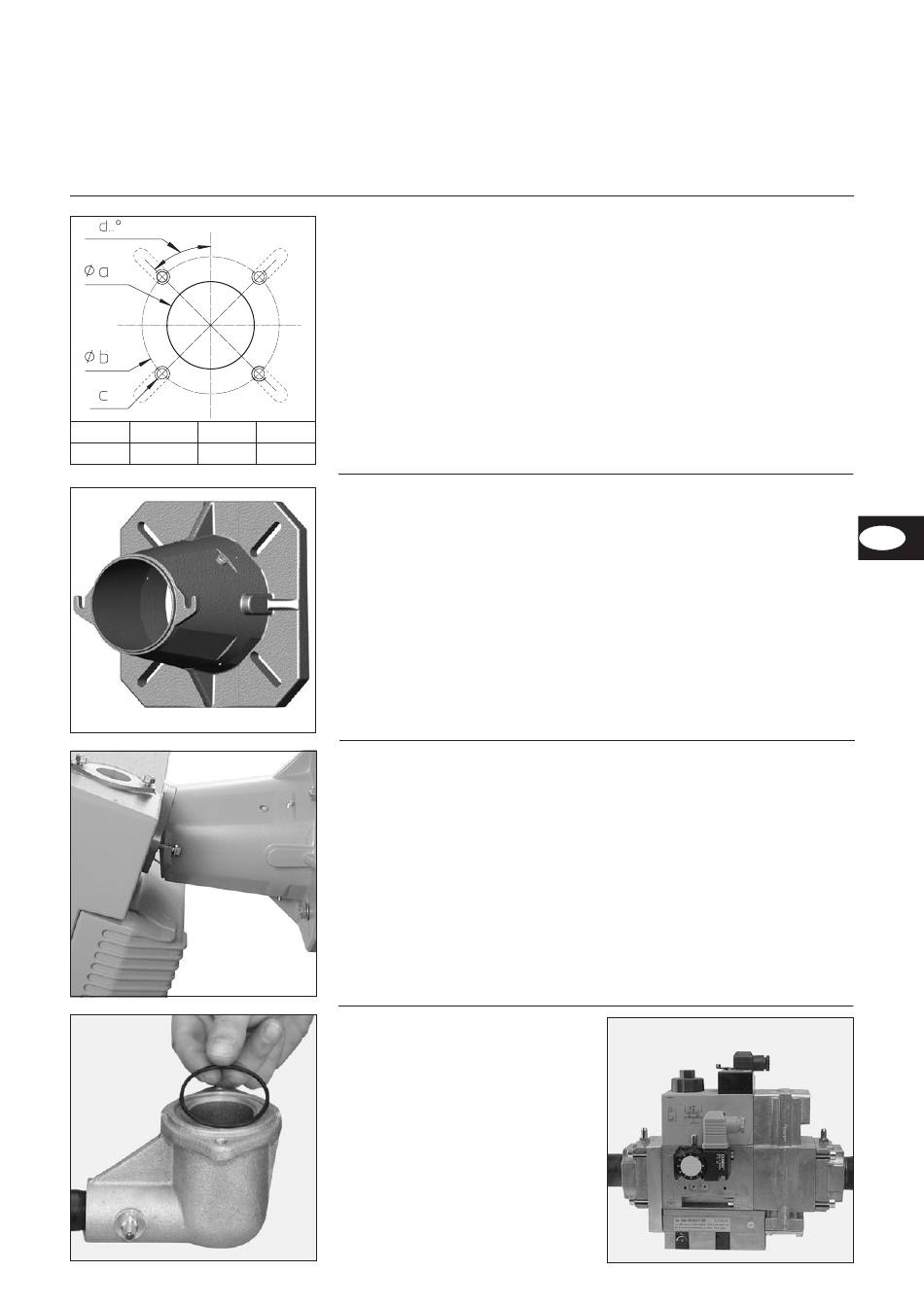

Montage
Brennkopf
Brennergehäuse
Gasarmatur
Ø a
Ø b
c
155
180-270
M10
Vorbereitung Kesseltür
· Brennerplatte/Kesseltüre gemäß
nebenstehender Zeichnung
vorbereiten.
· Innendurchmesser Ø 155 mm
festlegen.
· Für die Brennkopfflansch-
befestigung sind 4 Bohrungen M10
(Lochkreisdurchmesser 180-270
mm) gemäß nebenstehender
Zeichnung erforderlich.
d
45°
Montage Brennkopf
· Stehbolzen M10 in die Brenner-
platte/Kesseltüre einschrauben und
die Isolationsunterlage aufsetzen.
Bei Lochkreis <270 vorgestanzte
Langlöcher auf das erforderliche
Mass ausschneiden.
· Brennkopf mit 4 Sechskantmuttern
M10 befestigen, so daß
Anschlußösen für Brennergehäuse
nach oben offen sind.
(s. Bild)
Montage Brennergehäuse
· Auf dem Brennergehäuse die zwei
Schrauben so weit als möglich
herausdrehen.
· Das Brennergehäuse schräg nach
vorn stellen und die zwei Schrauben
in die beiden Anschlußösen des
Brennkopfflansches einhängen.
· Brennergehäuse gegen den
Brennkopfflansch drücken und die 2
Schrauben fest anziehen.
· Falls erforderlich, kann das Gehäuse
über der Brennerkopfachse montiert
werden.
Andere Brennergehäusestellungen sind
nicht möglich.
Montage Gasarmatur DMV SE
· Die richtige Lage des O-Ringes im
Gasanschlußflansch überprüfen.
· Gasanschlußrohr nach links oder
rechts auf Brennergehäuse
montieren.
· Die Gasarmatur so befestigen, daß
die Magnetspulen der DMV SE
unbedingt senkrecht über der
Gasarmatur liegen.
· Fließrichtung beachten.
· Ein thermisch auslösendes
Sicherheitsventil und einen
Gaskugelhahn (bauseits) vor der
Gasarmatur montieren.
08/2005 - Art. Nr. 13 018 081A
DE
13
