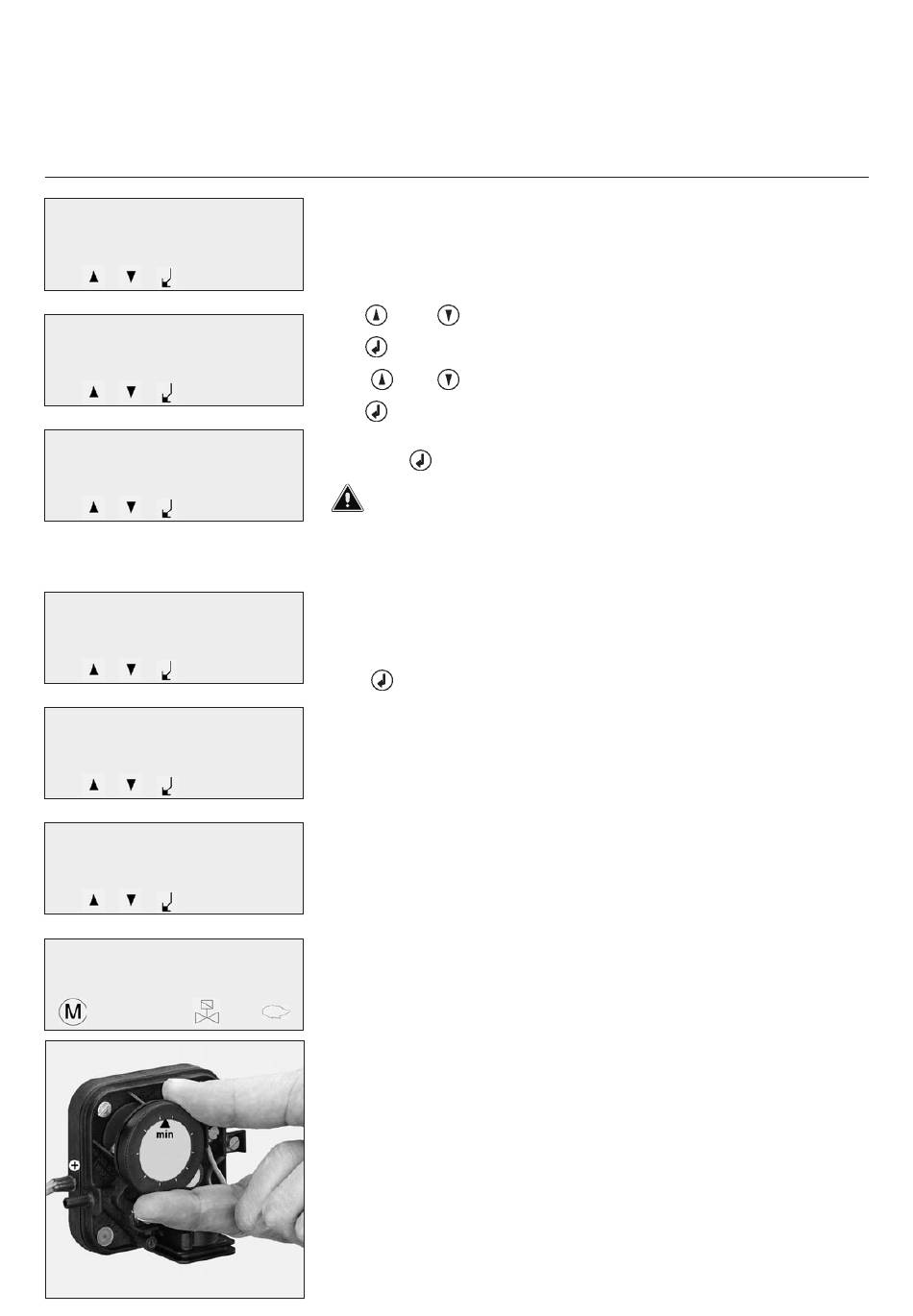

Inbetriebnahme
Einstellmodus
Menü Warmeinstellung : Einstellung des Brenners
Zündlast
Luft : .. ' .
Weiter
Kleinlast
Luft : .. ' .
Weiter
Einstellpunkt
Luft : .. ' .
Weiter
Punkt P3 .... Punkt P8
Vollast
Luft : .. ' .
Weiter
Unterer Lastpunkt
Luft : .. ' .
Weiter
Oberer Lastpunkt
Luft : .. ' .
Weiter
Betrieb
Luft : .. ' .
22
Brenner verharrt in Zündlast, Einstellpunkt P0.
P0
· Gasdruck pBr überprufen (Werkeinstellung 11mbar). Bei späterer Änderung
Gas : ..' .
müssen alle Einstellwerte korrigiert werden. Daher ggf. Feineinstellung des
Brenners bei P9 beginnen. In jedem Einstellpunkt die Verbrennungswerte über-
prüfen, und wenn nötig Gasdrosselstellung oder Luftklappenstellung verändern.
Hierzu :
· Mit
oder
P1
· Mit
Gas : ..' .
aktivieren (Cursor blinkt).
Zurück
· Mit
oder
· Mit
bestätigen.
Zugang auf den nächsten Einstellpunkt durch Wahl von Weiter und Bestätigung
P2
durch Taste
Gas : ..' .
Zurück
Hinweis :
Die Werte für jeden Einstellpunkt werden erst gespeichert, wenn der Zugang
auf den nächsten Einstellpunkt erfolgt.
· Einstellwerte in Protokoll (Seite 27) eintragen.
· Die einzelnen Einstellpunkte bis Punkt 9 (Vollast) anfahren.
P9
· Gasdurchsatz Vollast überprüfen gegebenenfalls Gas und Luft anheben bzw.
Gas : ..' .
senken.
Zurück
· Sind alle Einstellpunkte P0 bis P9 optimiert in Einstellpunkt P9 "Weiter" bestäti-
gen
.
Brenner fährt in unteren Betriebspunkt bu.
bu
Gas :
· Abgastemperatur und Gasdurchsatz Kleinlast überprüfen, ggf. Brennerleistung
durch Korrektur bu anpassen.
· Bestätigung "Weiter".
bo
Brenner fährt in oberen Betriebspunkt bo.
Gas :
· Abgastemperatur und Gasdurchsatz Großlast überprüfen, ggf. Brennerleistung
durch Korrektur bo anpassen. Anpassung erfolgt nur durch Änderung der Luft-
klappe.
· Mit Bestätigung "Weiter" ist der Einstellvorgang abgeschlossen, Brenner
schaltet in Betriebsmodus.
· Brenner fährt in unteren Betriebspunkt und wartet auf eine Wärmenanforde-
Gas :
rung.
· Brenner regelt im vorgegebenen Leistungsband bu-bo entsprechend der
Vorgabe des Regelthermostats.
Einstellen Luftdruckwächter
· Wenn der Brenner auf Nennlast läuft Gebläsedruck ermitteln.
· Luftdruckwächter ca. 15% unter ermittelten Wert einstellen.
08/2005 - Art. Nr. 13 018 081A
Luft oder Gas anwählen.
Wert ändern.
.
