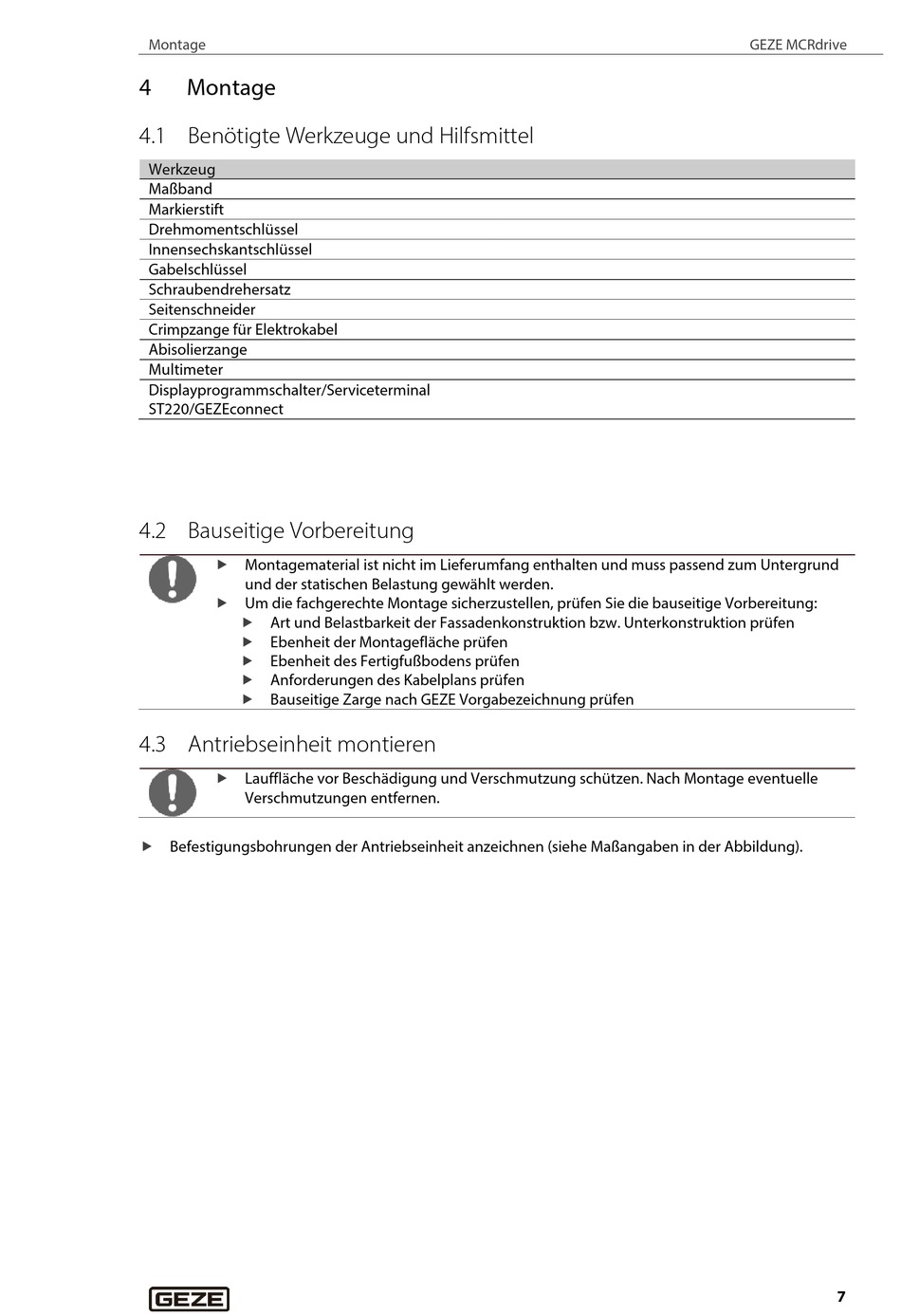

Montage
4
Montage
4.1 Benötigte Werkzeuge und Hilfsmittel
Werkzeug
Maßband
Markierstift
Drehmomentschlüssel
Innensechskantschlüssel
Gabelschlüssel
Schraubendrehersatz
Seitenschneider
Crimpzange für Elektrokabel
Abisolierzange
Multimeter
Displayprogrammschalter/Serviceterminal
ST220/GEZEconnect
4.2 Bauseitige Vorbereitung
Montagematerial ist nicht im Lieferumfang enthalten und muss passend zum Untergrund
und der statischen Belastung gewählt werden.
Um die fachgerechte Montage sicherzustellen, prüfen Sie die bauseitige Vorbereitung:
Art und Belastbarkeit der Fassadenkonstruktion bzw. Unterkonstruktion prüfen
Ebenheit der Montagefläche prüfen
Ebenheit des Fertigfußbodens prüfen
Anforderungen des Kabelplans prüfen
Bauseitige Zarge nach GEZE Vorgabezeichnung prüfen
4.3 Antriebseinheit montieren
Lauffläche vor Beschädigung und Verschmutzung schützen. Nach Montage eventuelle
Verschmutzungen entfernen.
Befestigungsbohrungen der Antriebseinheit anzeichnen (siehe Maßangaben in der Abbildung).
GEZE MCRdrive
7
