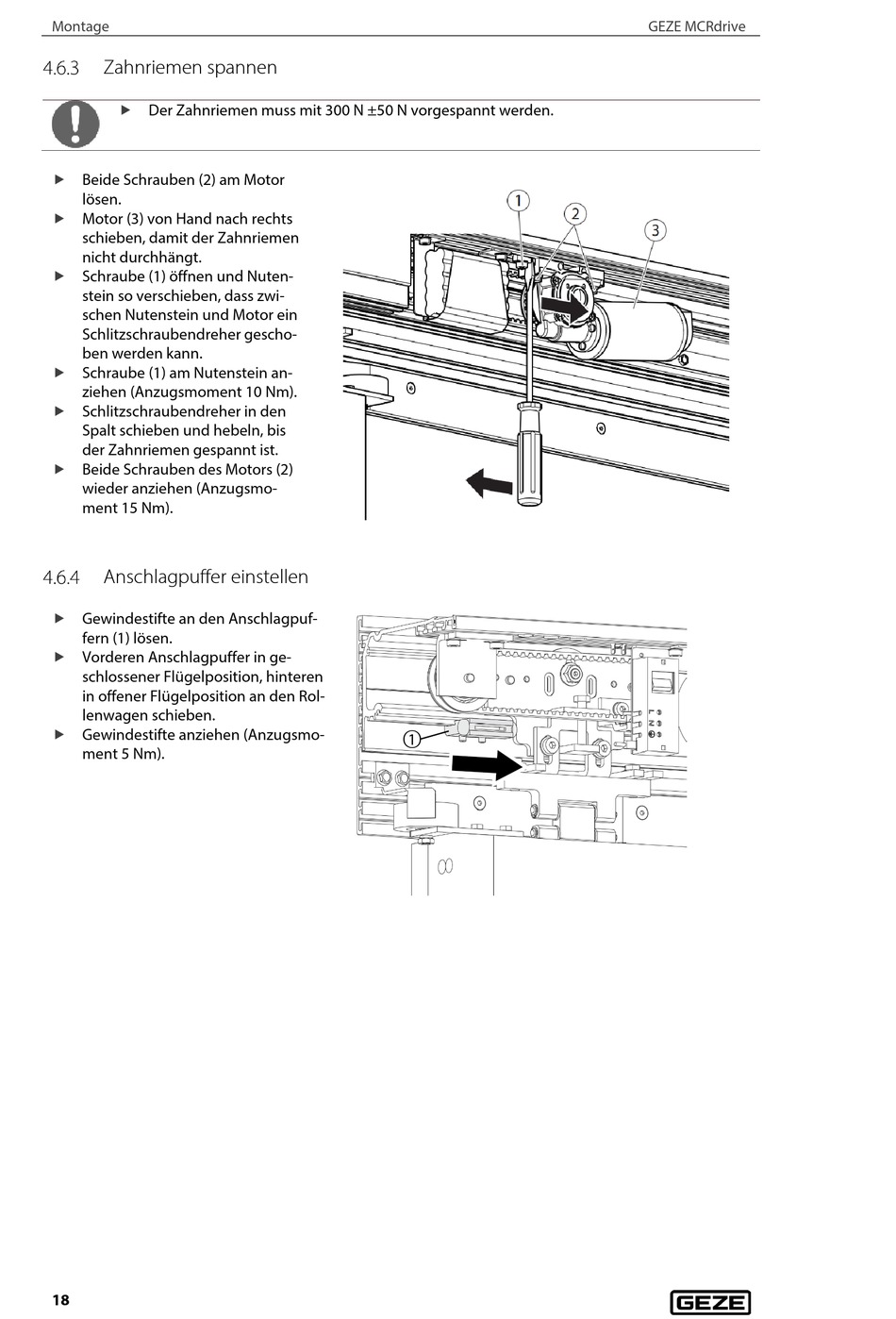

Montage
Zahnriemen spannen
Der Zahnriemen muss mit 300 N ±50 N vorgespannt werden.
Beide Schrauben (2) am Motor
lösen.
Motor (3) von Hand nach rechts
schieben, damit der Zahnriemen
nicht durchhängt.
Schraube (1) öffnen und Nuten-
stein so verschieben, dass zwi-
schen Nutenstein und Motor ein
Schlitzschraubendreher gescho-
ben werden kann.
Schraube (1) am Nutenstein an-
ziehen (Anzugsmoment 10 Nm).
Schlitzschraubendreher in den
Spalt schieben und hebeln, bis
der Zahnriemen gespannt ist.
Beide Schrauben des Motors (2)
wieder anziehen (Anzugsmo-
ment 15 Nm).
Anschlagpuffer einstellen
Gewindestifte an den Anschlagpuf-
fern (1) lösen.
Vorderen Anschlagpuffer in ge-
schlossener Flügelposition, hinteren
in offener Flügelposition an den Rol-
lenwagen schieben.
Gewindestifte anziehen (Anzugsmo-
ment 5 Nm).
