Montage

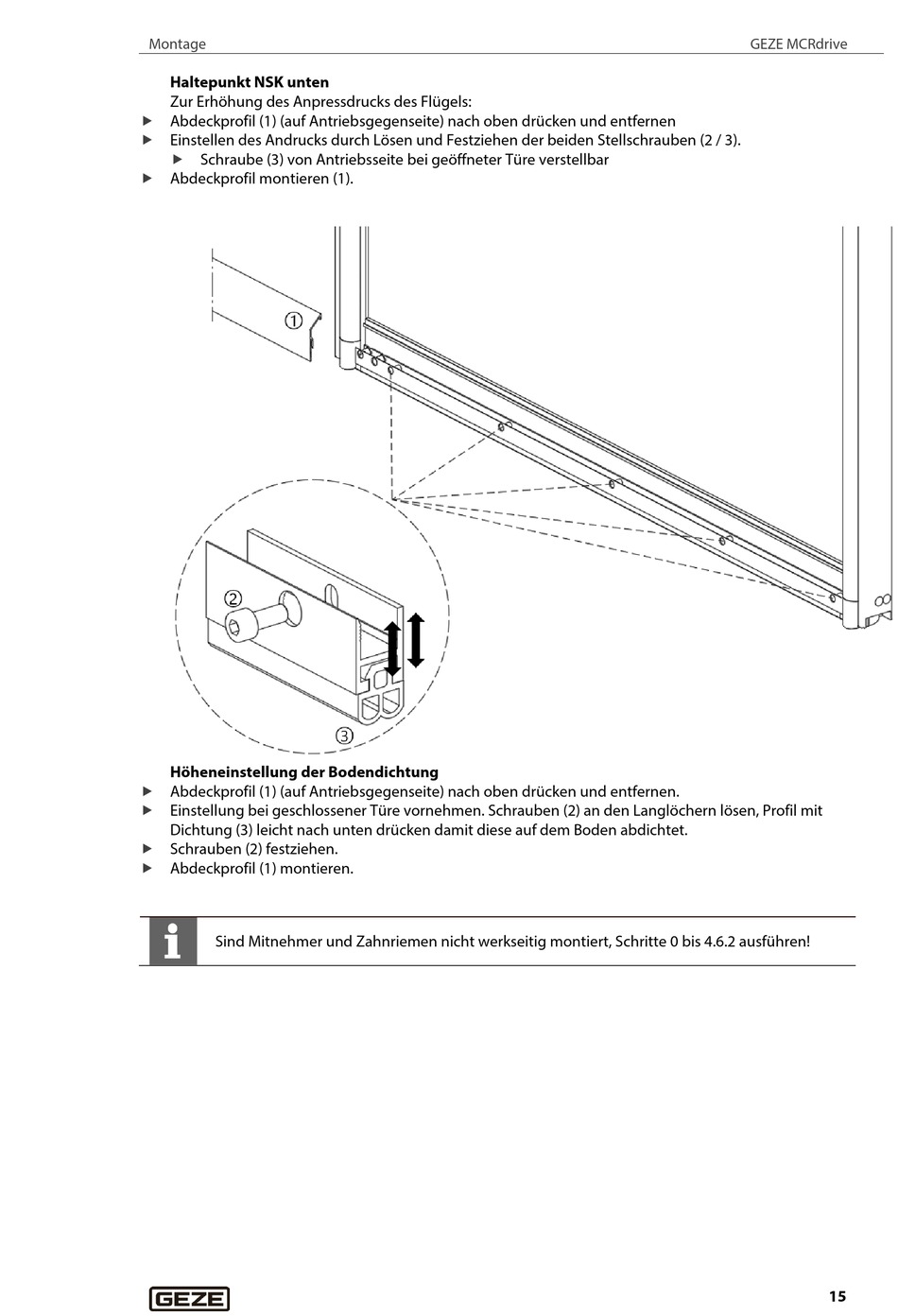

Haltepunkt NSK unten
Zur Erhöhung des Anpressdrucks des Flügels:
Abdeckprofil (1) (auf Antriebsgegenseite) nach oben drücken und entfernen
Einstellen des Andrucks durch Lösen und Festziehen der beiden Stellschrauben (2 / 3).
Schraube (3) von Antriebsseite bei geöffneter Türe verstellbar
Abdeckprofil montieren (1).
Höheneinstellung der Bodendichtung
Abdeckprofil (1) (auf Antriebsgegenseite) nach oben drücken und entfernen.
Einstellung bei geschlossener Türe vornehmen. Schrauben (2) an den Langlöchern lösen, Profil mit
Dichtung (3) leicht nach unten drücken damit diese auf dem Boden abdichtet.
Schrauben (2) festziehen.
Abdeckprofil (1) montieren.
Sind Mitnehmer und Zahnriemen nicht werkseitig montiert, Schritte 0 bis 4.6.2 ausführen!
GEZE MCRdrive
15
