Montage

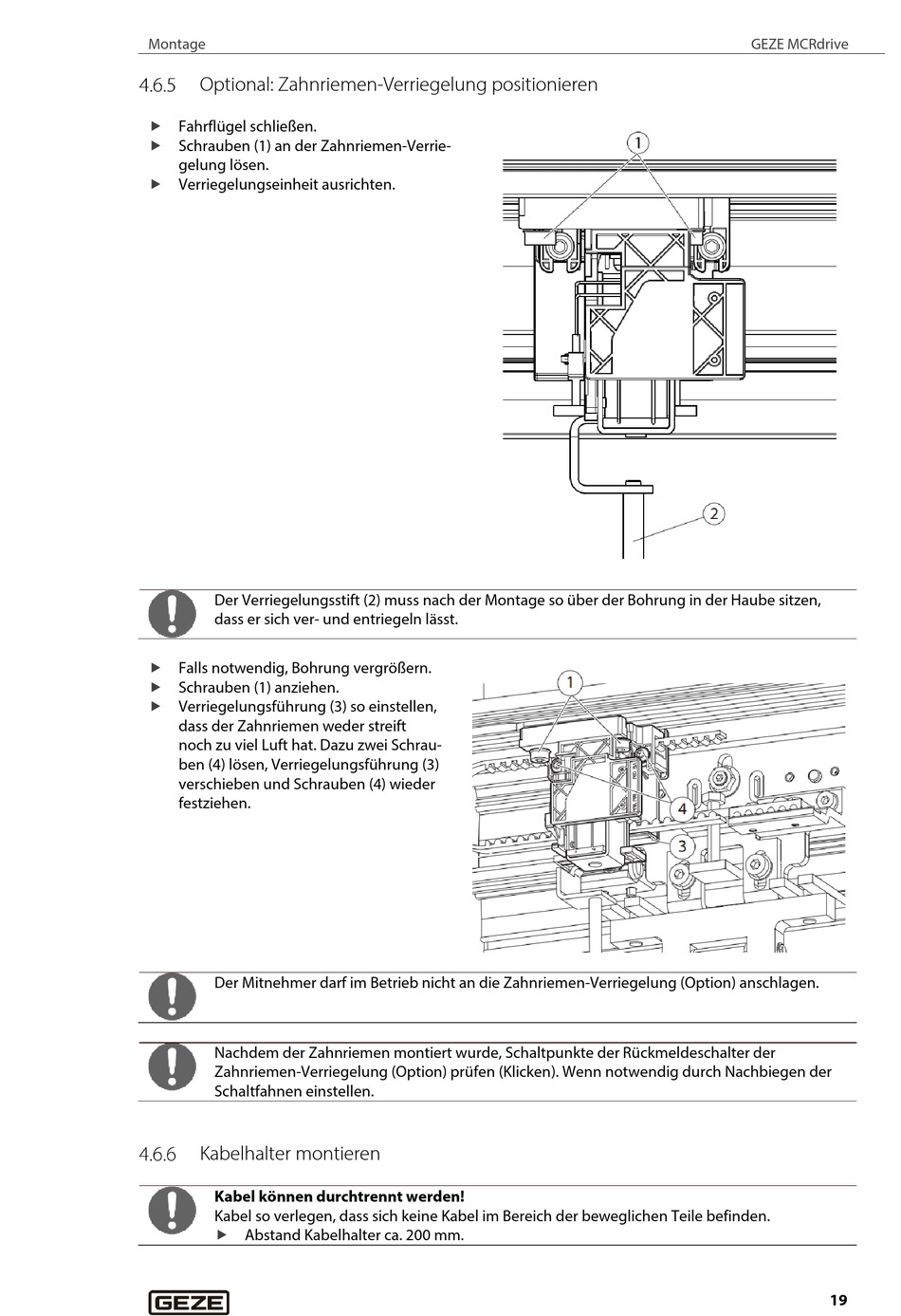

Optional: ZahnriemenVerriegelung positionieren
Fahrflügel schließen.
Schrauben (1) an der Zahnriemen-Verrie-
gelung lösen.
Verriegelungseinheit ausrichten.
Der Verriegelungsstift (2) muss nach der Montage so über der Bohrung in der Haube sitzen,
dass er sich ver- und entriegeln lässt.
Falls notwendig, Bohrung vergrößern.
Schrauben (1) anziehen.
Verriegelungsführung (3) so einstellen,
dass der Zahnriemen weder streift
noch zu viel Luft hat. Dazu zwei Schrau-
ben (4) lösen, Verriegelungsführung (3)
verschieben und Schrauben (4) wieder
festziehen.
Der Mitnehmer darf im Betrieb nicht an die Zahnriemen-Verriegelung (Option) anschlagen.
Nachdem der Zahnriemen montiert wurde, Schaltpunkte der Rückmeldeschalter der
Zahnriemen-Verriegelung (Option) prüfen (Klicken). Wenn notwendig durch Nachbiegen der
Schaltfahnen einstellen.
Kabelhalter montieren
Kabel können durchtrennt werden!
Kabel so verlegen, dass sich keine Kabel im Bereich der beweglichen Teile befinden.
Abstand Kabelhalter ca. 200 mm.
GEZE MCRdrive
19
