Produktionstest und Inbetriebnahme

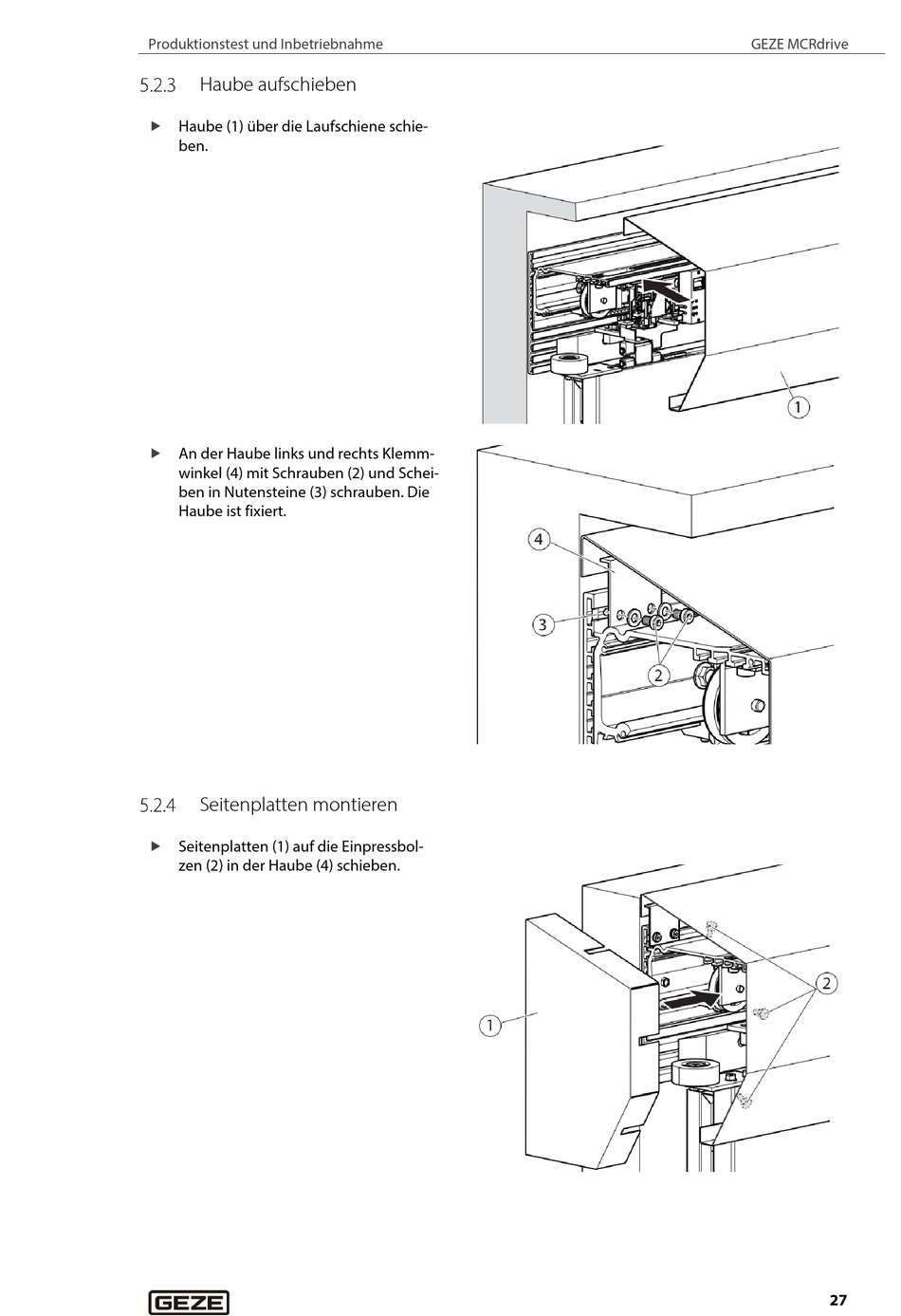

Haube aufschieben

Haube (1) über die Laufschiene schie-
ben.
An der Haube links und rechts Klemm-
winkel (4) mit Schrauben (2) und Schei-
ben in Nutensteine (3) schrauben. Die
Haube ist fixiert.

Seitenplatten montieren

Seitenplatten (1) auf die Einpressbol-
zen (2) in der Haube (4) schieben.
GEZE MCRdrive
27
