Montage

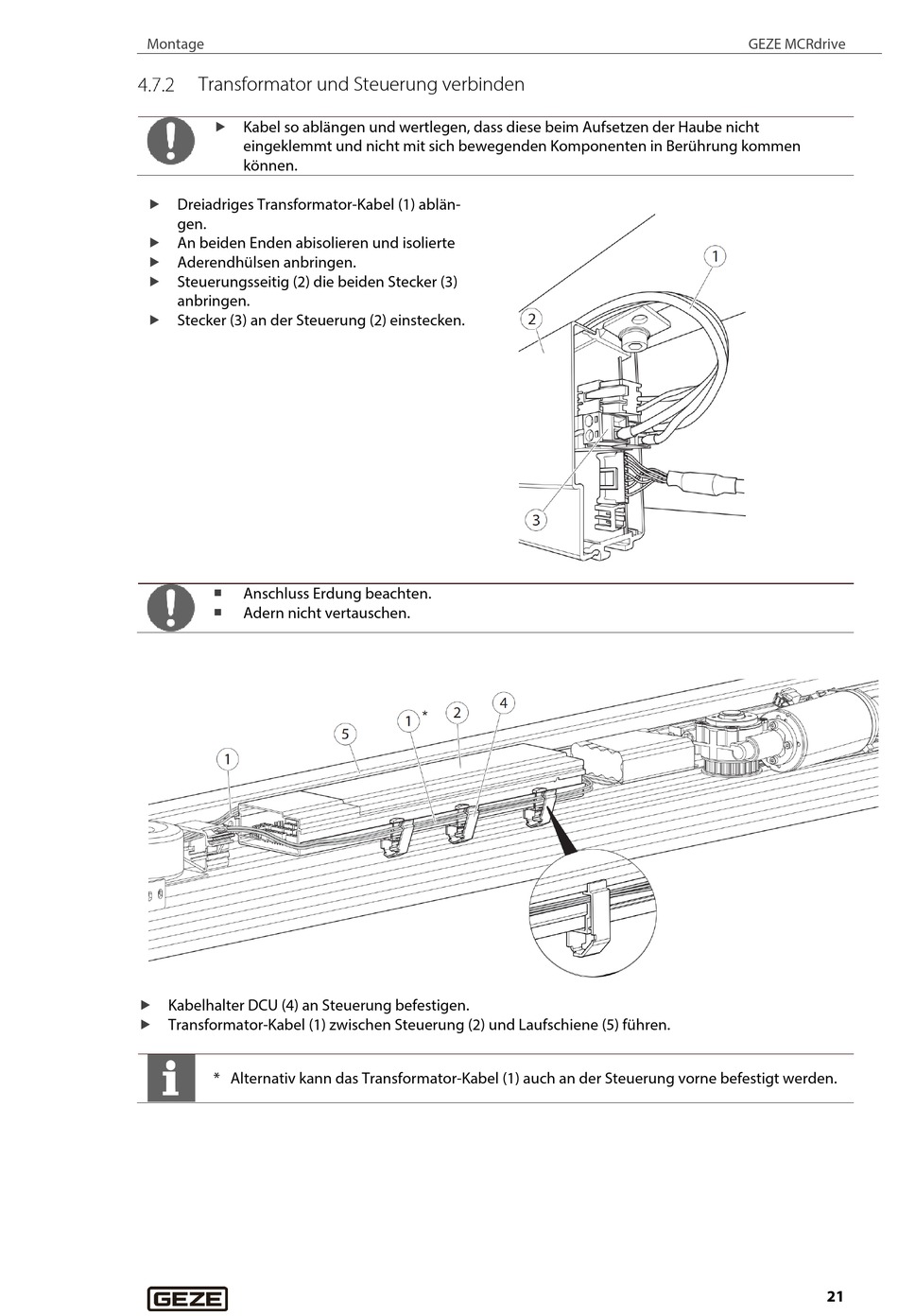

Transformator und Steuerung verbinden
Kabel so ablängen und wertlegen, dass diese beim Aufsetzen der Haube nicht
eingeklemmt und nicht mit sich bewegenden Komponenten in Berührung kommen
können.
Dreiadriges Transformator-Kabel (1) ablän-
gen.
An beiden Enden abisolieren und isolierte
Aderendhülsen anbringen.
Steuerungsseitig (2) die beiden Stecker (3)
anbringen.
Stecker (3) an der Steuerung (2) einstecken.
Anschluss Erdung beachten.
Adern nicht vertauschen.
Kabelhalter DCU (4) an Steuerung befestigen.
Transformator-Kabel (1) zwischen Steuerung (2) und Laufschiene (5) führen.
* Alternativ kann das Transformator-Kabel (1) auch an der Steuerung vorne befestigt werden.
