Produktionstest und Inbetriebnahme
5

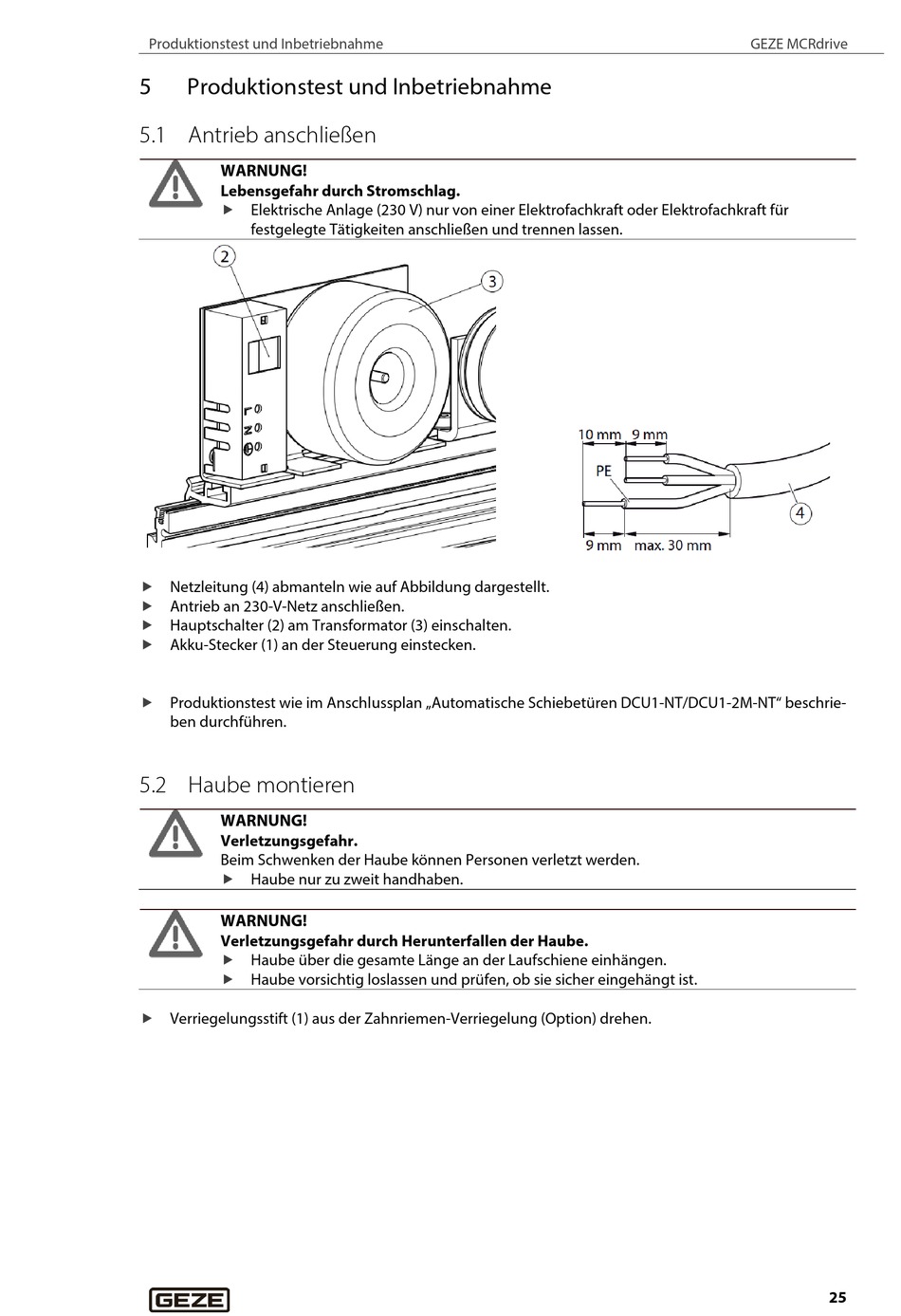

Produktionstest und Inbetriebnahme
5.1 Antrieb anschließen
WARNUNG!
Lebensgefahr durch Stromschlag.
Elektrische Anlage (230 V) nur von einer Elektrofachkraft oder Elektrofachkraft für
festgelegte Tätigkeiten anschließen und trennen lassen.
Netzleitung (4) abmanteln wie auf Abbildung dargestellt.
Antrieb an 230-V-Netz anschließen.
Hauptschalter (2) am Transformator (3) einschalten.
Akku-Stecker (1) an der Steuerung einstecken.
Produktionstest wie im Anschlussplan „Automatische Schiebetüren DCU1-NT/DCU1-2M-NT" beschrie-
ben durchführen.
5.2 Haube montieren
WARNUNG!
Verletzungsgefahr.
Beim Schwenken der Haube können Personen verletzt werden.
Haube nur zu zweit handhaben.
WARNUNG!
Verletzungsgefahr durch Herunterfallen der Haube.
Haube über die gesamte Länge an der Laufschiene einhängen.
Haube vorsichtig loslassen und prüfen, ob sie sicher eingehängt ist.
Verriegelungsstift (1) aus der Zahnriemen-Verriegelung (Option) drehen.
GEZE MCRdrive
25
