Montage

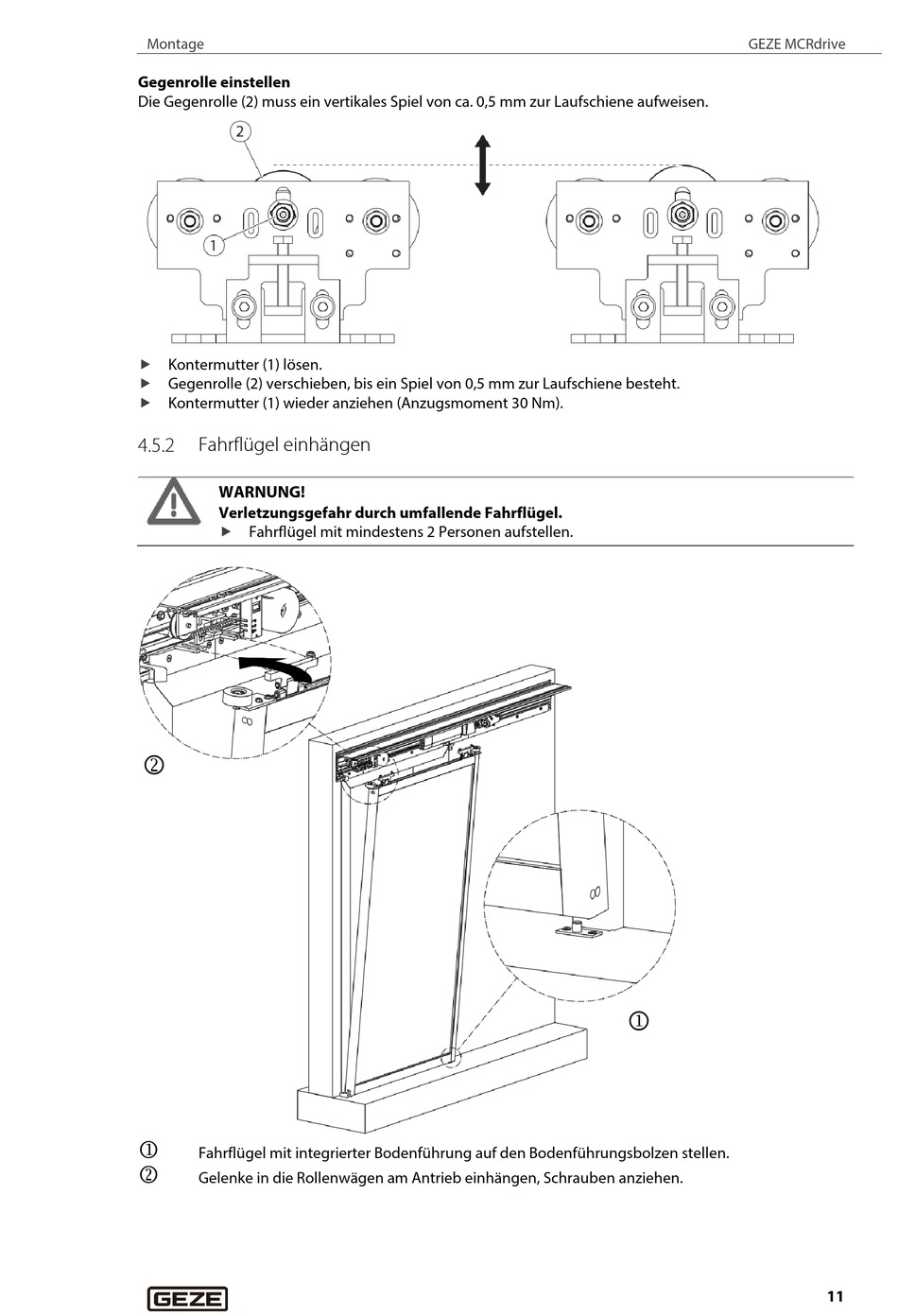

Gegenrolle einstellen
Die Gegenrolle (2) muss ein vertikales Spiel von ca. 0,5 mm zur Laufschiene aufweisen.
Kontermutter (1) lösen.
Gegenrolle (2) verschieben, bis ein Spiel von 0,5 mm zur Laufschiene besteht.
Kontermutter (1) wieder anziehen (Anzugsmoment 30 Nm).
Fahrflügel einhängen
WARNUNG!
Verletzungsgefahr durch umfallende Fahrflügel.
Fahrflügel mit mindestens 2 Personen aufstellen.
Fahrflügel mit integrierter Bodenführung auf den Bodenführungsbolzen stellen.
Gelenke in die Rollenwägen am Antrieb einhängen, Schrauben anziehen.
GEZE MCRdrive
11
