Mitnehmer Montieren - GEZE MCRdrive Montage- Und Serviceanleitung

Montage

Mitnehmer montieren

Der Mitnehmer...
darf über den gesamten Fahrweg an keinem Hindernis streifen.

wird auf dem linken Rollenwagen montiert.


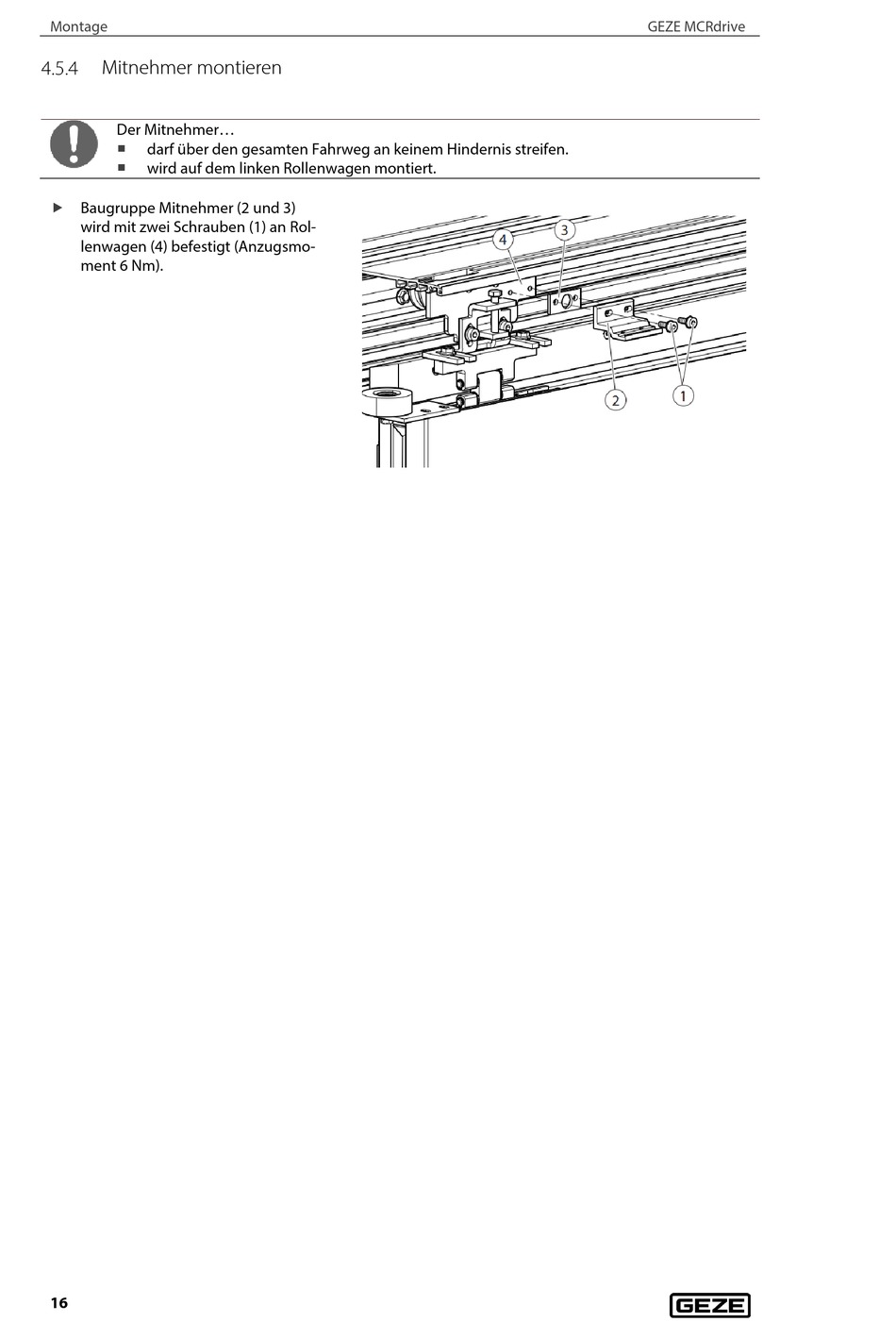

Baugruppe Mitnehmer (2 und 3)

wird mit zwei Schrauben (1) an Rol-
lenwagen (4) befestigt (Anzugsmo-
ment 6 Nm).
16
GEZE MCRdrive
