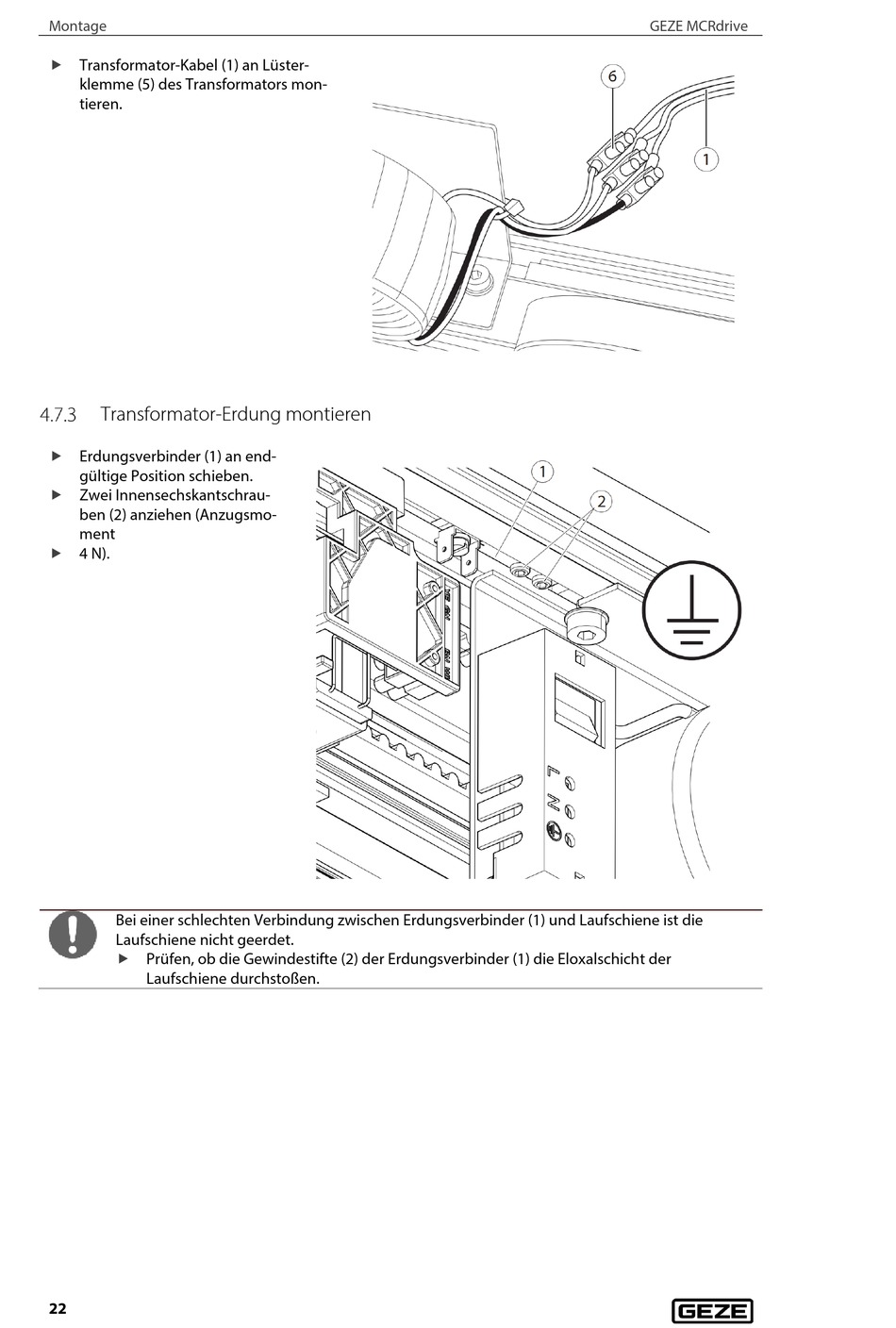

Montage
Transformator-Kabel (1) an Lüster-
klemme (5) des Transformators mon-
tieren.
Transformator-Erdung montieren
Erdungsverbinder (1) an end-
gültige Position schieben.
Zwei Innensechskantschrau-
ben (2) anziehen (Anzugsmo-
ment
4 N).
Bei einer schlechten Verbindung zwischen Erdungsverbinder (1) und Laufschiene ist die
Laufschiene nicht geerdet.
Prüfen, ob die Gewindestifte (2) der Erdungsverbinder (1) die Eloxalschicht der
Laufschiene durchstoßen.
22
GEZE MCRdrive
