Montage

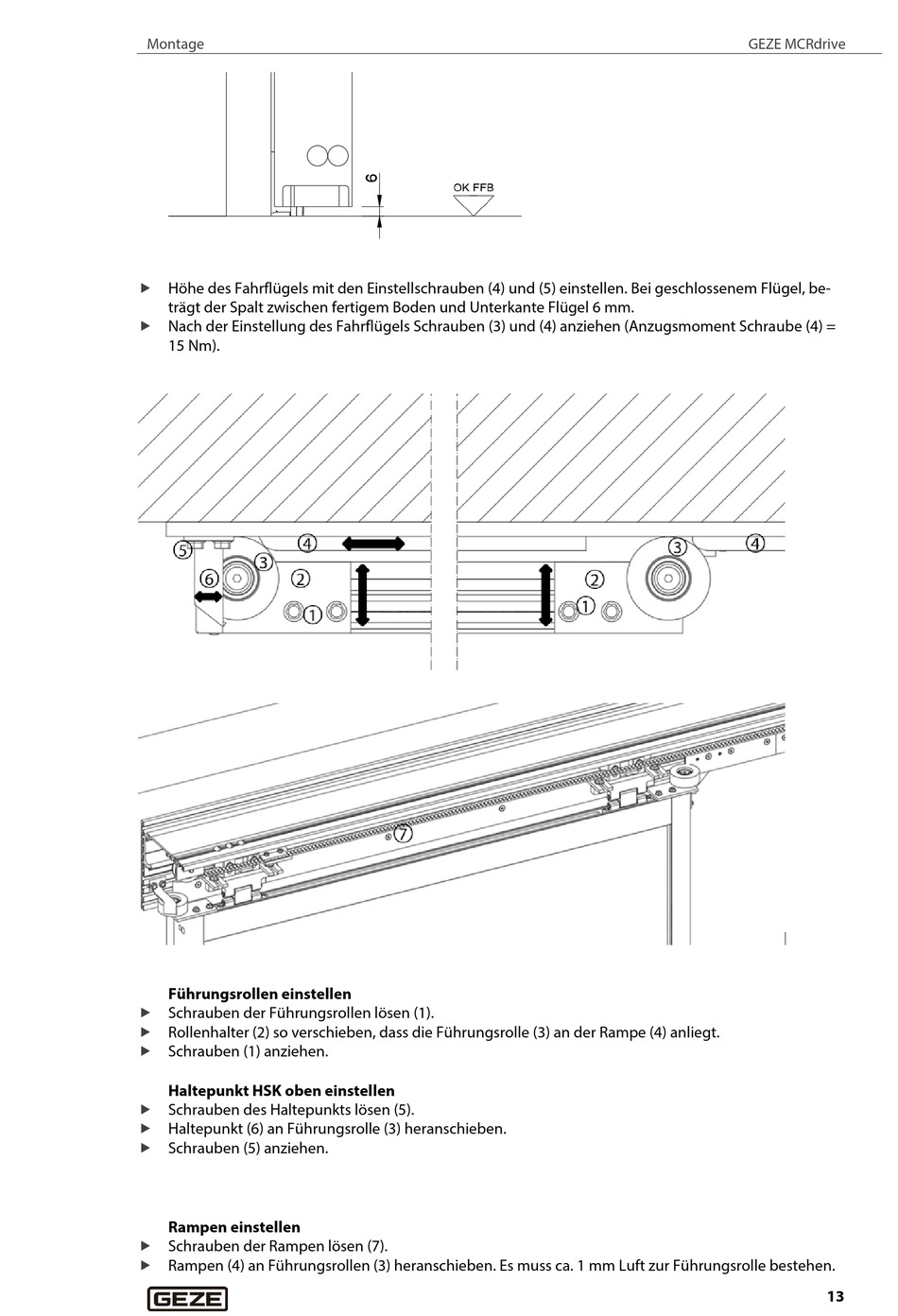

Höhe des Fahrflügels mit den Einstellschrauben (4) und (5) einstellen. Bei geschlossenem Flügel, be-
trägt der Spalt zwischen fertigem Boden und Unterkante Flügel 6 mm.
Nach der Einstellung des Fahrflügels Schrauben (3) und (4) anziehen (Anzugsmoment Schraube (4) =
15 Nm).
Führungsrollen einstellen
Schrauben der Führungsrollen lösen (1).
Rollenhalter (2) so verschieben, dass die Führungsrolle (3) an der Rampe (4) anliegt.
Schrauben (1) anziehen.
Haltepunkt HSK oben einstellen
Schrauben des Haltepunkts lösen (5).
Haltepunkt (6) an Führungsrolle (3) heranschieben.
Schrauben (5) anziehen.
Rampen einstellen
Schrauben der Rampen lösen (7).
Rampen (4) an Führungsrollen (3) heranschieben. Es muss ca. 1 mm Luft zur Führungsrolle bestehen.
GEZE MCRdrive
13
