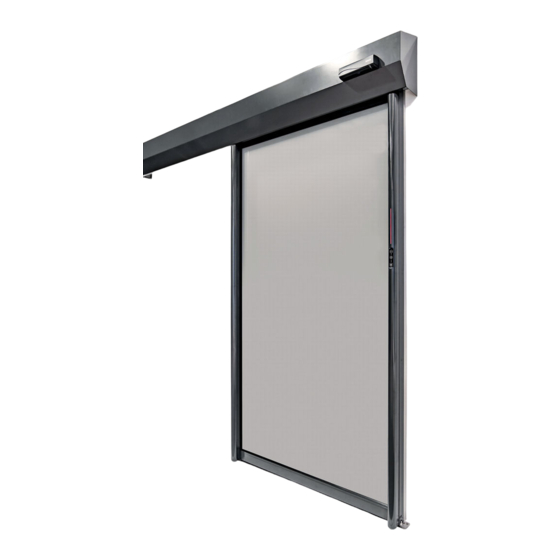

GEZE MCRdrive Montage- Und Serviceanleitung

Mcr profilsystem und antriebsystem
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
GEZE MCRdrive
DE Montage- und Serviceanleitung
MCR Profilsystem und
Antriebsystem
193097
V00 09/2023

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GEZE MCRdrive

Inhaltszusammenfassung für GEZE MCRdrive

  • Seite 1 GEZE MCRdrive DE Montage- und Serviceanleitung MCR Profilsystem und Antriebsystem 193097 V00 09/2023...

  • Seite 2: Inhaltsverzeichnis

    GEZE MCRdrive Inhaltsverzeichnis Einführung ..................................... 4 Symbole und Darstellungsmittel ..........................4 Mitgeltende Dokumente ..............................4 Grundlegende Sicherheitshinweise ..........................5 Bestimmungsgemäße Verwendung ........................... 5 Sicherheitsbewusstes Arbeiten............................. 5 Umweltbewusstes Arbeiten ............................5 Produktübersicht ................................6 Montage ....................................7 Benötigte Werkzeuge und Hilfsmittel ........................7 Bauseitige Vorbereitung ..............................
  • Seite 3 Einführung GEZE MCRdrive Demontieren ..................................29 Service und Wartung ..............................30 Mechanischer Service ..............................30 Zahnriemen­Spannung prüfen ..........................30 Zahnriemen spannen ..............................30 Wartung ....................................30 Fehlerbeseitigung ................................32 Mechanische Fehler ................................ 32 Fahrflügel prüfen ................................32 Rollenwagen austauschen ............................32 Laufrollen austauschen ..............................

  • Seite 4: Einführung

    Einführung GEZE MCRdrive Einführung 1.1 Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer.  Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Signalwort gekennzeichnet sind.

  • Seite 5: Grundlegende Sicherheitshinweise

    Gegenständen wie Schiffen  Die Schiebetüranlage darf nur verwendet werden: in den von GEZE vorgesehenen Betriebsarten  mit den von GEZE zugelassenen / freigegebenen Komponente  mit der von GEZE gelieferten Software  in den von GEZE dokumentierten Einbauvarianten / Montagearten ...

  • Seite 6: Produktübersicht

    Türsystem kann in oder vor der Wand laufend ausgeführt werden. Die MCR -Schiebetüranlage besteht aus einem Aluminium-Flügel- system mit 30 mm Bautiefe, die Abdichtung erfolgt an einer bau- seitigen Stahlzarge. Der Antrieb basiert auf dem bewährten GEZE Powerdrive PL System.

  • Seite 7: Montage

     Ebenheit der Montagefläche prüfen  Ebenheit des Fertigfußbodens prüfen  Anforderungen des Kabelplans prüfen Bauseitige Zarge nach GEZE Vorgabezeichnung prüfen  4.3 Antriebseinheit montieren  Lauffläche vor Beschädigung und Verschmutzung schützen. Nach Montage eventuelle Verschmutzungen entfernen. Befestigungsbohrungen der Antriebseinheit anzeichnen (siehe Maßangaben in der Abbildung).
  • Seite 8 Montage GEZE MCRdrive Ansicht von Antriebsseite Abbildung linksschließend  Befestigungsbohrungen in die Wand bohren. (Wenn notwendig müssen die in der Laufschiene verbau- ten Komponenten zur Ausführung der Bohrung verschoben werden) Unebenheiten von Wand und Boden berücksichtigen.  Antriebseinheit mit geeigneten Schrauben montieren.

  • Seite 9: Bodenführungspunkte Montieren

    Montage GEZE MCRdrive 4.4 Bodenführungspunkte montieren Antriebsseite Antriebsseite Bohrschablonen  HSK, linksschließende Tür - 203417  NSK, linksschließende Tür - 203416  HSK, rechtsschließende Tür - 203417  NSK, rechtsschließende Tür - 203416 Bohrschablonen an  Zarge anlegen und durchbohren.

  • Seite 10: Fahrflügel Montieren

    Montage GEZE MCRdrive  Haltepunkt HSK mit geeigneten Befesti- gungsmitteln montie- ren. 4.5 Fahrflügel montieren Sind Rollenwägen nicht werkseitig montiert, Schritt 4.5.1 ausführen. Rollenwagen in Laufschiene einsetzen  Beide Rollenwagen (1) seitlich in die Laufschiene einfahren.

  • Seite 11: Fahrflügel Einhängen

    Montage GEZE MCRdrive Gegenrolle einstellen Die Gegenrolle (2) muss ein vertikales Spiel von ca. 0,5 mm zur Laufschiene aufweisen.  Kontermutter (1) lösen.  Gegenrolle (2) verschieben, bis ein Spiel von 0,5 mm zur Laufschiene besteht. Kontermutter (1) wieder anziehen (Anzugsmoment 30 Nm).

  • Seite 12: Fahrflügel Einstellen

    Montage GEZE MCRdrive Fahrflügel einstellen WARNUNG! Verletzungsgefahr durch Quetschen! Die Fahrflügel sind noch ungesichert und leicht verschiebbar. Fahrflügel sichern, damit ein unbeabsichtigtes Verschieben oder ein Verschieben durch  Unbefugte verhinert wird.    Das Gelenk des Fahrflügels so im Rollenwagen positionieren, dass der Flügel mit der Dichtung gleich- ...
  • Seite 13 Montage GEZE MCRdrive Höhe des Fahrflügels mit den Einstellschrauben (4) und (5) einstellen. Bei geschlossenem Flügel, be-  trägt der Spalt zwischen fertigem Boden und Unterkante Flügel 6 mm.  Nach der Einstellung des Fahrflügels Schrauben (3) und (4) anziehen (Anzugsmoment Schraube (4) = 15 Nm).
  • Seite 14 Montage GEZE MCRdrive  Schrauben (7) anziehen. Haltepunkt HSK unten Zur Erhöhung des Anpressdrucks des Flügels:  Obere drei Schrauben (1) lösen.  Durch Drehen an der stirnseitigen Schraube (2) das Einlaufteil (3) verstellen. Obere drei Schrauben (1) anziehen. Abdeckkappen (4) wieder auf die Schrauben drücken.
  • Seite 15 Montage GEZE MCRdrive Haltepunkt NSK unten Zur Erhöhung des Anpressdrucks des Flügels: Abdeckprofil (1) (auf Antriebsgegenseite) nach oben drücken und entfernen   Einstellen des Andrucks durch Lösen und Festziehen der beiden Stellschrauben (2 / 3).  Schraube (3) von Antriebsseite bei geöffneter Türe verstellbar Abdeckprofil montieren (1).

  • Seite 16: Mitnehmer Montieren

    Montage GEZE MCRdrive Mitnehmer montieren Der Mitnehmer… darf über den gesamten Fahrweg an keinem Hindernis streifen.  wird auf dem linken Rollenwagen montiert.  Baugruppe Mitnehmer (2 und 3)  wird mit zwei Schrauben (1) an Rol- lenwagen (4) befestigt (Anzugsmo-...

  • Seite 17: Antriebskomponenten Montieren

    Montage GEZE MCRdrive 4.6 Antriebskomponenten montieren Zahnriemen montieren Zahnriemen ablängen.   Zahnriemen an Motorrolle und Umlenkrolle auflegen. Zahnriemen an Mitnehmer montieren  Zahnriemenschloss (1) auf Zahn- riemenenden (3) setzen (drei Zähne je Riemenende).  Zahnriemenschloss (1) an Mitneh- mer (2) schrauben (Anzugsmo-...

  • Seite 18: Zahnriemen Spannen

    Montage GEZE MCRdrive Zahnriemen spannen Der Zahnriemen muss mit 300 N ±50 N vorgespannt werden.   Beide Schrauben (2) am Motor lösen. Motor (3) von Hand nach rechts  schieben, damit der Zahnriemen nicht durchhängt.  Schraube (1) öffnen und Nuten-...

  • Seite 19: Optional: Zahnriemen­verriegelung Positionieren

    Montage GEZE MCRdrive Optional: Zahnriemen­Verriegelung positionieren  Fahrflügel schließen.  Schrauben (1) an der Zahnriemen-Verrie- gelung lösen. Verriegelungseinheit ausrichten.  Der Verriegelungsstift (2) muss nach der Montage so über der Bohrung in der Haube sitzen, dass er sich ver- und entriegeln lässt.

  • Seite 20: Verkabelung Der Antriebskomponenten

    Montage GEZE MCRdrive  Kabelhalter (1) an der Laufschiene (2) befestigen. 4.7 Verkabelung der Antriebskomponenten Getriebemotor und Steuerung verbinden  Drehgeberkabel (2) und Motoranschlusskabel (1) zur Steuerung (3) verlegen. Stecker in Steuerung (3) einstecken. ...

  • Seite 21: Transformator Und Steuerung Verbinden

    Montage GEZE MCRdrive Transformator und Steuerung verbinden  Kabel so ablängen und wertlegen, dass diese beim Aufsetzen der Haube nicht eingeklemmt und nicht mit sich bewegenden Komponenten in Berührung kommen können.  Dreiadriges Transformator-Kabel (1) ablän- gen.  An beiden Enden abisolieren und isolierte Aderendhülsen anbringen.

  • Seite 22: Transformator-Erdung Montieren

    Montage GEZE MCRdrive  Transformator-Kabel (1) an Lüster- klemme (5) des Transformators mon- tieren. Transformator-Erdung montieren Erdungsverbinder (1) an end-  gültige Position schieben.  Zwei Innensechskantschrau- ben (2) anziehen (Anzugsmo- ment  4 N). Bei einer schlechten Verbindung zwischen Erdungsverbinder (1) und Laufschiene ist die Laufschiene nicht geerdet.

  • Seite 23: Zahnriemen­verriegelung Und Steuerung Verbinden

    Montage GEZE MCRdrive Erdungsleitung (3) vom Transformator  mit Geräteflachstecker (4) verbinden.). Zahnriemen­Verriegelung und Steuerung verbinden Kabel der Zahnriemen-Verriegelung (1) an der Steuerung (2) einstecken.  Kabel zur Zahnriemen-Verriegelung verlegen. ...

  • Seite 24: Akku Und Steuerung Verbinden

    Montage GEZE MCRdrive Akku und Steuerung verbinden VORSICHT! Verletzungsgefahr durch Stoßen und Quetschen! Bei eingestecktem Akku-Kabel (1) kann sich das Riemenrad am Getriebemotor unvermittelt bewegen.  Nicht in den Bereich beweglicher Teile greifen.  Prüfen, ob das Akku-Kabel (1) lang genug ist.

  • Seite 25: Produktionstest Und Inbetriebnahme

    Produktionstest und Inbetriebnahme GEZE MCRdrive Produktionstest und Inbetriebnahme 5.1 Antrieb anschließen WARNUNG! Lebensgefahr durch Stromschlag.  Elektrische Anlage (230 V) nur von einer Elektrofachkraft oder Elektrofachkraft für festgelegte Tätigkeiten anschließen und trennen lassen.  Netzleitung (4) abmanteln wie auf Abbildung dargestellt.

  • Seite 26: Haubenerdung (Bauseits) Prüfen

    Produktionstest und Inbetriebnahme GEZE MCRdrive Haubenerdung (bauseits) prüfen WARNUNG! Lebensgefahr durch Stromschlag.  Sicherstellen, dass sich an der Haube (bauseits) eine Haubenerdung befindet. Haubenerdung anschließen Erdungsleitung (2) der Haube mit zweitem Steckanschluss des Geräteflachsteckers (1) verbinden. ...

  • Seite 27: Haube Aufschieben

    Produktionstest und Inbetriebnahme GEZE MCRdrive Haube aufschieben  Haube (1) über die Laufschiene schie- ben. An der Haube links und rechts Klemm-  winkel (4) mit Schrauben (2) und Schei- ben in Nutensteine (3) schrauben. Die Haube ist fixiert. Seitenplatten montieren ...

  • Seite 28: Sicherheitseinrichtungen Montieren

    Beim Einsatz nicht geprüfter Fremdsensoren in Verbindung mit unseren automatischen Türsyste- men, ist die Sicherheit und Kompatibilität nicht gewährleistet. Für die daraus entstandenen Risiken und Ge- fahren übernimmt GEZE GmbH keine Haftung. Elektrische Installation siehe Anschlussplan. Bedienelemente so montieren, dass Nutzer sich nicht in Gefahrenbereichen aufhalten ...

  • Seite 29: Demontieren

    Produktionstest und Inbetriebnahme GEZE MCRdrive 5.6 Demontieren WARNUNG! Verletzungsgefahr. Beim Schwenken der Haube können Personen verletzt werden. VORSICHT! Verletzungsgefahr durch Stoßen und Quetschen. Beim Schwenken der Haube können Personen verletzt werden.  Sichern Sie die Fahrflügel gegen unbeabsichtigtes Bewegen. ...

  • Seite 30: Service Und Wartung

    Service und Wartung GEZE MCRdrive Service und Wartung 6.1 Mechanischer Service Zahnriemen­Spannung prüfen Zahnriemen darf beim Bremsen und Beschleunigen nicht von der Motorzahnscheibe abheben oder  überspringen.  Wenn der Zahnriemen abhebt oder überspringt, Zahnriemen-Spannung auf 300 N ± 35 N einstellen.
  • Seite 31 Service und Wartung GEZE MCRdrive Prüfstelle Tätigkeit Bemerkungen Laufschiene Auf Risse prüfen  Laufschiene austauschen Auf Sauberkeit prüfen  Laufschiene reinigen Rollenwagen Abrieb der Laufrollen prüfen  Abrieb entfernen Bodenführungsbereich Auf klemmfreie Funktion prüfen  Bodenführungsbereich säubern Bodenführungsbereich Auf Verschmutzung und Härte Reinigen bzw.

  • Seite 32: Fehlerbeseitigung

    Fehlerbeseitigung GEZE MCRdrive Fehlerbeseitigung 7.1 Mechanische Fehler Ursache Abhilfe Laufschiene verbogen  Laufschiene austauschen.  Montageuntergrund prüfen. Fahrflügel schwergängig  Fahrflügel prüfen (siehe 7.1.1). Rollenwagen verklemmt oder defekt, hoher  Zahnriemen am Mitnehmer auf rechtwinkli- Abrieb an den Laufrollen gen Sitz prüfen.

  • Seite 33: Laufrollen Austauschen

    Fehlerbeseitigung GEZE MCRdrive Laufrollen austauschen  Rollenwagen (2) ausbauen siehe Kapitel 7.1.2.  Schrauben (1) öffnen. Laufrollen (3) tauschen (Anzugsmoment 20 Nm).  Rollenwagen in umgekehrter Reihenfolge wieder einbauen.  7.2 Elektrische Fehler Hinweise zum Auslesen und eine Liste von Fehlermeldungen siehe Anschlussplan.

  • Seite 34: Sicherung Im Transformator Ersetzen

    Fehlerbeseitigung GEZE MCRdrive Sicherung im Transformator ersetzen GEFAHR! Lebensgefahr durch Stromschlag. Wenn der Hauptschalter am Transformator betätigt wird, liegt an der Sicherung weiter Spannung an, da diese vor dem Hauptschalter ist. Die Netzspannung 230 V muss vor der Sicherung vom Netz getrennt werden.

  • Seite 35: Prüfung Der Montierten Türanlage

    Prüfung der montierten Türanlage GEZE MCRdrive Prüfung der montierten Türanlage 8.1 Maßnahmen zur Vermeidung und Absicherung von Gefahrenstellen Schutzleiterverbindung zu allen berührbaren Metallteilen prüfen.   Sicherheitsanalyse (Gefahrenanalyse) durchführen.  Funktion der Sicherheitssensoren und Bewegungsmelder prüfen.
  • Seite 36 GEZE GmbH Baltic States – Iberia Scandinavia – Norway Niederlassung Süd-Ost Lithuania / Latvia / Estonia GEZE Iberia S.R.L. GEZE Scandinavia AB avd. Norge Tel. +49 (0) 7152 203 6440 E-Mail: baltic-states@geze.com E-Mail: info.es@geze.com E-Mail: norge.se@geze.com E-Mail: muenchen.de@geze.com www.geze.es www.geze.no...
