12/2023

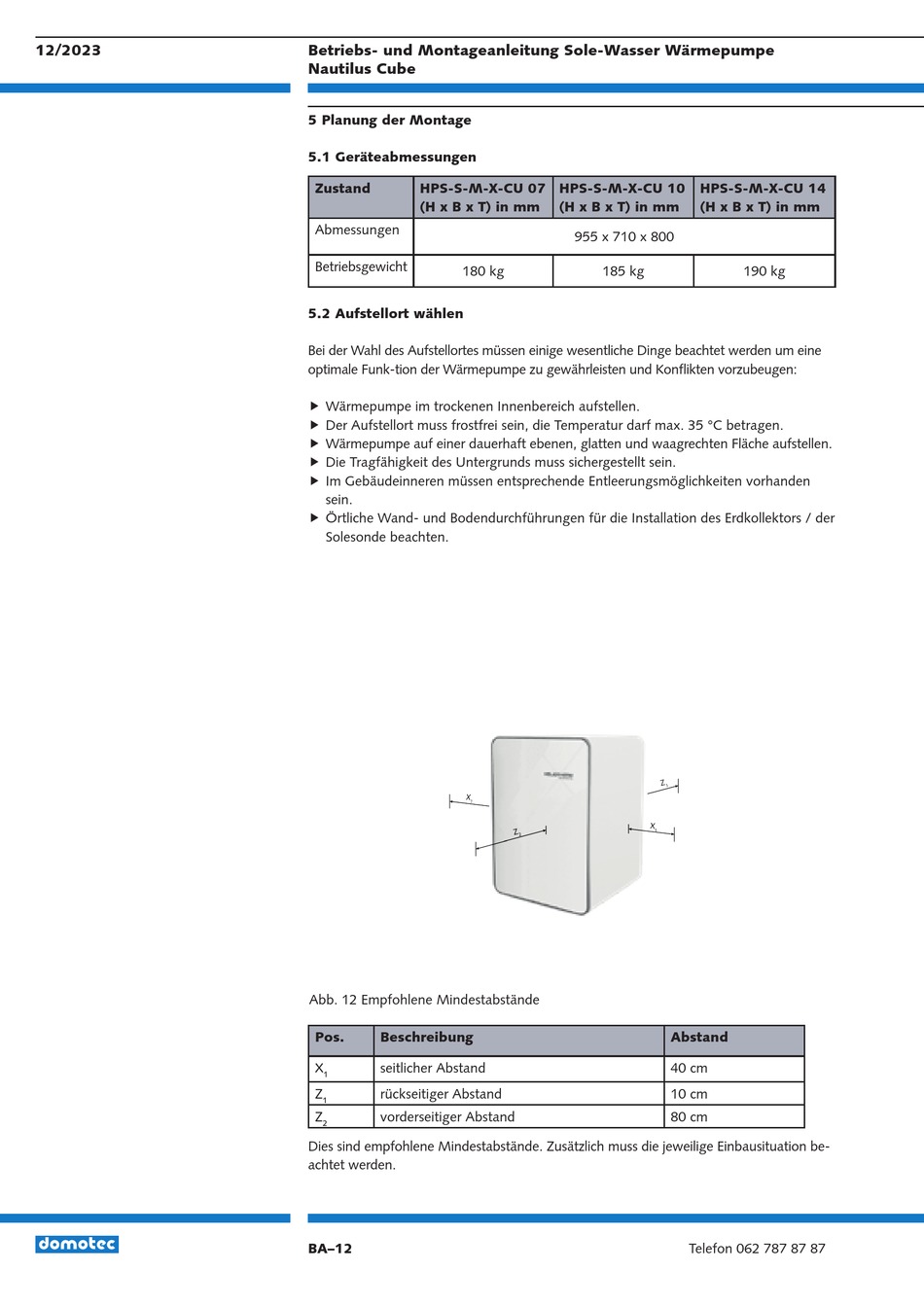

Betriebs- und Montageanleitung Sole-Wasser Wärmepumpe
Nautilus Cube
5 Planung der Montage
5.1 Geräteabmessungen
Zustand
HPS-S-M-X-CU 07
(H x B x T) in mm
Abmessungen
Betriebsgewicht
180 kg
5.2 Aufstellort wählen
Bei der Wahl des Aufstellortes müssen einige wesentliche Dinge beachtet werden um eine
optimale Funk-tion der Wärmepumpe zu gewährleisten und Konflikten vorzubeugen:
Wärmepumpe im trockenen Innenbereich aufstellen.
Der Aufstellort muss frostfrei sein, die Temperatur darf max. 35 °C betragen.
Wärmepumpe auf einer dauerhaft ebenen, glatten und waagrechten Fläche aufstellen.
Die Tragfähigkeit des Untergrunds muss sichergestellt sein.
Im Gebäudeinneren müssen entsprechende Entleerungsmöglichkeiten vorhanden
sein.
Örtliche Wand- und Bodendurchführungen für die Installation des Erdkollektors / der
Solesonde beachten.
Abb. 12 Empfohlene Mindestabstände
Pos.
Beschreibung
X
seitlicher Abstand
1
Z
rückseitiger Abstand
1
Z
vorderseitiger Abstand
2
Dies sind empfohlene Mindestabstände. Zusätzlich muss die jeweilige Einbausituation be-
achtet werden.
BA–12
HPS-S-M-X-CU 10
HPS-S-M-X-CU 14
(H x B x T) in mm
(H x B x T) in mm
955 x 710 x 800
185 kg
Abstand
40 cm
10 cm
80 cm
Telefon 062 787 87 87
190 kg
