12/2023

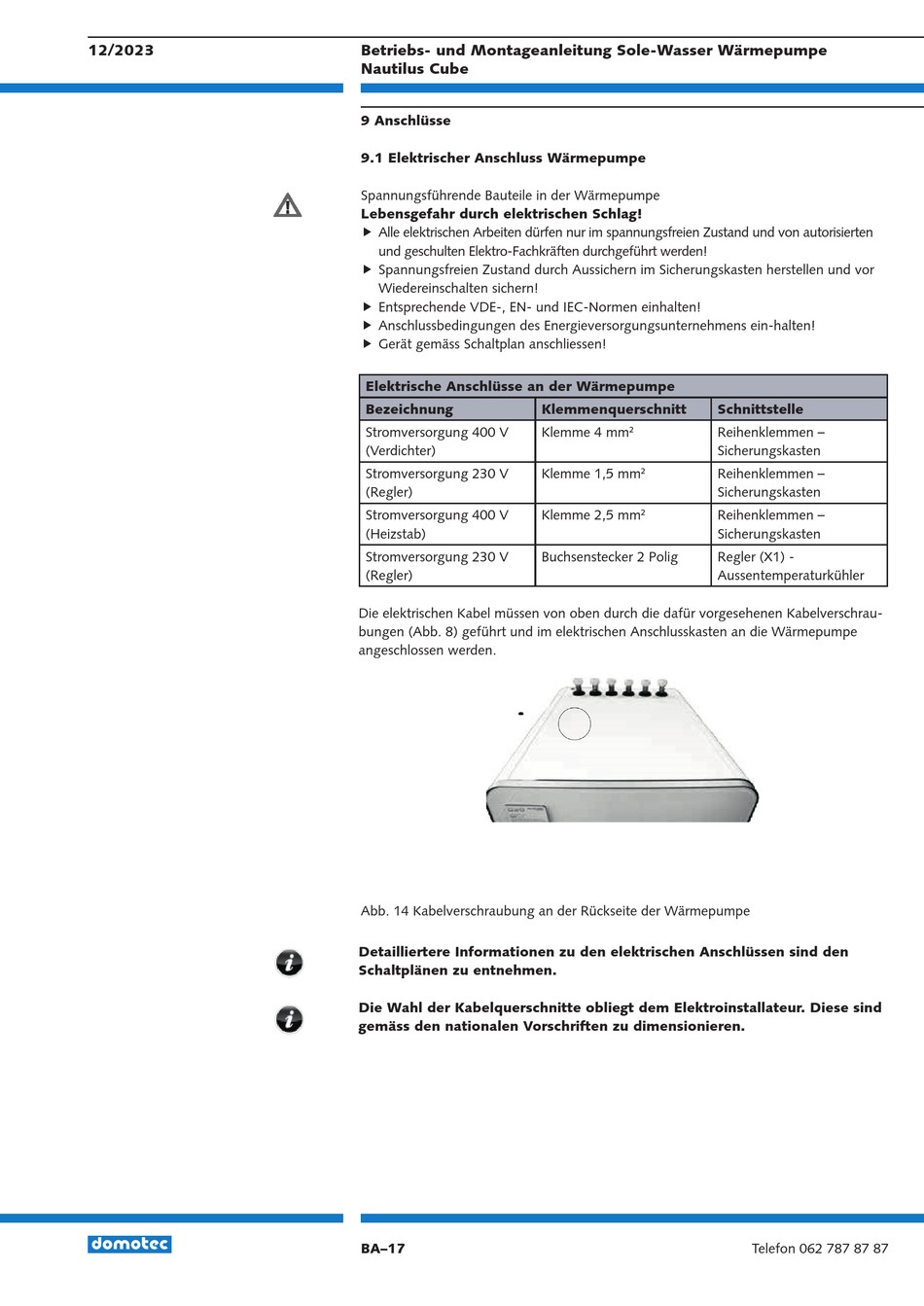

Betriebs- und Montageanleitung Sole-Wasser Wärmepumpe
Nautilus Cube
9 Anschlüsse
9.1 Elektrischer Anschluss Wärmepumpe
Spannungsführende Bauteile in der Wärmepumpe
Lebensgefahr durch elektrischen Schlag!
Alle elektrischen Arbeiten dürfen nur im spannungsfreien Zustand und von autorisierten
und geschulten Elektro-Fachkräften durchgeführt werden!
Spannungsfreien Zustand durch Aussichern im Sicherungskasten herstellen und vor
Wiedereinschalten sichern!
Entsprechende VDE-, EN- und IEC-Normen einhalten!
Anschlussbedingungen des Energieversorgungsunternehmens ein-halten!
Gerät gemäss Schaltplan anschliessen!
Elektrische Anschlüsse an der Wärmepumpe
Bezeichnung
Stromversorgung 400 V
(Verdichter)
Stromversorgung 230 V
(Regler)
Stromversorgung 400 V
(Heizstab)
Stromversorgung 230 V
(Regler)
Die elektrischen Kabel müssen von oben durch die dafür vorgesehenen Kabelverschrau-
bungen (Abb. 8) geführt und im elektrischen Anschlusskasten an die Wärmepumpe
angeschlossen werden.
Abb. 14 Kabelverschraubung an der Rückseite der Wärmepumpe
Detailliertere Informationen zu den elektrischen Anschlüssen sind den
Schaltplänen zu entnehmen.
Die Wahl der Kabelquerschnitte obliegt dem Elektroinstallateur. Diese sind
gemäss den nationalen Vorschriften zu dimensionieren.
BA–17
Klemmenquerschnitt
Klemme 4 mm
2
Klemme 1,5 mm
2
Klemme 2,5 mm
2
Buchsenstecker 2 Polig
Schnittstelle
Reihenklemmen –
Sicherungskasten
Reihenklemmen –
Sicherungskasten
Reihenklemmen –
Sicherungskasten
Regler (X1) -
Aussentemperaturkühler
Telefon 062 787 87 87
