12/2023
Betriebs- und Montageanleitung Sole-Wasser Wärmepumpe
Nautilus Cube
5.4 Planung des Solesonde
Falsche Auslegung der Solesonde.. Maschinenschaden!
Die Solesonde muss von einem Fachbetrieb oder einem Geothermie
Planungsbüro geplant und umgesetzt werden.
Die Solesonde muss gemäss der Kälteleistung der Wärmepumpe
dimensioniert werden.

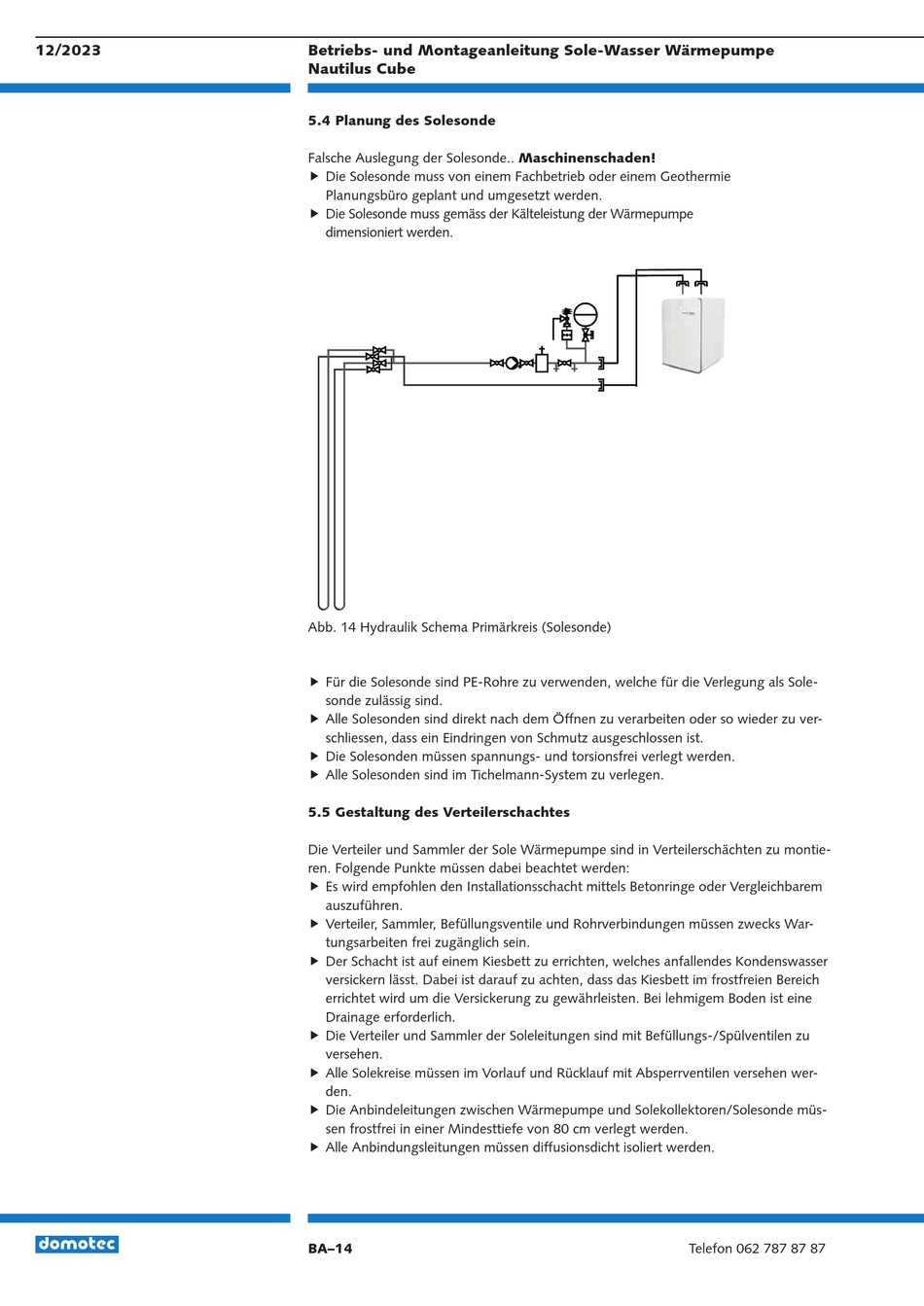

Abb. 14 Hydraulik Schema Primärkreis (Solesonde)
Für die Solesonde sind PE-Rohre zu verwenden, welche für die Verlegung als Sole-
sonde zulässig sind.
Alle Solesonden sind direkt nach dem Öffnen zu verarbeiten oder so wieder zu ver-
schliessen, dass ein Eindringen von Schmutz ausgeschlossen ist.
Die Solesonden müssen spannungs- und torsionsfrei verlegt werden.
Alle Solesonden sind im Tichelmann-System zu verlegen.
5.5 Gestaltung des Verteilerschachtes
Die Verteiler und Sammler der Sole Wärmepumpe sind in Verteilerschächten zu montie-
ren. Folgende Punkte müssen dabei beachtet werden:
Es wird empfohlen den Installationsschacht mittels Betonringe oder Vergleichbarem
auszuführen.
Verteiler, Sammler, Befüllungsventile und Rohrverbindungen müssen zwecks War-
tungsarbeiten frei zugänglich sein.
Der Schacht ist auf einem Kiesbett zu errichten, welches anfallendes Kondenswasser
versickern lässt. Dabei ist darauf zu achten, dass das Kiesbett im frostfreien Bereich
errichtet wird um die Versickerung zu gewährleisten. Bei lehmigem Boden ist eine
Drainage erforderlich.
Die Verteiler und Sammler der Soleleitungen sind mit Befüllungs-/Spülventilen zu
versehen.
Alle Solekreise müssen im Vorlauf und Rücklauf mit Absperrventilen versehen wer-
den.
Die Anbindeleitungen zwischen Wärmepumpe und Solekollektoren/Solesonde müs-
sen frostfrei in einer Mindesttiefe von 80 cm verlegt werden.
Alle Anbindungsleitungen müssen diffusionsdicht isoliert werden.
BA–14
