Betriebs- und Montageanleitung Sole-Wasser Wärmepumpe
Nautilus Cube
9.2.2 WebEx 02

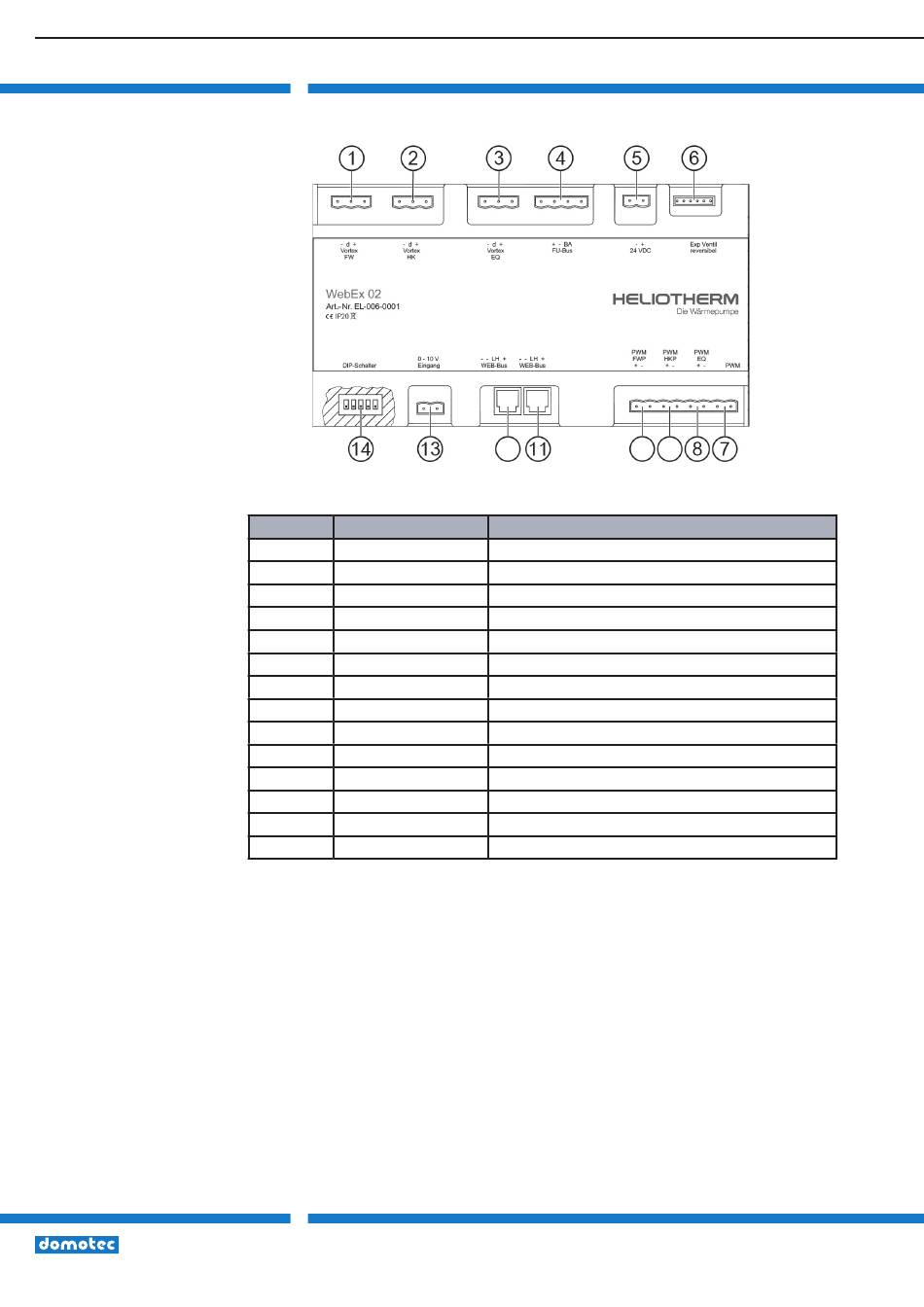

Abb. 26 WebEx2
Nummer
Regler Beschriftung
1
Vortex FW
2
Vortex HK
3
Vortex EQ
4
FU-Bus
5
24 VDC
6
Exp Ventil reversibel
7
PWM
8
PWM EQ
9
PWM HKP
10
PWM FWP
11
WEB-Bus
12
WEB-Bus
13
0-10 V Eingang
14
DIP-Schalter
BA–20
Beschreibung
Vortex Sonde Frischwassersystem
Vortex Sonde Heizkreissystem
Vortex Sonde Energiequelle
Kommunikation zum Frequenzumformer
24 V Gleichstromversorgung
digitaler Ausgang für das Expansionsventil bei Kühlung
PWM Signal (nicht verwendet)
PWM Signal für Energiequelle
PWM Signal für Heizkreispumpe
PWM Signal für Frischwasserpumpe
WEB Bus für Display
Web Bus für Regler
0-10 V Steuersignal (nicht verwendet)
DIP Schalter zum Einstellen des Frequenzumrichter-Typs
