12/2023
Betriebs- und Montageanleitung Sole-Wasser Wärmepumpe
Nautilus Cube
9.3 Hydraulische Anschlüsse
Unsachgemässe Montage der hydraulischen Anschlüsse Maschinenschaden!
Hydraulische Montagearbeiten dürfen nur von qualifiziertem Fachpersonal
durchgeführt werden.

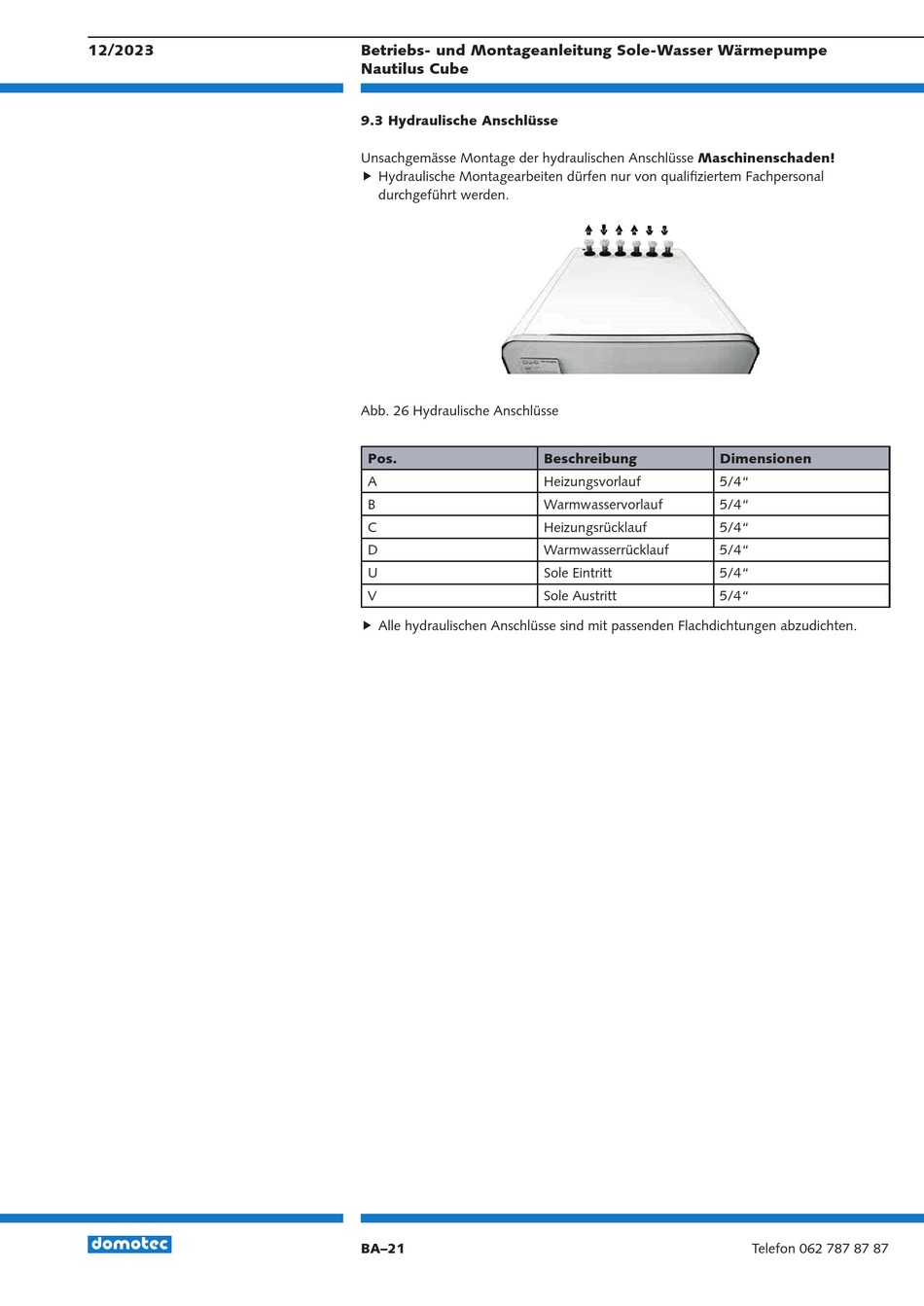

Abb. 26 Hydraulische Anschlüsse
Pos.
A
B
C
D
U
V
Alle hydraulischen Anschlüsse sind mit passenden Flachdichtungen abzudichten.
BA–21
Beschreibung
Heizungsvorlauf
Warmwasservorlauf
Heizungsrücklauf
Warmwasserrücklauf
Sole Eintritt
Sole Austritt
Dimensionen
5/4"
5/4"
5/4"
5/4"
5/4"
5/4"
Telefon 062 787 87 87
