9.2 Regleranschlüsse
9.2.1 Web X Regleranschlüsse

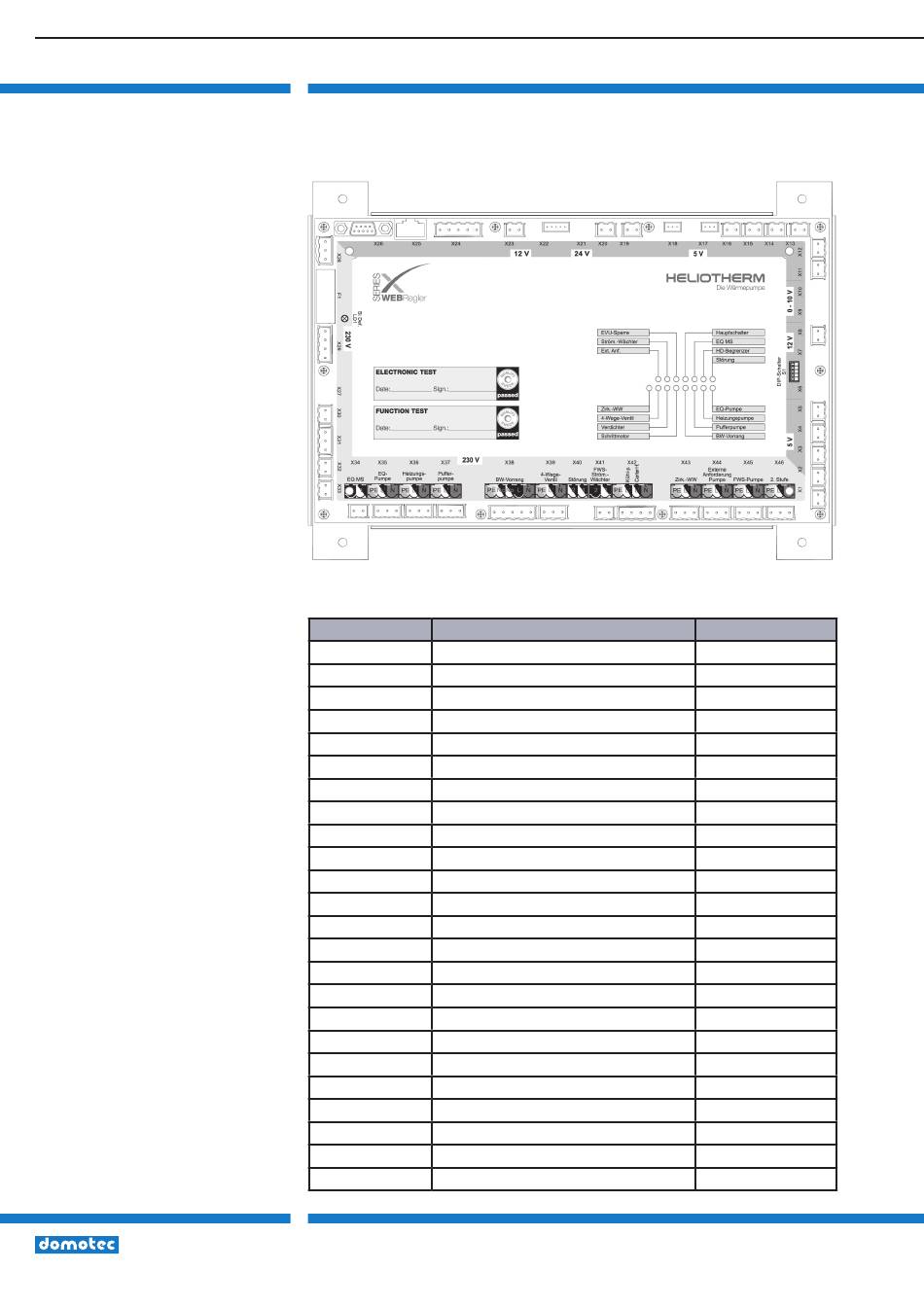

Abb. 25 Beschreibung WEB X Regler
Nr. am Regler Beschreibung
F1 Sicherung
S1 DIP Schalter
X1 Aussentemperatur
X2 Boilertemperatur
X3 Puffertemperatur
X4 Raumbediengerät TF22
X5 Frischwassertemperatur
X8 Sicherheitsdruckwächter
X11 Kompressor Fusstemperatur
X12 Sauggastemperatur
X13 Unterkühlungstemperatur
X14 Vorlauftemperatur
X15 Rücklauftemperatur
X16 Heissgastemperatur
X17 Niederdrucksensor
X18 Hochdrucksensor
X19 Temperatur Energiequelle Eingang
X20 Temperatur Energiequelle Ausgang
X22 Schrittmotor Expansionsventil
X23 Akku
X24 BUS
X25 BUS
X26 Modem Com
X28 Netz
BA–18
Ein-/Ausgang*
-
-
AE
AE
AE
AE
AE
DE
AE
AE
AE
AE
AE
AE
AE
AE
AE
AE
DA
-
-
-
-
-
