12/2023

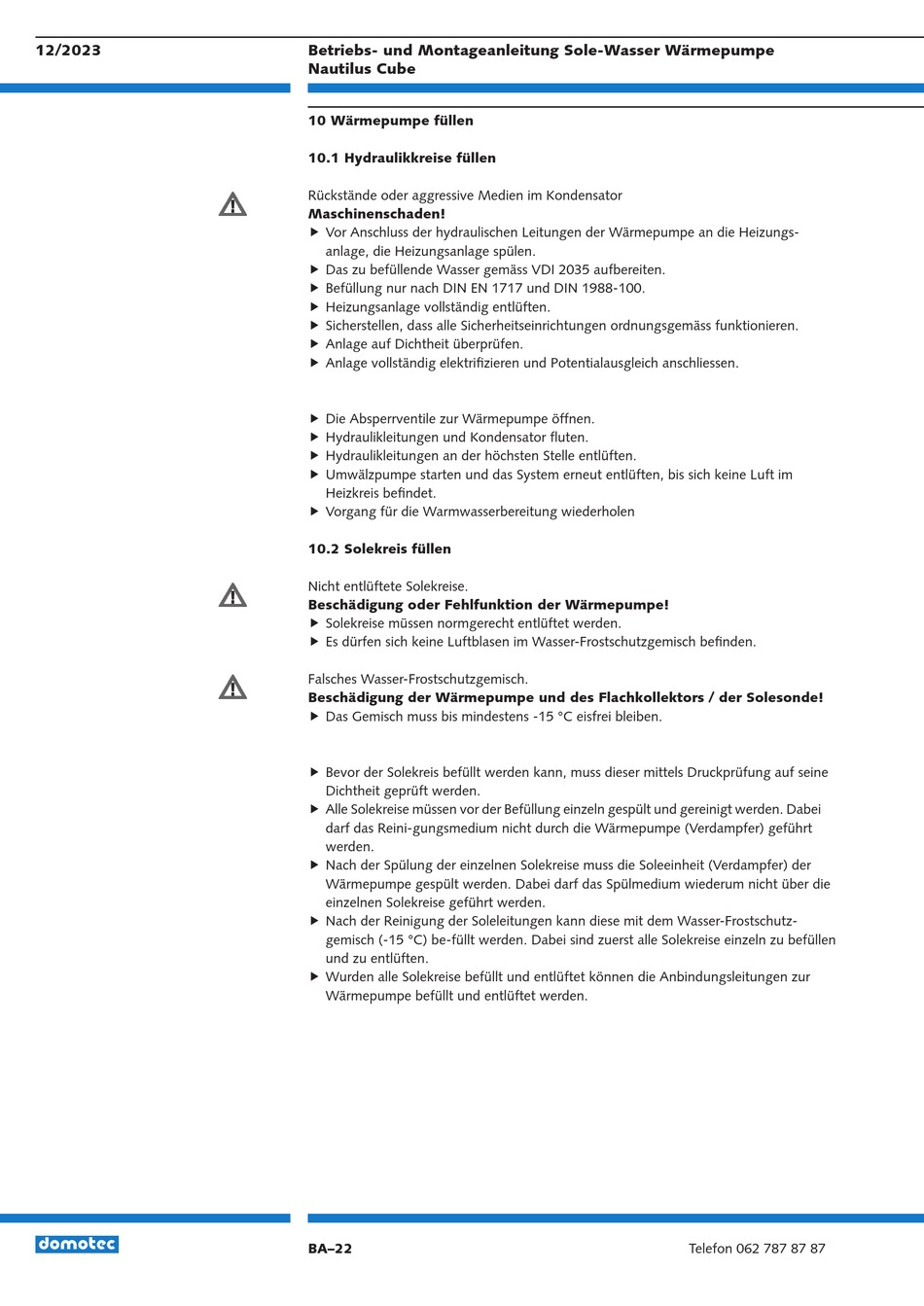

Betriebs- und Montageanleitung Sole-Wasser Wärmepumpe
Nautilus Cube
10 Wärmepumpe füllen
10.1 Hydraulikkreise füllen
Rückstände oder aggressive Medien im Kondensator
Maschinenschaden!
Vor Anschluss der hydraulischen Leitungen der Wärmepumpe an die Heizungs-
anlage, die Heizungsanlage spülen.
Das zu befüllende Wasser gemäss VDI 2035 aufbereiten.
Befüllung nur nach DIN EN 1717 und DIN 1988-100.
Heizungsanlage vollständig entlüften.
Sicherstellen, dass alle Sicherheitseinrichtungen ordnungsgemäss funktionieren.
Anlage auf Dichtheit überprüfen.
Anlage vollständig elektrifizieren und Potentialausgleich anschliessen.
Die Absperrventile zur Wärmepumpe öffnen.
Hydraulikleitungen und Kondensator fluten.
Hydraulikleitungen an der höchsten Stelle entlüften.
Umwälzpumpe starten und das System erneut entlüften, bis sich keine Luft im
Heizkreis befindet.
Vorgang für die Warmwasserbereitung wiederholen
10.2 Solekreis füllen
Nicht entlüftete Solekreise.
Beschädigung oder Fehlfunktion der Wärmepumpe!
Solekreise müssen normgerecht entlüftet werden.
Es dürfen sich keine Luftblasen im Wasser-Frostschutzgemisch befinden.
Falsches Wasser-Frostschutzgemisch.
Beschädigung der Wärmepumpe und des Flachkollektors / der Solesonde!
Das Gemisch muss bis mindestens -15 °C eisfrei bleiben.
Bevor der Solekreis befüllt werden kann, muss dieser mittels Druckprüfung auf seine
Dichtheit geprüft werden.
Alle Solekreise müssen vor der Befüllung einzeln gespült und gereinigt werden. Dabei
darf das Reini-gungsmedium nicht durch die Wärmepumpe (Verdampfer) geführt
werden.
Nach der Spülung der einzelnen Solekreise muss die Soleeinheit (Verdampfer) der
Wärmepumpe gespült werden. Dabei darf das Spülmedium wiederum nicht über die
einzelnen Solekreise geführt werden.
Nach der Reinigung der Soleleitungen kann diese mit dem Wasser-Frostschutz-
gemisch (-15 °C) be-füllt werden. Dabei sind zuerst alle Solekreise einzeln zu befüllen
und zu entlüften.
Wurden alle Solekreise befüllt und entlüftet können die Anbindungsleitungen zur
Wärmepumpe befüllt und entlüftet werden.
BA–22
Telefon 062 787 87 87
