4.5 R
, SCHLEIFENIMPEDANZ OHNE FI (RCD) AUSLÖSUNG
a15mA
Achtung:
Bei dieser Messung wird die Schleifenimpedanz mit einem Prüfstrom von nur
15 mA ermittelt um eine Auslösung des FI (RCD) mit Idn von 30 mA zu
vermeiden (sofern der FI nicht durch einen Fehlerstrom vorbelastet ist)
Die Auflösung der Schleifenimpedanz beträgt bei dieser Prüfart
1 Ohm aufgrund des geringen Prüfstromes von 15mA
Drehen Sie den Schalter auf die R
Der einzig verfügbare Mode ist P-PE.
Verbinden Sie, die drei (grün, blau und schwarz) Anschlüsse des Schuko-Kabels oder die
Sicherheitsbananenmessleitungen mit den entsprechenden Eingangsbuchsen des
Instruments (siehe mögliche Beschaltungen in den folgen Bildern). Beim Benutzen von
Messleitungen verbinden Sie die Krokodilklemmen mit den freien Enden der Kabel.

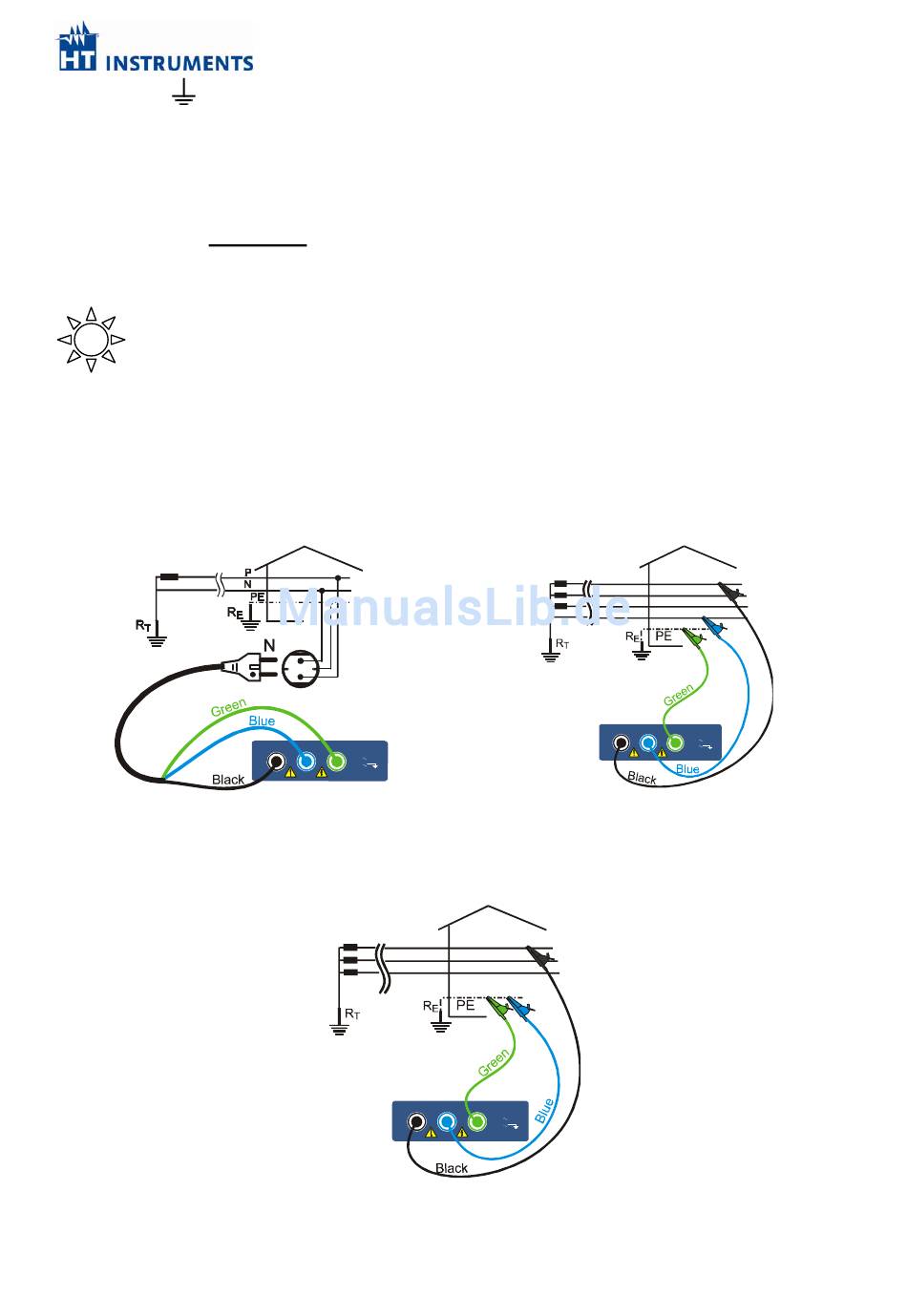

Anschluss für Schleifenimpedanzmessung in
einem 230V Ein-Phasen oder Zwei-Phasen
System
Schleifenimpedanzmessung in einem 230V oder 400V Drei-Phasen System ohne Neutralleiter
P
CAT II I
P
N
(P)
PE
INPUT MAX
440 V
P-N-PE
250 V
L1
L2
L3
R
S
T
P
L1
Position.
a15mA
R
S
T
N
Anschluss für Schleifenimpedanzmessung in
einem 400V Drei-Phasen System mit Neutralleiter
(P)
CAT I II
N
PE
INPUT MAX
440 V
P-N-PE
250 V
L2
L3
49
Combitest 2019
(P)
CAT III
P
N
PE
INPUT MAX
440 V
P-N-PE
250 V
L1
L2
L3
