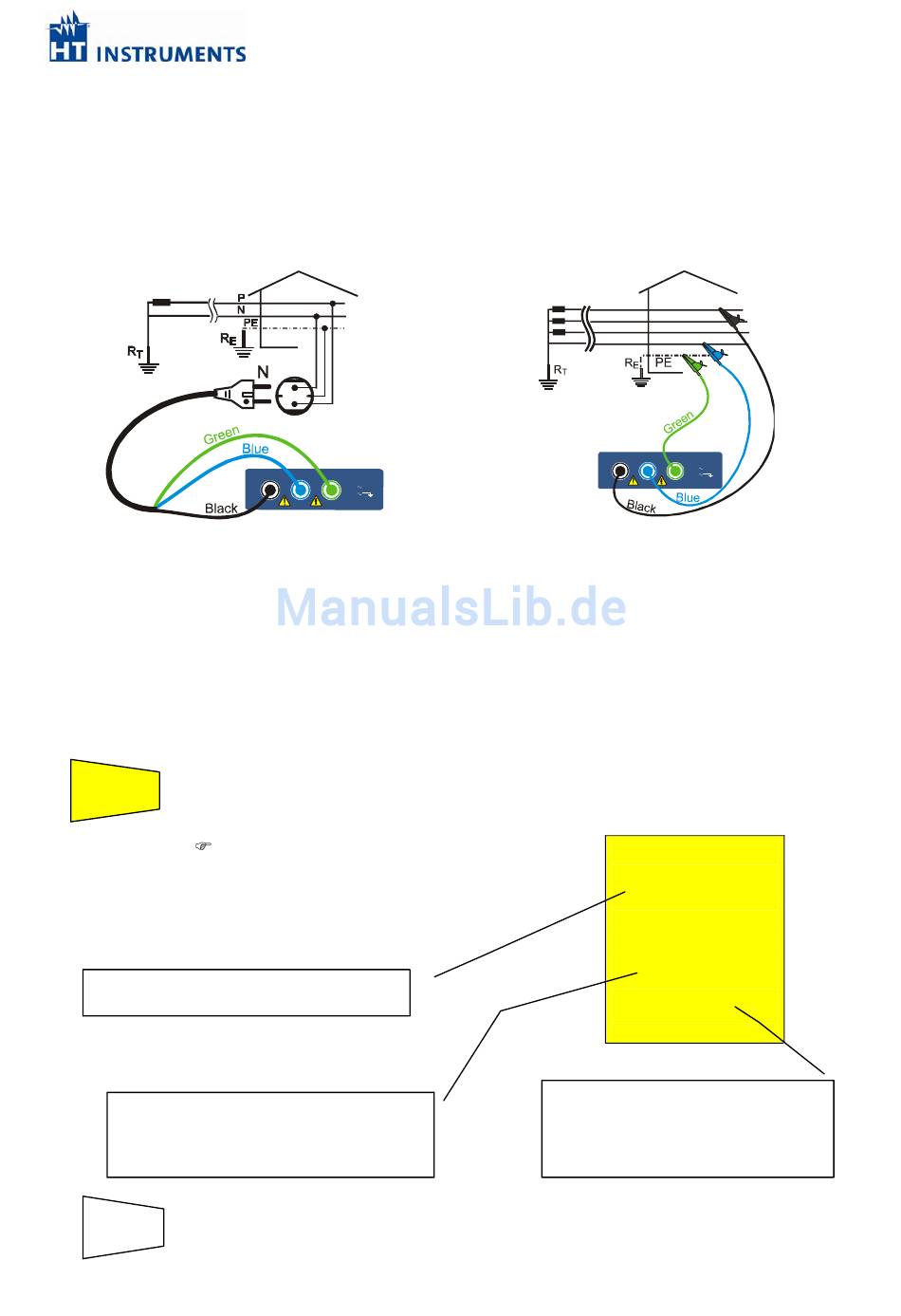

4.4.1 Netzimpedanz Zpn (Modus P-N )

Wählen Sie den P-N Mode mittels der FUNC Taste
Verbinden Sie, die grün, blau und schwarze Verbindungsleitungen des drei-Leiter-Schuko-
Kabels oder die einzelnen Kabel mit den korrespondierenden Eingangsbuchsen des
Instrumentes (sehen Sie mögliche Verbindungen in den Bildern unterhalb). Beim Benutzen
von einzelnen Kabeln verbinden Sie die Krokodilklemmen mit den freien Enden der Kabel
.
Anschluß für 230V
Netzimpedanzmessung
Verbinden Sie den Schukostecker mit dem 230V 50/60Hz Anschluß oder die
Krokodilklemmen mit den Leitern des Drei-Phasen-Systems (siehe vorangegangene Bilder).
Eine Markierung auf dem Stecker zeigt, welcher Kontakt mit dem Phasenleiter verbunden
werden soll.
GO
Netzimpedanz ausgedrückt in Ω.
Effektivwert der Spannung zwischen
Phase und Neutralleiter ausgedrückt
in Volt.
SAVE
P
CAT II I
(P)
P
N
PE
INPUT MAX
440 V
P-N-PE
250 V
L1
L2
L3
Drücken Sie die START Taste GO. Das Instrument startet den Test.
Am Ende des Tests sendet das
Instrument ein Doppeltonsignal aus,
das das positive Ergebnis der
Prüfung signalisiert und die
nebenstehenden Werte anzeigt.
Das Prüfergebnis kann durch zweimaliges Drücken der SAVE Taste
abgespeichert werden
R
S
T
N
Anschluß für Netzimpedanzmessung
in einem 400V Drei-Phasen System
Kurzschlussstrom zwischen
Phase und Neutralleiter
ausgedrückt in Ampere .
41
Combitest 2019
(P)
CAT III
P
N
PE
INPUT MAX
440 V
P-N-PE
250 V
L1
L2
L3
P N
1.07
Ω
P-N
223
V
214
A
