HBM RTN/M2LAR Montageanleitung Seite 80

Caractéristiques techniques
Etendue de la fourniture
Module de pesage entièrement prémonté avec tirant transversal sans peson
RTN. La notice technique des pesons RTN contient des informations complé­
mentaires pour le peson approprié.
ATTENTION
Un faux peson est monté au lieu du peson. Le faux peson conforme aux
caractéristiques techniques ci‐dessus. Veuillez prêter attention au fait que le
réservoir monté doit être soulevé de 10 mm au moins pour remplacer le faux
peson par un peson RTN.

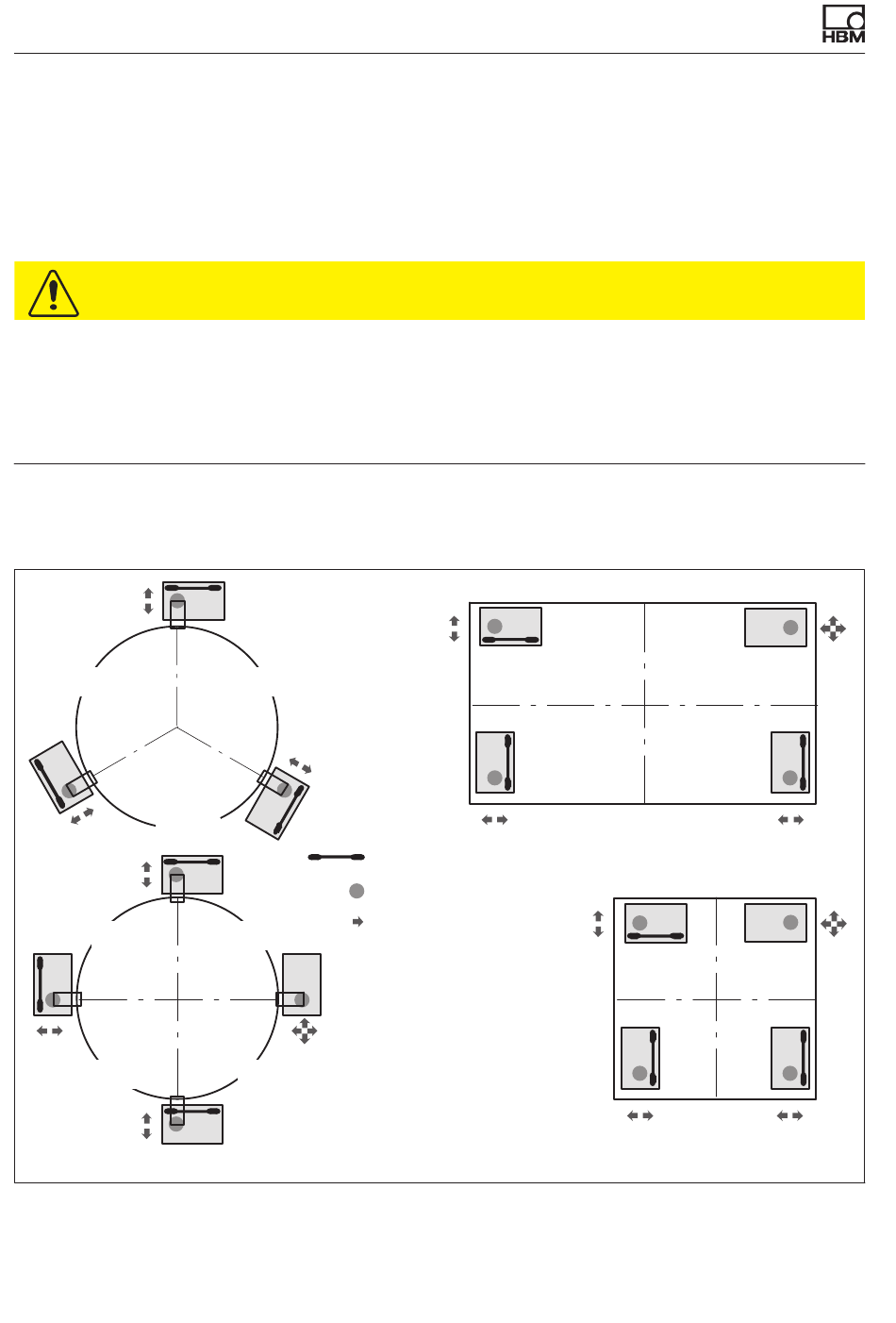

Exemples de montage de modules de pesage avec tirant transversal
120°
120°
90°
90°
26
120°
tirant transversal
application de charge
degré de liberté
90°
Attention:
Les dispositions des pali­
ers représentées ne con­
sidèrent que les aspects
de pesage. La sécurité de
support et la stabilité stati­
90°
que doivent en tout cas
être vérifiées et assurées
par l'opérateur.
A01867_02_YS0_02 HBM: public
RTN/M2...
