Características técnicas
Contenido del suministro
Módulo de pesaje completamente montado con biela y sin célula de carga
RTN. Encontrará información adicional sobre la célula de carga correspon­
diente en nuestra hoja de características de la célula de carga RTN.
ATENCIÓN
En lugar de la célula de carga se encuentra montada una célula de carga pos­
tiza. Ésta se ha instalado conforme a las características técnicas arriba indica­
das. Tenga en cuenta que una vez montado el contenedor deberá tener la
capacidad de elevarse al menos 10 mm para permitir la sustitución de la célula
postiza por la célula de carga RTN verdadera.

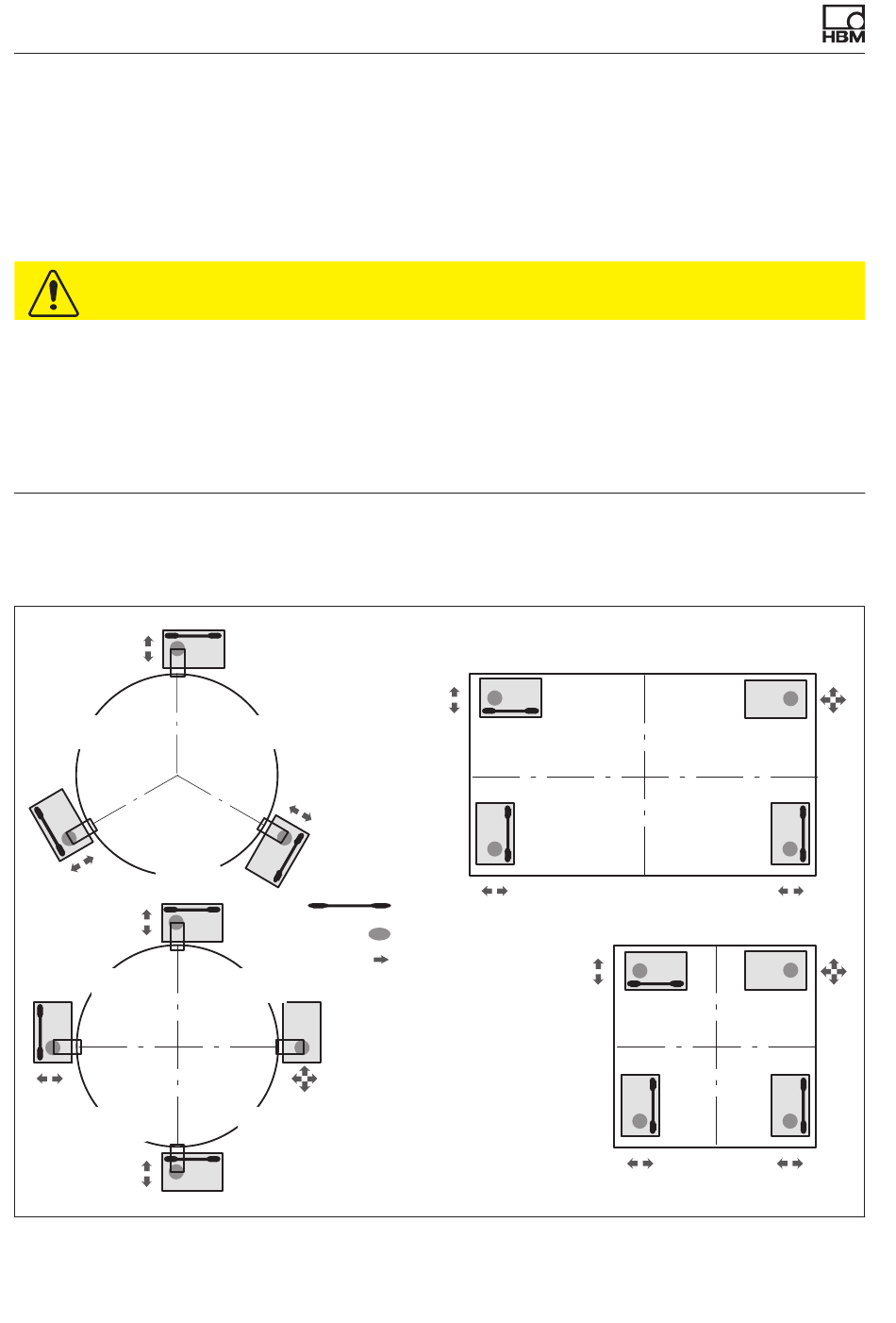

Ejemplo de montaje para módulos de pesaje con biela
120°
120°
90°
90°
26
120°
Biela
Introducción de la carga
Grado de libertad
90°
Atención:
La colocación de cojinetes se
representa solo desde el
punto de vista del pesaje.
La seguridad en cuanto la
capacidad de soporte y
90°
estabilidad debe verificarse y
garantizarse por el explotador.
