Montagevorbereitung
Luftspalt
1 mm
max. 5 Bleche für Höhenausgleich

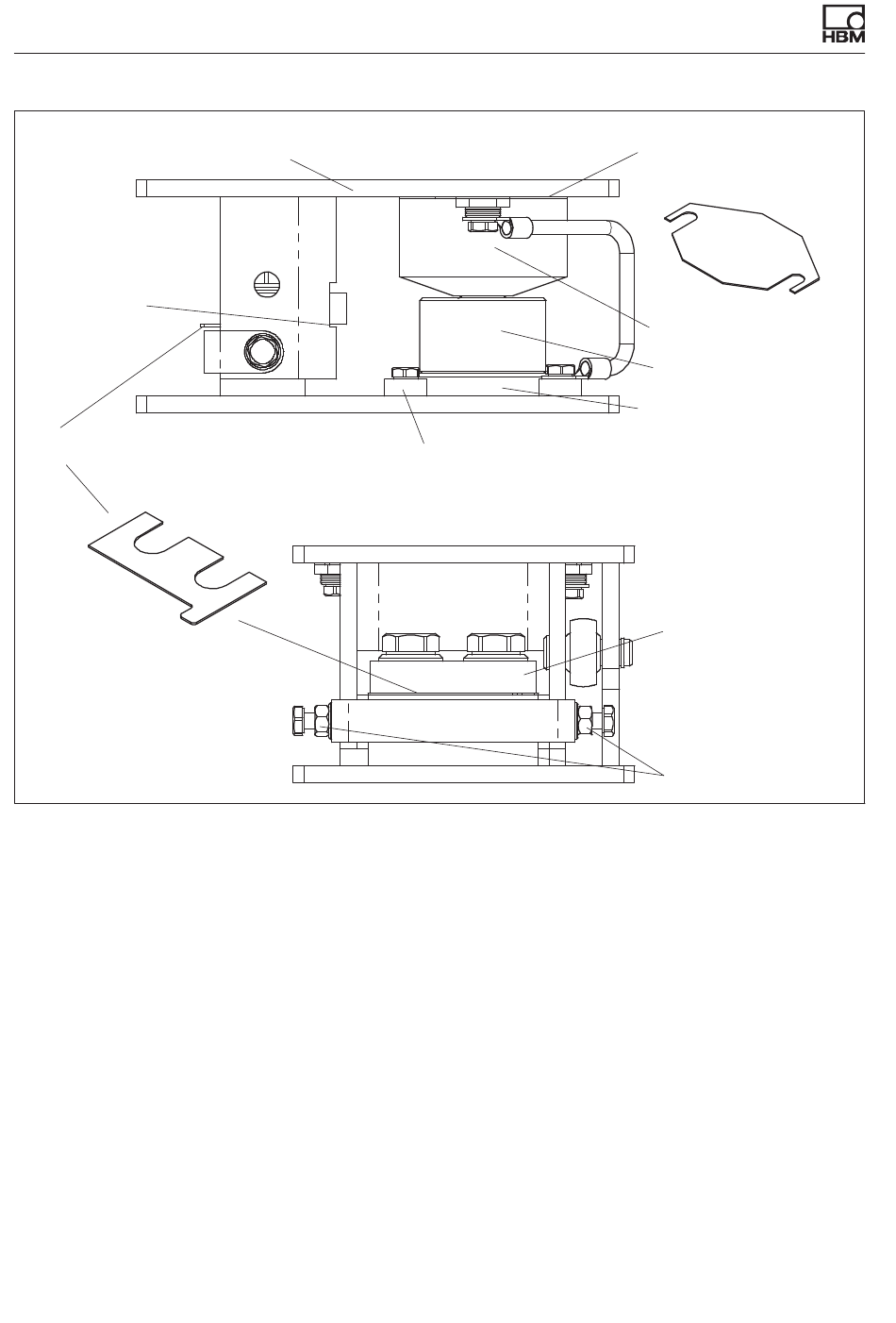

Abb. 4.1 Montage der Ausgleichsbleche bei Ausführung 4,7 t
10
Obere Modulplatte
A01867_02_YS0_02 HBM: public
Zentrierscheibe (nur
bis Nennlast 4,7 t)
max. 5 Bleche für
Höhenausgleich
Lager
Dummy
Grundplatte (nur bis
Nennlast 4,7 t)
Querriegel
(Abhebesicherung)
seitliche Anschläge
RTN/M2...
