HBM RTN/M2LAR Montageanleitung Seite 53

Lieferumfang
Komplett montiertes Wägemodul mit Lenker ohne RTN‐Wägezelle. Zusätzliche
Informationen für die entsprechende Wägezelle finden Sie in unserem Daten­
blatt für RTN‐Wägezellen.
VORSICHT
Anstelle der Wägezelle ist ein Dummy eingebaut. Dieser ist entsprechend der
oben genannten technischen Daten ausgelegt. Bitte beachten Sie, dass der
Behälter im montierten Zustand mindestens 10 mm angehoben werden muss,
um den Dummy durch eine RTN‐Wägezelle zu ersetzen.

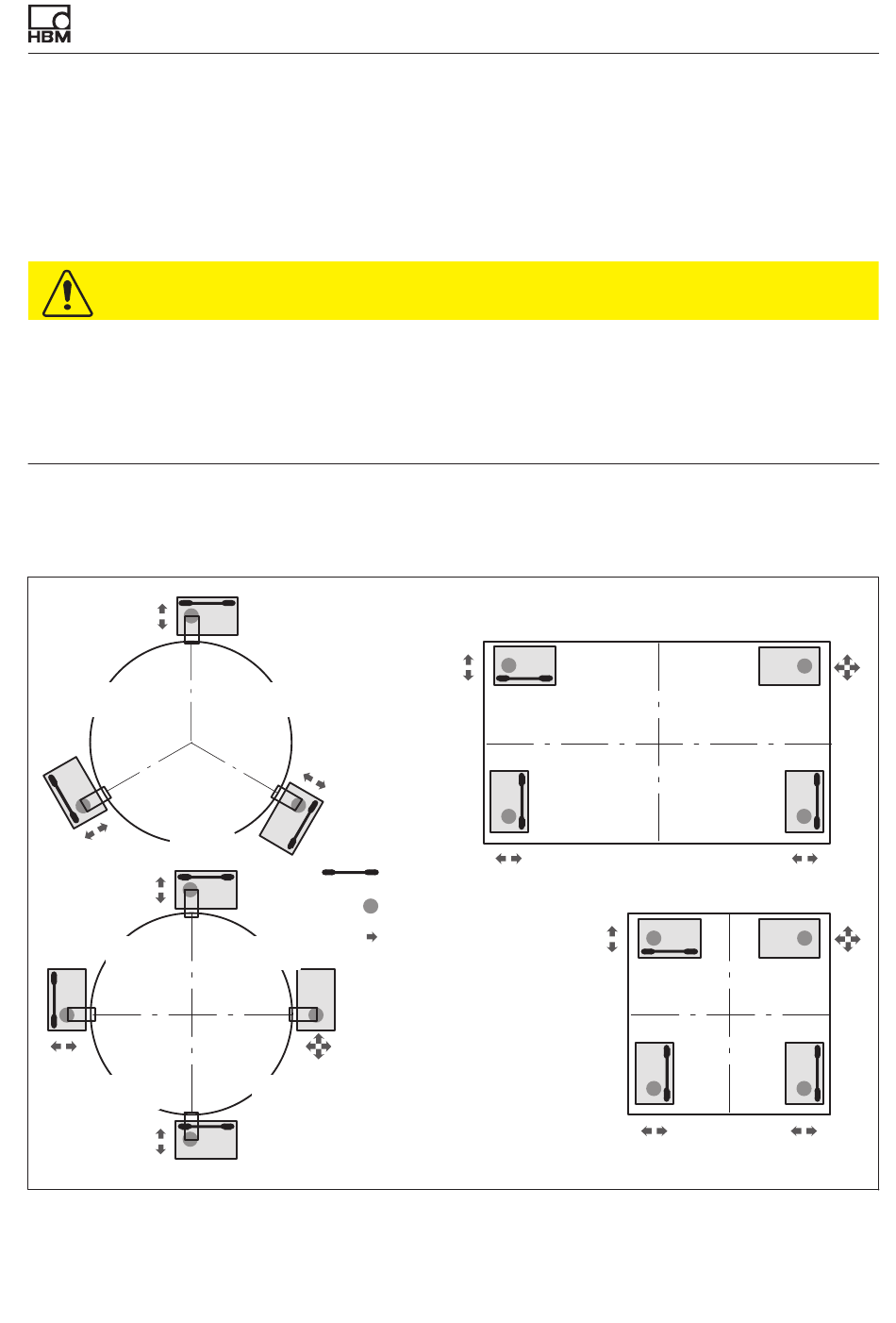

Montagebeispiele für Wägemodule mit Lenker
120°
120°
90°
90°
RTN/M2...
120°
Lenker
Lasteinleitung
Freiheitsgrad
90°
Achtung:
Die dargestellten Lagerord­
nungen berücksichtigen nur
wägetechnische Gesicht­
spunkte.
90°
Die Trag‐ und Standsicher­
heit muss in jedem Fall vom
Betreiber geprüft und sicher­
gestellt werden.
A01867_02_YS0_02 HBM: public
Technische Daten
25
